運控電機之無刷直流電動機
王宗培1，陳敏祥2
(1.珠海運控電機有限公司，珠海519000；2．浙江大學電氣工程學院，杭州310027)

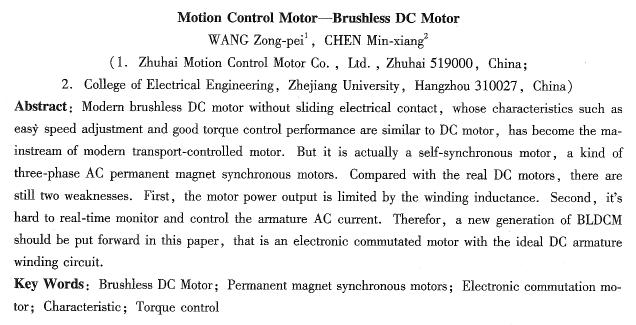

摘要：近代無刷直流電動機(BLDCM)沒有滑動電接觸，具有調速方便和轉矩控制性能好等
類似直流電動機的特性，已成為近代運控電動機的主流。但是它本質上是具有自同步功能的交流永磁同步電動機，與真正的直流電動機相比較仍有二個弱點，一是繞組電感限制電動機的極限功率輸出，二是電樞交流電流實時檢測和控制不方便。提出了新一代BLDCM的設想，即具有理想直流電樞繞組電路的電子換向電動機，并對其旋轉磁場一機械特性和轉矩控制性方式進行了分析，有助于對其本質的理解。
關鍵詞：無刷直流電動機；永磁同步電動機；電子換向電動機；機械特性；轉矩控制
1直流電動機無刷化的夢
由于最早得到廣泛應地用的電能是直流電，所以最早發明的電動機便是直流電動機。19世紀90年代認識了交流電和三相交流電的輸送和分配，隨之便產生了交流電動機。三相籠型交流異步電動機結構簡單，經濟又方便，很快在工業中得到廣泛應用。生產技術的發展，對完成機電能量轉換為基本功能的電動機，還不斷提出越來越高的運動控制方面的要求，其中最主要的要求是調速方便和轉矩控制性能良好。直流電動機恰好具有這樣的特點。于是從20世紀30年代開始，直流電動機調速系統便逐步發展并得到廣泛應用。結構簡單、經濟又方便的異步電動機，在20世紀很長一段時間內，主要應用在不調速或簡單調速的場合，在調速系統中占統治地位的則是直流電動機。
然而直流電動機存在機械換向器以及與電刷的滑動電接觸，使得結構復雜，維護麻煩，使用環境受限，在向離轉速、高電壓和大容量方向發展時也受到限制，成為它固有的弱點。直流電動機的優點如此突出，弱點如此明顯，所以從一開始，也就是20世紀30年代起，人們便有了直流電動機無刷化的夢，著手進行無機械換向器或無滑動電接觸直流電動機系統的研究。受當時客觀條件的限制，在較長一段時間內，這方面研究的展不大，直到20世紀70年代，電力電子技術和計算機技術有了較大的發展，為無刷化的研究提供了基礎，可實際應用的無刷直流電動機便應運而生，并很快發展，在運控電動機領域形成逐步取代傳統直流電動機之勢，直到20世紀末已成為當代運控電動機的主流[1]。那么直流電動機無刷化的夢已圓滿實現了嗎?作為當前運控電動機主流產品的是正弦波驅動的無刷直流電動機(通常被稱
為交流伺服電動機)已經達到運控電動機的頂峰了嗎?本文將從電機學的觀點，對相關的問題作一些基礎性的討論和探討。
2無刷直流還是永磁同步
無刷直流電動機從上世紀70年代開始快速發展，到20世紀末已趨成熟和完善，在工業領域獲得廣泛應用并產業化。目前主流產品的典型結構為：①電動機的定子和轉子與標準的永磁同步電動機一樣，定子上有三相繞組，轉子磁極采用多極磁環、表貼式磁瓦或不同特點的內嵌式永磁體結構；②直流電源通過功率開關管構成的三相橋電路或者說三相逆變驅動器給定子三相繞組供電；③轉子角位置傳感器通常采用的主要有霍爾元件光學編碼器和旋轉變壓器；轉子位置反饋信息通過邏輯轉換或其他控制環節控制功率開關管的通斷或加到繞組電路上電壓和電流的相位和幅值。
電機學科的研究者，通常認為近代無刷直流電動機“實質上是交流電動機”[2]。具體一點講是交流永磁同步電動機。逆變器提供方波或正弦波電壓驅動，在正弦驅動的情況下，電樞繞組電路的電壓和電流都是正弦波與標準的同步電動機沒有二樣，只不過不是在恒定頻率電源條件下運行。由于位置傳感器控制逆變器，使電動機自同步運行，因而可以方便地調壓調速，且具有類似直流電動機的特性。在方波驅動情況下，繞組電路的外加電壓是三相方波，仍是三相交流電壓，其中的基波分量仍起主要作用，與外加三相正弦波電壓的電動機并沒有原則性的區別，同樣為三相永磁同步電動機，在位置傳感器控制逆變器條件下自同步運行的同步電動機[3]。文獻[4]作者對BLDcM的名稱提出質疑，同時也不認可交流永磁同步的說法，提出應稱為“交流箝位電動機”。該文作者的分析首先確認BIlI]cM是交流電動機，當然和異步(感應)電動機聯系不上；和工頻電源條件下工作的同步電動機相比，運行特性和特征有所不同，給一個有特色的稱謂也不妨，但如果認定是與異步電動機及同步電動機并列的另一類交流電動機，則還值得商榷。
方波和正弦波驅動的近代BLDcM，用位置傳感器控制的功率開關管組件替代了傳統直流電動機中的機械換向器和電刷，達到自同步運行，可以和直流電動一樣通過調壓來調速。矢量控制技術的引入，實現了像直流電動機那樣對磁場和轉矩的解耦控制�？梢�(jiàn)近代BLDcM確實是較完滿地實現了直流電動機無刷化的夢，達到了無滑動的電接觸，又具備調速方便和轉矩控制性能良好等類似直流電動機的特性。因此盡管從電機學的觀點看起來本質是交流永磁同步電動機，把它稱為BLDcM也沒錯，因?yàn)橹庇^地看起來，它沒有電刷又有類似直流電動機的特性。
工業產品是在研發、生產和商業活動中產生和發展起來的，它的名稱往往會受到這些行為和過程的影響，也就是說會有歷史的原因；一些產品在研發初期尚未成熟之時已經有了名稱，等到產品成熟后發現與預想有些不同，也不容易改變?cè)ǖ拿Q；因?yàn)樵谏a(chǎn)活動中已經習慣原有的名稱，商業行為的影響則可能更大。從商業利益出發的廣泛宣傳，使得從學術觀點看起來不嚴密、甚致不夠恰當?shù)拿Q和名詞廣為流傳。對事物本質的分析和了解很重要，其重點應不在于爭論它的名稱，重要的是對本質所決定的產品的特性和特征的深入了解。近代BLDcM本質上是交流永磁同步電動機，具有類似直流電動機的特性，那末與標準的直流電動機相比，有沒有較為重要的差異呢?
3直流旋轉磁場
三相對稱交流繞組，通以三相對稱交流電流時，產生圓形旋轉磁場，相對于繞組電路的轉速稱為同步轉速，與電流的頻率成正比，與極對數(p)成反比。旋轉磁場可以說是交流電動機作用原理的基礎，轉子為相同極對數的永磁或直流勵磁磁極時，便構成同步電動機，轉子為同步轉速，nr=nc情況下，與旋轉磁場相作用產生穩定的電磁轉矩。

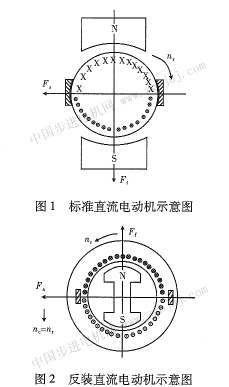

其實直流電樞繞組通以直流電流時，也產生圓形旋轉磁場。如圖1所示，標準直流電動機電樞磁勢(Fa)的軸線在電刷中心線上，在空間是固定不動的。但是從轉子坐標系觀察，則是相對于電樞鐵心和繞組線圈的旋轉磁勢，轉速取決于轉子轉速。為了直觀和便于對比，改為反裝結構，如圖2所示。電樞繞組和換向器在定子上，轉子帶著電刷一起旋轉，電樞繞組電路的軸線，也就是電樞磁勢的軸線隨著電刷中心線一起旋轉，與三相交流繞組產生旋轉磁場類似。轉子為相同極對數的永磁或直流勵磁磁極時，與該旋轉磁場間的作用也與同步電動機一樣，電樞旋轉磁場的轉(nc)與轉子轉速相等，nr=nc(因轉子帶著電刷旋轉而自動滿足)時，產生恒定的轉矩。
 可見，從定子和轉子磁系統的基本特征和它們之間的相互作用看，直流電動機和同步電動機相一致，僅電樞繞組電路系統有差別。同步電動機是三相繞組中的正弦波電流產生磁勢駐波合成的行波形成旋轉磁場。直流電動機電樞繞組電路中的直流電流產生恒定幅值磁勢，隨著繞組電路軸線的不斷移動而形成旋轉磁場。同步電動機的“同步”意味著勵磁磁勢的轉速和電樞磁勢的轉速相一致——同步。從這個意義上講，應該把直流電動機叫做“直流同步電動機”。因?yàn)橹绷麟妱?dòng)機中電樞磁勢和勵磁磁勢的轉速完全一致，不論轉子轉速如何改變，所以還是皇同步的同步電動機。了解直流電動機和同步電動機之間這種內在的一致性以后，對于直流電動機無刷化的研究成果，BLDcM本質上竟然是自同步的同步電動機這一點會容易理解一些。
4機械特性
電動機輸出的是轉速和轉矩，合起來的是機械功率，在一定條件下電動機的轉速和輸出轉矩之間的關系稱為電動機的機械特性，是決定電動機運行和控制性能的最基礎的內在規律。
直流電動機的機械特性如圖3所示。轉速負載轉矩(TL)變化的規律是由電樞回路電壓平衡關系決定的。電樞電流(I)隨負載轉矩增加而增大，包括機械損耗轉矩在內的負載轉矩為零時，電磁轉矩(T)為零，電樞電流也為零。這時電樞繞組電路的反電勢(E)與端電壓相等，所以(理想)載轉速為：
式中，ke為電勢系統。電樞電流不為零時，反電勢因電樞回路電阻(R)壓降增大而下降，相應地轉速便呈下降特性，即：
可以看出，n=f(T)是一條下降的直線，電樞電阻越小，則速度降落也越小，或者說機械特性越硬。
近代BLDcM的特性與直流電動機類似，機械特性也是一條下降的曲線。但是它的電樞電路是三相交流電路，與直流電樞電路會有一些差別。實際上主要是繞組電感的影響。任何繞組都有電感，但是穩態直流電流不產生電感壓降，交流電流則會產生，會影響電路平衡關系，影響到反電勢的值，便影響到轉速與轉矩的關系。

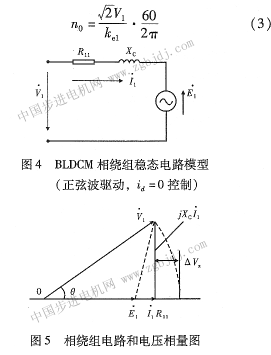

不妨以近代BLDcM最有代表性的通用交流伺服系統作具體例子來說明。這類系統產品大部分具有正弦波驅動和id=0的矢量控制的特點。穩態運行時相繞組電路模型與PMSM相一致[5]，如圖4所示。圖中V1為相繞組的端電壓，只考慮脈寬調制波正弦輸入頻率成分。E1為反電勢(空載電勢)，嚴格一點講也是取它的基波成份；I1為相電流。因?yàn)槭菑?qiáng)制直軸電流為零的控制，它應只有交軸分量(Iq)，即與E1同相位；R11為相繞組的電阻；Xc。為同步電抗�？紤]三相繞組的自感和相間互感在內，如果交軸和直軸同步電感不一樣，這里應采用交軸同步電抗(Xq)，因?yàn)镮1=Iq，Id=O。圖5為相繞組電路的電壓相量圖。
電勢E1，與端電壓V1相等，(理想)空載轉速為：
負載增大時，因電阻引起的壓降(I1R11)和(交)同步電抗引起的電壓降△Vx增大使E1下降，轉速也相應下降，速度降落，△n=△n1+△n2�！鱪1對應電阻的壓降為：  對應的電抗壓降為：  式中，  為功角。 電抗壓降與電阻壓降是相量相加，而且電抗的值還與轉速(角速度)成正比關系，不是常量，所以△Vx及相應的△n2與負載轉矩或電流問是非線性關系。電抗壓降影響的大小與電動機的參數有關，取決于電動機的具體設計及結構。為了能有一些定量的概念，不妨給出一臺實例電動機的數據。
實例電動機是珠海運控電機有限公司通用伺服系列的一臺早期產品，型號為：57BL(3)B40一：30H(sT)。額定數據為：K=220 V(Ac)，PN=400 w，nN=3 000 r／min，TN=1．3 N．m�；緟�(shù)：R11=2．55Ω，Lc=4．5 mH，p=4，星接繞組，Kel=O．23V／(s／rad)，kt=O．47 N·m／A。按以上公式及圖5的關系，在V1=127 V保持不變的情況下，計算電動機的機械特性如圖6所示。
以上計算是假設電源為理想化條件進行的，即接在220 v(Ac)的無窮大電網上，且整流、濾波和逆變器都沒有阻抗，都不產生壓降，所以與接在實際系統中的情況會有一些出入。但是對于討論繞組電感對轉速變化的影響，對于了解繞組電感對機械特性即輸出轉矩和功率的影響并無妨礙。
從圖6可以直觀地看出近代BLDcM中的繞組電感對基本特性的影響。它使輸出同樣轉矩情況下的****轉速下降，同樣轉速情況下的****轉矩減小，即影響輸出功率極限，使電動機的過載能力降低，快速性受限。近代BLDcM在過載能力、快速性等方面都已能達到很高的指標，但是如果繞組電感等于零，那么性能指標會更高。和實際直流電動機一樣，但繞組電感只能通過設計使它小一些，不可能為零，所以要想達到真正直流電動機一樣更高的性能指標，只有讓電樞繞組電路成為真正的直流電路，繞組電感對穩態運行過程便不產生影響。
5轉矩控制性能
運控電動機追求的是對角速度和角位移的精確控制，這要通過對電動機轉矩的精準控制，電動機的轉矩取決于電樞繞組電路的電流和主磁場。對于直流電動機來說，可以實時方便地檢測和控制它的電樞和勵磁電流來控制轉矩。如果是永磁電動機，則主要通過電樞電流來控制。近代BLD—cM電樞繞組電流為交流，它的特征是電流波形的幅值和相位，實時采樣到的是電流的瞬時值，無法確定電樞繞組電流的大小和特點，除非進行一個電流交變周期或至少半個周期的連續檢測及運算分析，這就喪失了采樣的實時勝。
矢量控制技術的引入解決了以上問題。該方法是將檢測到的三相電流瞬時值(ia，ib，ic)，通過快速運算轉換成轉子坐標系的直軸電流(i。)和交軸電流。因?yàn)楹笳邽橹绷麟娏�，便不存在�?shí)時性的問題，而且由于是勵磁分量，(iq)代表轉矩分量，還能實現勵磁和轉矩的所謂解耦控制，與直流電動機相接近。這種技術，從純教學的角度，可以看成是電動機的模型一一組電路方程中壓、電流變量的線性變換方法。它的物理基礎是把電動機各繞組的電流或磁勢認定是沿電樞表面圓周周期為一對極距成正弦分布的波形，可以用繞組軸線上的空闖相量，或者叫做矢量來表示和運算，與交流電路內正弦變化的電流，電壓，用時間坐標軸上的(時間)相量表示相類似。在穩態同步運行情況下，三相電流的合成是轉子轉速幅值不變的一個矢量，在d(轉子直軸)，q(轉子交軸)坐標方向的分量和是常數。這就是矢量控制技術解決了交流電動機繞組電流實時檢測和控制問題的實質。
矢量控制技術對近代BLDcM至關重要。矢量控制技術的應用，矢量控制的BLDcM其轉矩控制性能甚好，但這并不能表明它是獨特的優點，恰恰相反，只能說明是它的不足或弱點。直流電動機能通過電樞電流來控制轉矩很方便，不需要通過任何特殊的技術或方法。近代BLDcM因?yàn)樗举|(zhì)上是交流同步，電樞電流的檢測和控制很不方便，這說髓近代BLDcM轉矩控制性能本質上的弱點。矢量控制技術可以解決這方面的困難問題，但是使電動機系統增加了硬件電路和復雜的軟件，無論計算機的速度怎樣提高，從理論上講軟件計算總要花費一定的時間，也會在一定程度上限制采樣速度和影響采樣的實時性。另外，矢量控制技術所應用的計算模型是建立在理想電機基礎上的，對應于電系統和磁系統都理想分布并是線性
的系統。實際情況則要復雜得多，不乏與理想電機相距葚遠的情況。數學模型的不精確，也將影響到轉矩控制的精準性。可見，想要達到真正直流電動機那樣更為方便和精確的轉矩控制性能，只有讓電樞繞組電路成為真正的直流電路，就不會存在交流繞組電流采樣和控制的不方便。
6對近代BLDCM的再認識
本文的研究可以得出以下的認識和推論。
1．近代BLDcM較完滿地實現了長期以來直流電動機無刷化的夢，達到了無滑動電接觸，又具備調速方便和轉矩控制性能良好等類似直流電動視的特性。在此基礎上發展起來的永磁同步數字化交流伺服電動機系統已成為當今運控電動機的主流。
2．近代BLDcM并不是真正的直流電動機，實質上是三相永磁同步電動機。是一臺交流電動機，交流電動機存在二個本質上的弱點，其一是繞組電感限制了電動機的功率輸出，其二是繞組電流的實時檢測和控制復雜化。讓電樞繞組電路成為真正的直流電路，可以進一步提高電動機的運行和控制性能。
3．典型傳統直流電動機中有比較完善的直流電樞繞組電路，具有下列特點：①接在正和負極電刷(正負可互換)之間有二條(或二組)電樞繞組支路；反電勢(EMF)瞬時值方向相同的繞組元件處在同一條支路內，方向相反的處在另一條支路內，EMF瞬時值為零的元件正處在電刷下進行電流換向，從一條支路轉換到另一條支路，可見電樞繞組支路不是由固定的線圈元件構成，而是由處在固定磁場位置下的元件構成，隨著轉子旋轉不斷輪換；②每條支路的串聯元件數較多時，合成的支路EMF，即電樞繞組電路的EMF幾乎不變化，接近穩定的直流電勢，與主磁場的每極磁通量成正比；③每條支路的串聯元件數較多時，換向區比較窄，換向元件中的EMF接近零，使換向?qū)χ返腅MF幾乎沒有影響；④串聯元件數較多時，單個元件的電感量相對減小，使得電流換向過程容易，理想的是“直線換向”，即換向元件中的EMF和自感電勢都為零或相互抵消，換向元件中的電流隨電刷與離去換向片接觸面積的減少而減小，隨著電刷與進入換向片接觸面積的增大而反向增加，直至完全改變方向進入另一支路；⑤直流電樞繞組電路是一種很獨特的設計，它由二條(或二組)支路構成，構成支路的元件不斷輪換，從一條支路進入另一條支路，元件內的電流在此過程中進行換向，即元件的電流是正負交變的，但是電樞繞組支路或總體電樞繞組電路的電流是恒定不變的，構成理想直流電樞繞組電路很重要的一點是每條支路元件數較多，這時元件中電流換向的過程才會對主電路和主磁場機電能量轉換的基本過程不起影響作用。
4．沒有滑動電接觸的直流電樞繞組電路，應該和傳統電動機一樣設計，只要把換向器片和電刷之間的機械接觸開關，用電子開關替代就可以了，把接到換向器片的繞組元件端接到二個開關管構成的半橋電路的中點，用位囂傳感器檢測元件中的EMF的過零點來控制上橋或下橋開關管導通，就等效于該繞組元件通過換向器片與正電刷接觸或負電刷接通，即替代了滑動電接觸�？梢�(jiàn)這種替代需要的功率開關管數是換向器片數的倍，替代需付出的成本代價和技術復雜性都會隨元件數或換向器片增多而急劇增長�？梢韵胂�，在大約40年前BLDcM逐步定型和成熟期間，當時電力電子技術、計算機技術和傳感器技術等水平不高的條件下，要采用較多元件數構成較理想直流電樞繞組電路的方案是不現實的。所以應可以認為近代BLDcM是一定時代的產物，是相關技術在一定發展水平下的產物，選擇最少元件數即最少換向片數的直流電動機所作的無刷化，具有三相電動機的電樞繞組。
5．隨著電力電子技術、計算機和傳感器技術等的發展，采用較多元件數構成理想直流電樞繞組電路的新一代BLDcM將成為現實，成為新的發展方向。要實現這一新的目標，在當前條件下，顯然仍不是輕而易舉的事情，也許朝著這個方向，逐步取得進展，獲得階段性的產品成果，再趨于成熟，較為符合發展規律。
6．新一代BJIjjcM的核心內容是具有理想直流電樞繞組電路，關鍵問題仍是電流換向。方波驅動的現代BLDcM，對應于最少元件數(三槽，三換贏器片)的直流電動機，而且替代電刷和換向器片的功率開關管器件，在換向過程中并不能完全等同機械換向器，電子換過程中，換向電流回路對主電路的影響更為明顯，使得轉矩波動較大，轉速穩定性不高，影響調速范圍和控制精度，改為正弦波驅動，電流成為正弦變化的波形，電流通過零點自然改變方向，完全不存在電流換向問題，轉矩波動和轉速穩定性等問題也隨著解決了，但是電動機變成了永磁同步交流電動機。新一代BLDcM的電流換向問題，不能僅靠增大電樞繞組元件數來解決，這只能改善電流換向的條件，有必要對電子換向問題作進一步的探討。電樞繞組
元件數的增多會增加電子換向器的成本，這肯定會成為發展新一代BLDcM的障礙，但并不會阻止它的發展，因?yàn)殡妱?dòng)機不斷向更高性能發展是發展的內在規律，而且部件的成本是會隨著相關技術和工業的發展而變化的，現代BLDcM的發展過程就是實際的例子。
|
