磁極偏移減小永磁直線無刷直流電動機磁阻力
王書華1,汪旭東1,曹娟娟1,王亞廣2
(1.河南理工大學,河南焦作454003；2.美的集團威靈電機制造有限公司,廣東佛山528311)

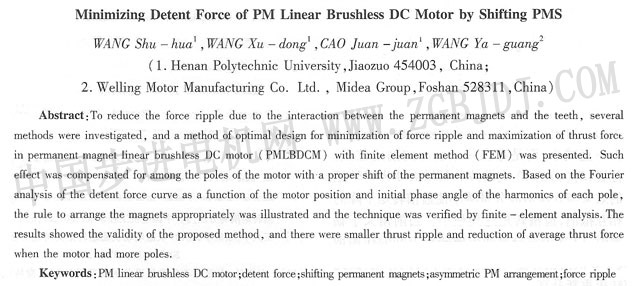

摘要：為了減小由永磁體和初級齒相互作用引起的永磁直線無刷直流電動機的磁阻力,提出了一種磁極偏移的優化方法。運用傅立葉級數和數值分析相結合的方法對磁阻力進行了分析,研究了優化磁極相對位置降低磁阻力的原理和方法,推導出了永磁體偏移量的規則。建立了電機的磁阻力有限元分析模型,并進行了仿真分析。結果表明,采用磁極偏移的方法可以很好地降低磁阻力,電機電磁推力降低很少,且電機極數越多優化效果越明顯,采用
有限元法驗證了該結論。
關鍵詞：永磁直線無刷直流電動機；磁阻力；磁極偏移；永磁體不對稱分布；推力波動
中圖分類號：TM33 文獻標識碼；A 文章編號：1004—7018(2008)09—0008—03
O引 言
根據供電電流波形的不同,永磁直線電動機主要分為永磁直線同步電動機和永磁直線無刷直流電動機。相對于前者而言,永磁直線無刷直流電動機的推力波動雖然更大,但它不需要主動的變頻控制,而且可以采用集中繞組,這些優點無疑可以簡化電機結構,降低對控制系統的要求[1]。永磁直線無刷直流電動機是一種新型的直線電機,具有單位出力大、調速性能好、定位精度高等優點,有著廣泛的應用前景,但是由于磁阻力的影響,推力波動較大。因此,磁阻力最小化研究仍然是電機設計的主要任務之一。分析研究產生推力脈動的原因,并進行電機優化設計,具有一定的理論和應用價值。
已有不少文獻對永磁直線同步電動機的磁阻力進行了分析,并得到了具有理論和實踐意義的結果,比如優化極弧系數、斜極、斜槽和虛數槽等,但對于齒槽型永磁直線無刷直流電動機的研究還不多[1]。文獻[1]利用有限元分析磁阻力,提出優化磁極寬度減小磁阻力的方法；文獻[2]提出斜極減小磁阻力的方法,但是該方法增加了電機設計制造的復雜性,提高了成本；文獻[3]采用斜槽的方法優化磁阻力,得到很好的效果,但也存在增加了制造成本的問
題；部分文獻提出優化槽型或齒型減小磁阻力[4-5],文獻[4]通過優化槽口形狀,采用數值和解析法相結合的方法減小磁阻力,但增加了電機制造難度。也有文獻進行了有關磁極偏移減小磁阻力方面的研究,文獻[6]提出了改變兩個永磁體相對位置的方法,但沒有給出多對極時如何確定永磁體位置；文獻[7]對旋轉永磁電機進行了磁極偏移磁阻力優化的相關研究；文獻[8]將磁極偏移的方法應用于圓筒型直線電機的磁阻力優化。文獻[9—12]也從不同角度進行了電機磁阻力的優化研究。本文從電機設計的角度進行研究,在保證電機出力不變或變化不大的情況下,通過磁極偏移優化直線無刷電動機磁阻力,有限元分析結果證明了該方法的可行性。
1理論分析
有限元數值分析方法對不規則邊界問題的處理非常方便,而且計算精度高,在電機設計領域得到廣泛應用。由于磁阻力主要是由初級和永磁體的邊端效應引起,不易進行直接的解析計算,采用有限元可以進行較精確的磁阻力計算。本文采用有限元方法對永磁直線無刷直流電動機磁阻力進行分析和計算。
磁阻力周期等于一個槽距,每個永磁體感應的磁阻力采用傅立葉級數展開[8],第I個磁極的磁阻力為：
式中：TX為槽距,設電機運動方向?yàn)閤軸,x為x軸光標位移,PKI為磁阻力第k次諧波幅值。磁阻力各次諧波初相不同,qp為第I個磁極k次諧波的初相角。可以將第I個磁極的相角φkI表示為一個參考磁極的初相角的函數。例如,以第I=O極作為參考,有：
式中：qp為每極槽數。
總磁阻力表示為由式(1)表示的每極磁阻力的
合成,有：
式中：P為電機磁極數。由式(2)可知,當qp為整數時,每個極的各初相φkI相同,則總磁阻力為單個極磁阻力的p倍；當qp為分?jǐn)?shù)時,由于各個極的磁阻力波形相位不同,合成的磁阻力就會比較小。(3)是建立在各極產生的磁阻力可以相互合成的假設上的,實際上這種合成對于磁通密度分量適用,但通常不能直接進行磁阻力分量的疊加。
根據式(1),通過給每個磁極一定的偏移量,使得每個磁極引起的磁阻力具有不同相位,則由式(3)表示的磁阻力就會得到有效地削弱。
由上面的分析可知,通過移動磁極的相對位置,使得磁阻力各分量具有不同的初相,能使得總合成磁阻力較小。本文利用磁極偏移的方法優化電機磁阻力,并進行有限元分析驗證。
通過一對極分析磁極偏移減小磁阻力的基本原理,如圖1所示。由單個永磁體端部和齒相互作用產生的磁阻力波形為一正弦波,若兩個永磁體端部相隔很遠,可以近似認為總磁阻力為每個磁極作用下磁阻力的合成,通過移動磁極使得磁阻力具有相反的相位,則合成磁阻力較小。
(a)磁極偏移原理 (b)磁極偏移后磁阻力(理論值)
(c)磁阻力對比(有限元仿真結果)
圖1一對極磁極偏移原理
磁阻力以槽距為周期,當qp為整數時,表示為傅立葉級數,有：
式中：FdI(x)為單個磁極引起的磁阻力。
通過磁極偏移可以使得磁阻力的奇次諧波,特別是基波得到消除,即：
設每個磁極相對原位置的偏移量為△x則磁極對應的磁阻力相位滯后2π/△xi。磁極偏移后的合成磁阻力Fd(x)為：
由式(2)可知,當qp為整數時,φki=φki+i·2πqp式(6)改寫為：
只考慮各磁阻力基波分量,式(7)改寫為：
磁極偏移后磁阻力最小,則有：
對于任意極數的電機,可以得到一個一般的磁極偏移量表達式[8],電機磁極數為P,首先給每個永磁體編號(由左至右)為：O,2,…,(p一2),(P一1),…,3,1,則每個磁極相對原位置的偏移量△xt為：
例如，對于八極電機，當槽距為8mm時，磁極相對原位置的偏移量分別為0，2 mm，4 mm，6 mm，7mm，5mm，3mm和lmm，如圖2所示。
圖2四對極電機磁極偏移示意圖
2有限元驗證
為了驗證上述理論分析結論的正確性，本文采用有限元法進行了驗證。利用專業有限元電磁計算軟件Magnet對極對數分別為2、3、4和5的電機模型進行了磁阻力和電磁推力仿真計算，仿真結果如圖3、4所示。 八極電機參數如表1所示。

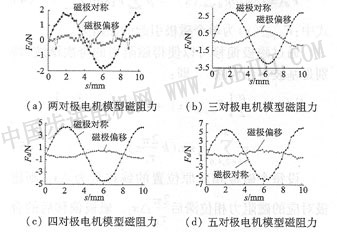

圖3磁極偏移磁阻力有限元計算結果

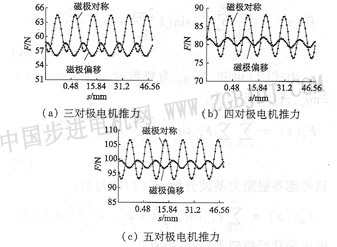

圖4磁極偏移前后電機推力比較

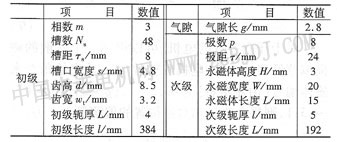

表1八極電機模型參  由圖3所示，磁極偏移后電機的磁阻力明顯減小，且電機極數越多。磁阻力降低的效果越明顯，當電機極數為八極時磁阻力可降低88％。由圖4可知，磁極偏移后磁阻力降低，從而使得電機的推力波動明顯降低，但同時，優化后電機的電磁推力有一定的降低，三對極時電機平均推力降低了5％，四對極時電機平均推力降低了3％，五對極時電機平均推力降低了2％。仿真結果表明，當電機極數增多時，電機電磁推力的降低更少。結果比較如表2所示。因此，本文提出的磁阻力優化方法具有很好的可行性。 表1八磁極偏移后電機性能參數變化
3結語 永磁直線無刷直流電動機具有較大的推力體積比，結構簡單，而且控制容易，具有很好的綜合性能，有很大的發展?jié)摿Α１疚睦酶盗⑷~級數對磁阻力進行了計算分析，根據磁極偏移量的不同，對不同極數的永磁直線無刷直流電動機模型的磁阻力進行了有限元仿真計算，仿真結果表明新的電機結構具有較小的磁阻力。該方法簡單易行，效果顯著，為永磁直線無刷直流電動機的初步設計提供了一定依據，有利于這種直線電機的發展和應用。 參考文獻  作者簡介：王書華(1982-) 男，碩士，研究方向?yàn)殡姎鈧鲃?dòng)系統與控制 |
