基于反電勢積分補償法的無刷直流電動機控制
李聲晉1，馬 暉2，盧 剛1，李曉明2
(1西北工業大學，陜西西安710072；2．西安慶安制冷設備股份有限公司研究所，陜西西安710077)
摘要：針對元位置傳感器無刷直流電動機的控制要求，采用反電勢積分法來獲取轉子位置信號，根據電機轉速進行相位補償，實現了電機的準確換相控制；采用升頻升壓法實現電機的起動和加速，最終切換為無位置傳感器無刷工作狀態。實驗結果表明，系統起動正常，能夠在元位置傳感器狀況下正常工作，已經得到了成功的應用。
關鍵詞：反電勢積分；相位補償；升頻升壓；無刷直流電動機；無位置傳感器
中圖分類號：TM33 文獻標識碼：A 文章編號：1004—7018(2008)06—0037—03
0引言
隨著無刷直流電動機的應用日趨廣泛，系統對無刷直流電動機的成本和微型化、可靠性的要求也越來越高。無位置傳感器無刷直流電動機是近幾年來發展比較快的一種無刷直流電動機，它省去了轉子位置傳感器，適用于對成本、體積有要求或者工作環境惡劣的場合，在壓縮機、DVD、硬盤等多個領域得到了廣泛應用[1-3]。
通過檢測反電勢信號來間接估算轉子位置信號是目前研究最多、應用****泛的一種轉子位置檢測方法[4 ]。本文提出通過將電機繞組反電勢信號積分過零比較后獲得轉子位置信號，并采用升頻升壓法實現元刷直流電動機的外同步開環起動，成功地實現了無位置傳感器無刷直流電動機的控制。
1反電勢積分法原理
無刷直流電動機在任意時刻總有一相繞組不導通，這時候繞組的端電壓(從繞組端部到直流地之間)與相電壓(從繞組端部到中心點之間)就反映出該繞組的感應電勢。因大部分無刷直流電動機都沒有中心點引出線，因此常用測量端電壓的方法，即在相電壓的基礎上再加上中心點對地的電壓[5]。以反電勢為梯形波的三相無刷直流電動機為例，定子繞組星形連接，設電機采用兩兩導通三相六狀態的工作方式，電機繞組的反電勢波形如圖1所示。
只要測量出三相端電壓，然后由軟件確定當前時刻的反電勢相，計算未導通相端電壓與三相端電壓總和三分之一的差值即可得到未導通相的反電勢值，當該差值為零時即表明檢測到反電勢過零點，這就是反電勢過零檢測法[1]。圖1中的mx點即為反電動勢過零點，其中x=1，2，3，4，5，6。當測得反電勢過零點后，再延遲30。電角度就是真實的換相點，而每兩個換相時間相差60。電角度。所以，電機的換相時刻發生在反電勢過零點延遲30。+k×60。(k=0，1，2，…)電角度的地方。
當k=O時，反電勢過零法的延遲角****為30。電角度，當電機的轉速范圍較大時，由濾波電容造成的相位偏移有可能超過30。電角度，此時反電勢過零法無法直接實現換相。因此，取k=l采用相位延遲90。電角度換相的方法。由于積分器正好滿足了電流超前電壓90。電角度的要求，因此采用積分器來實現相位90。電角度延遲功能。積分器的輸出再與零電壓比較后獲得方波輸出信號，作為換相依據，這就是反電勢積分法。
圖2是本文所采用的反電勢積分過零比較電路。UA、UB、Uc是直流變頻電機的三相繞組反電勢輸入電壓，R1+R2、R3，+R4和R5+R6形成星形連接，其中點電壓可以看作是零電壓。R1與R2、R3與R4、R5與R6分別構成了繞組反電勢信號的分壓電路，C1、C2和C3并聯在分壓電阻的兩端，起到一定的濾波作用。以A相反電勢信號為例，經過分壓后的反電勢信號通過由運算放大器和R7、R8、R9以及C4構成的積分器，實現相移90。積分器輸出信號與零電壓進行比較獲得的輸出就代表了轉子的位置換相信息。設置比較器工作在滯回比較的方式，利用滯回電壓差來消除過零點附近的干擾信號所可能誘發的錯誤輸出信號。
由于電容在不同輸入頻率下表現出的阻抗不同，對于同等幅值、不同頻率的繞組反電勢信號，積分器輸出信號會產生不同程度的相位偏移。另外，如尖峰電壓、二極管續流等也會影響到反電勢過零信號，但與上述因素比較起來影響很小。因而，常在補償算法中主要考慮濾波電路引起的相位偏移。
仍以A相為例，UA為UA經R1、R2與C1分壓濾波后的輸出電壓，UA0為UA經積分器后的輸出電壓，則UA和UA0點處電壓及相移角度的表達式分別為：
因此，輸出電壓相對于輸入電壓總的相位移為：θ=θ1+θ2。由此得到反電勢信號移相角度的大小只和反電勢頻率有關，即與電機轉速有關。根據不同的轉速計算相應的相位偏移，在算法中進行補償即可。但實際中仍會有一定的位置誤差，因電路中電阻電容隨溫度變化，電樞反應導致磁場扭斜畸變等綜合因素，難以用理論方式準確補償相位誤差。工程中通常采用試驗的方法，將獲得的不同轉速下反電勢檢測電路的相位偏移角，做成一張表格存放在微控制器的存儲器中，微控制器依據計算得到的轉速查找表格，實現相位補償。
2無位置傳感器無刷直流電動機的起動
當電機靜止或者轉速較低時，繞組的反電勢信號幅度較低，無法準確可靠地進行檢測，必須采用其它方法實現電機的起動，當電機達到一定速度才能通過反電勢檢測電路實現無位置傳感器換相控制[6]。針對這個問題，人們常采用三段式起動技術加以解決，但它只能在輕載及小慣量負載條件下起動，且在切換階段往往運行不平穩，易受干擾等[7]。升頻升壓起動技術能使無刷直流電動機在一定速度范圍內實現空載、半載以及帶一定負載慣量情況下可靠起動，不存在反轉現象，能夠滿足大多數場合的應用要求，所以本文采用升頻升壓起動技術。
升頻升壓起動法轉速變化示意如圖3所示。盡管該方法也分為轉子預定位、加速及切換三個過程，但其加速階段與通常采用的三段式起動技術中的方
法不同。采用升頻升壓法起動時，給逆變器供電使電機獲得一個確定的工作狀態并維持一定的時間，定子繞組產生的合成磁勢吸引轉子轉到與之垂直的位置，從而能夠知道一個準確的轉子位置，這就是轉子的預定位階段，如圖3中曲線1所示。之后，依據電機旋轉方向的要求，依次改變逆變器功率管的觸發導通順序，使逆變器的換向頻率逐漸增加，與此同時逐步提高PwM驅動信號的占空比，使無刷直流電動機的定子電壓逐步升高，從而使電機逐漸加速。當轉速升高到一定值后，繞組反電勢檢測電路能夠獲得比較可靠穩定的輸出，則可以結束升速過程，如圖3中曲線2所示。同時開始檢測外同步信號與反電勢檢測信號之間的相位差，當該相位差連續多次小于等于某一闖值時，由軟件完成切換工作。
3系統軟件設計
系統采用反電勢積分過零比較的方式來實現無刷直流電動機的元位置傳感器工作，軟件設計主要分為三個部分：
(1)輸入捕捉中斷服務子程序。當反電勢積分過零檢測電路的輸出發生翻轉時，控制器的捕捉引腳發生中斷，調用輸入捕獲中斷服務子程序。在此中斷服務子程序中，讀取I／O引腳，獲得反電勢檢測電路的輸出，從而提供一個換相基準信號；該子程序通過捕獲信號計算電機的轉速，不僅為轉速PID控制提供依據，而且根據得到的轉速查找相位補償表，得到相應的補償時間。圖4為該中斷服務子程序的流程圖。
(2)PwM中斷服務子程序。每一個PwM周期都產生一次中斷，執行P1D控制算法，使系統的調速精度更高。同時，由于PwM控制信號的頻率一定，計算出每次PwM中斷的周期時間，用該時間實現相位補償。其補償實現原理如下：檢測到輸入捕捉標志，則在每個PwM中斷中補償計數器不斷累加，直到與補償時間相等，則立即進行換相，否則不予換
相。在PWM中斷服務子程序中實現相位補償?shù)膬?yōu)點是能夠?qū)崿F(xiàn)換相的平穩性。圖5為該中斷服務子程序流程圖。
(3)系統主循環。主循環主要完成一些次要任務，如讀取A／D轉換結果、通過串行通訊收發程序?qū)崿F(xiàn)與外界信息的數據傳輸、控制狀態切換等。這些任務在主程序中查詢實現，能夠減少中斷事件的發生次數，使系統的控制特性更為平穩。
4 實驗結果

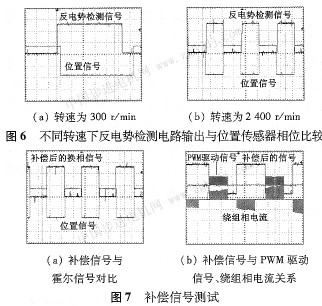

采用一臺帶位置傳感器的無刷直流電動機進行測試。電機極對數為2對極，額定轉速8000 r／min，工作電壓310 V，繞組相電阻22．35Ω，繞組相電感0．58 mH。首先將反電勢檢測電路的輸出信號與霍位置信號進行對比，結果如圖6所示，由于相位偏移的存在，使得反電勢檢測電路的輸出與霍爾位置信號之間的相位關系隨轉速變化而變化，此時電機工作的效率不高，工作電流較大。微控制器采集到反電勢檢測電路的輸出信號后，進行相位補償后再實現繞組換相，補償后的結果如圖7所示�？梢娧a(bǔ)償后的信號已經能夠較好的與霍爾位置信號進行對應，能夠作為繞組換相的依據。
由于電機工作在無位置傳感器條件下，而當轉速很低時無法使用反電勢積分法實現可靠換相，因此本文采用了升頻升壓法來起動電機并使電機加速到一定速度，初始起動轉速為120 r／min，經過實際不斷的測試與修改，使得系統在電機轉速達到300r／min時已經能夠順利實現狀態切換，拓寬了無位置傳感器時電機的轉速工作范圍。采用升頻升壓法電機起動過程如圖8所示。
5結語
反電勢積分法降低了檢測電路對開關噪聲的敏感性，能夠方便地實現電流超前換相控制，使逆變器換向時間能夠跟隨轉速的變化進行自動調整。本文采用的反電勢積分法對無位置傳感器無刷直流電動機的控制，以及采用升頻升壓法實現電機的外同步開環起動技術，已經成功地應用在空調壓縮機的控制當中。
|
