多無刷直流電動機偏差耦合同步控制
喻鵬，齊蓉
(西北工業大學，陜西西安710072)
摘要：以三臺無刷直流電動機為控制對象，分析基于偏差耦合的多電機同步控制策略。在Simulink下創建了多電機同步控制系統，對多電機伺服系統在不同負載下的轉速、系統的抗干擾性進行了分析研究。并采用基于DSP和CPLD的多電機控制系統驗證其可行性。系統較好的實現了多電機給定速度同步跟蹤，具有同步性高，抗干擾能力強等優點。證明了偏差耦合控制策略對多無刷直流電動機系統同步控制的有效性。
關鍵詞：同步控制；無刷直流電動機；偏差耦合；DSP；CPLD
中圈分類號：a3M133 文獻標識碼：A 文章編號：1004—7018(200s)04—0042—04
0引言
無刷直流電動機是結合了多學科技術的一種新型電機，機電一體化結構，具有高速度、高效率、高動態響應、高熱容量和高可靠性等優點，同時還具有低噪聲和長壽命等特點。目前無刷直流電動機已廣泛應用于各個領域，特別是在航空航天領域得到廣泛應用。在這些領域的應用中經常需要多臺電機精確的一致工作，且對控制系統的可靠性、抗干擾能力都有異乎尋常的要求。我們采用偏差耦合控制策略來實現無刷直流電動機的同步控制，并建立了無刷直流電動機以及一系列控制測量模塊的仿真模型，并給出了在不同條件下的仿真結果。最后使用以DSP和CPLD為主控芯片的控制系統來驗證了其可行性。
1無刷直流電動機的數學模型[1]
無刷直流電動機具有梯形反電動勢，矩形電流波形。在建立數學模型之前，先假設電機三相繞組對稱，忽略轉子磁阻，三相定子繞組自感相等且為L(zhǎng)，定子繞組間互感均為M。根據傳統直流電動機的電壓平衡議程可得三相電壓的數學模型如下:
式中:eA、eB、eC為電機的反電動勢，p為微分算子。設電機為Y型連接，且無中性線，則可知：
其中：ω為轉子的電角速度，p為極對數，J為轉動慣量，Te為負載轉矩，TL為粘滯阻尼系數。
2控制策略分析
當前應用領域最為主要的同步控制策略主要包括并行控制、主從控制、交叉耦合控制以及偏差耦合控制等。
文獻[3]證明了偏差耦合控制的結構是源于交叉耦合控制，只在其基礎上做了一些改進其性能便有質的變化，使其能克服其它控制策略的缺點。偏差耦合控制最主要的改進在于利用各個電機系統之間的阻尼系數關系在速度反饋信號中添加了各個電機的相對速度信號。速度補償器的結構如圖1所示，速度補償模塊的作用如同“虛擬地”一樣，將各個電機在過渡周期和轉矩?cái)_動時的相對速度歸零。圖1所示系統必須是相對獨立的，即每組電機都需
要有獨自的驅動器和傳感器。簡單的說，只是將偏差耦合控制策略運用到相對速度反饋模塊，使每個驅動器在沒有主參考輸入的情況下能夠通過其它  電機的狀態來得出控制指令。
圖中：Kr1、Kr2、......Km為速度反饋耦合放大增，n為電機的數量。各個速度補償器中的反饋放增益各不相同，因?yàn)樗鼈兪菫榱搜a(bǔ)償各個電機自身轉動慣量的不同而存在的。各個速度補償器的反饋放大增益K，可以通過其對應的電機的慣性常數求得。同時，為了設計偏差速度補償器必須要知道各個電機的慣性常數和摩擦系數，以及整個系統的自然頻率和阻尼系數。后兩個參數的作用是在閉環系統中用來設計H控制器，并且其決定整個系統的瞬時動作以及在負載變化時的反饋狀態。

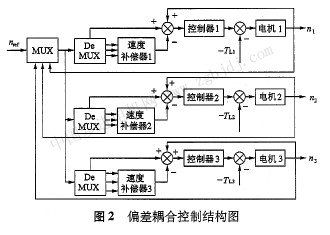

本系統采用速度與電流的雙閉環控制，加入偏差耦合策略，使系統完成同步控制的目標。每臺電機都有專門的控制器和速度補償模塊。即每一臺電機及其控制模塊組成一個閉環系統，然后各系統間通過速度補償模塊耦合起來，形成整個控制系統，其控制結構如圖2所示。
3仿真及實驗結果
3．1仿真分析

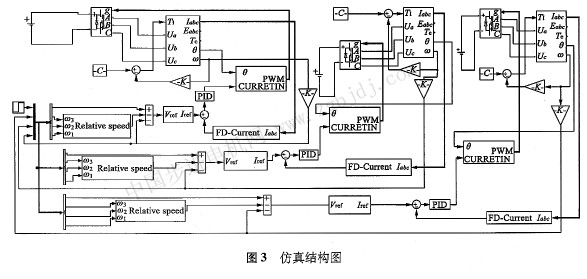

文獻[1]已分析了無刷電動機的數學模型，通過式(3)、式(5)、式(6)，即圖1和圖2可以建立電機仿真模型，其結構如圖3所示。
系統所選電機參數為：額定電壓(直流)28 V，額定轉速5 000 r／min，反電勢系數0 02 V·s／rad，極對數2，額定轉矩0 04 N·m，轉子慣性矩4．045×10-6N·m·s2，每相電樞繞組電阻1．5 Ω，繞組電感0．14 mH，兩相繞組間互感O 05 mH。

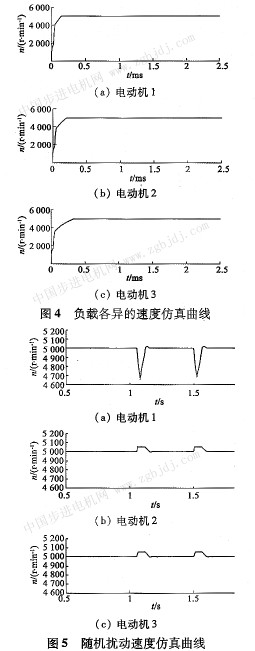

真曲線；圖5為系統在運行時加入外部隨機擾動時的速度仿真曲線。
從仿真結果可以得知，采用偏差解耦控制策略的多電機控制系統具有同步勝好、超調量小、響應速度快、魯棒性強等特點，并且具有較強的抗干擾能力。
3．2實驗結果
為了驗證偏差耦合控制策略的可行性，采用以專用運動控制芯片TMS320F2812為核心的運動控制系統來驗證其有效性。
由于本系統有三臺電機，需要18路PWM接口來完成三相全橋控制，而TMS320F2812的事件管理單元一共含有16路專用PWM接口，由此出現了系統資源緊張的問題。為了分擔DsP的負擔，選用MAX7000的復雜可編程邏輯器件中的EPM7064AE作為邏輯單元。DSP只需發送三路可調脈寬和頻率的PWM波，即可完成三臺電機的控制。對于驅動部分，選用IR公司IR2130作為驅動器件，使用IG—BT搭建三相全橋逆變電路。偏差耦合控制策略和PID調節通過軟件實現。文獻[5]給出了多電機同步控制PID參數計算方法。
本系統通過霍爾信號來檢測各電機的轉速，為了盡量在全速度范圍內檢測電機的轉速，需要對霍爾信號進行6倍頻后再通過光耦隔離送人DSP的捕獲端口，以防止捕獲端口的計數器溢出造成捕獲速度不精確。對于電流的采集，為了節省成本，使用大功率精密無感電阻，作為電流采樣傳感器，然后通過差分放大器和有源濾波電路將電機母線上的電流信號轉化為電壓信號后通過線形光耦再送人DsP的AD端口。整個系統的硬件結構如圖6所示。

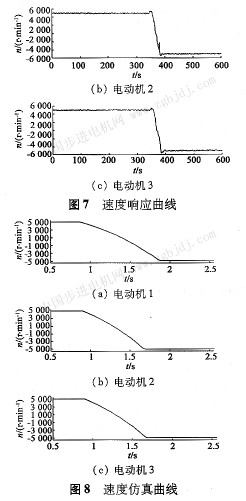

系統中速度環采樣周期設為20 ms，電流環采樣周期設置為。200μs。系統驗證了多臺電機的穩定運行，以及換向時刻的同步性。通過DSP外擴的128 kb 16位RAM存儲cAP口捕獲的速度信號，通過MATLAB繪出在給定轉速為5 000 r／min時的正反轉及切換瞬間的速度響應曲線，如圖7所示。圖8給出了同等給定條件下的仿真速度曲線。
由圖7可知，采用偏差耦合控制策略的多電機控制系統，由于采用霍爾傳感器作為速度傳感器，同圖8的仿真結果相比較，測量精度受到一定的影響，同時在穩態運行時由于電磁干擾等原因反饋速度有輕微的波動，但穩態誤差相對較小，且具有響應時間快、魯棒性強、控制算法簡單、實現容易等諸多優點，具有一定的實際工程意義。
|
