無刷直流電動機的FG穩速方式
呂淑蘭，楊瑞清
(大連科東辦公設備有限公司，遼寧大連116033)
和有刷直流電動機相比較，無刷直流電動機具有噪音低、干擾小和壽命長等優點。從穩速方向比較，它還具有穩速精度的特點。
有刷直流電動機由直流電源直接驅動，當需要穩速時，可采用專用的集成塊，穩速電路比較簡單，反饋信號取自轉子的反電勢。例如EG系列直流穩速電機，穩速IC有松下的6651、羅姆的6620和三洋的5587等。無刷直流電動機需要專用的驅動電路才能運行。當需要穩速時，可以采用具有穩速功能的驅動IC，例如摩托羅拉的MC33035，也可以采用具有穩速功能IC的穩速電路，例如東芝的TA7715P、TC9142P等．這種穩速電路采取閉環形式，它的速度反饋信號來自FG。
FG(Frequency Generator)稱之為頻翠發生器，它實際卜是將磁的脈沖信號轉變?yōu)橥诫姷男盘柕难b置，起到了電磁編碼的作用。本文介紹使用FG的穩速原理和FG的結構型式。
1穩速原理
以FG坐為速度反饋信號，可以組成電壓伺服電路或者省級相伺服電路，也可以組成同時具有電壓伺服和鎖相伺服的混合穩速電路，這決取于整個系統對穩速精度的要求。

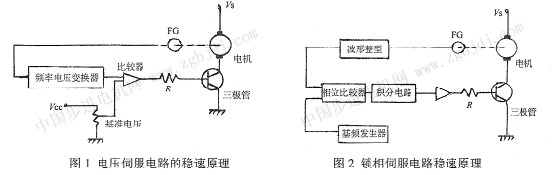

(1)電壓伺服電路的穩速原理如圖l所示。
圖1中FG的電壓輸出頻率與轉予的轉速成正比，該信號電壓經過F-V頻率電壓變換器工作，變?yōu)殡妷号c轉速成正比，其電平進入比較器與基準電壓進行比較，將比較結果送入放大器對電源電壓進行調整，從而達到穩速之目的。
(2)鎖相伺服電路的穩速原理如圖2所示。
圖2中FG的電壓信號頻率與轉子的轉速成正比。該信號經過波形整形電路進入相位比較器與基準頻率進行比較，比較結果經過積分電路運入放大器對電源電壓進行調整，從而達到穩速之目的。
2 FG的結構型式
前面提到，F(xiàn)G是將磁的脈沖信號通過電磁感應原理將變?yōu)橥诫姷拿}沖信號的裝置。磁脈沖信號制作在轉子上．其頻率與轉速成正比。電脈沖信號制作在定子上，通過電感磁感應得到同步的電信號。由于無刷直流電動機結構型式的不同，F(xiàn)G的結構型式也差異很大。

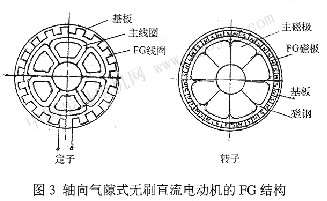

(1)軸向氣隙式(無鐵心)無刷直流電動機的FG結構型式如圖3。
這是一臺定子六個線卷轉子八個磁極的電機簡圖。FG線卷制作在主繞組的外邊，采取印刷繞組的形式，固定到基板上，極對數根據穩速精度的要求而定。FG磁極制作在主磁極的外邊，與主磁極采用同一個磁鐵。FG線卷和磁極在結構尺寸上應保持一致，以便得到****的感應信號。
這種結構型式的優點是可以得到較大的電壓信號，因為各線卷是串聯起來的。但受印刷繞組制作寬度的限制，頻率的高值也受到制約。
（2）徑向氣隙式(有鐵心)元刷直流電動機的FG結構型工的圖四。
這是一臺定子九根轉子十二磁極的電機圓筒。在轉子殼的外邊裝上(或者注塑)磁環，磁環的外圓充以FG磁極。在安裝板上裝有磁頭FG磁容)，對準磁極。當轉子旋轉時，磁極便在磁頭中感應出交流電壓信號。磁頭可以采用霍爾元件制制作，當頻率很高時需要制作專用的磁頭。
這種結構型式的優點是可以得到高頻信號，兇為磁極對數可以達到幾百對。其優點是結構要復雜些，信號電壓也小。
實際上FG的結構型式并不能自行選取，而是決定于電機的結構型式。
3特點與應用
(1)用速度反饋原理進行穩速己屬經典理論，早年采用測速發電機進行穩速即是典型例子。在電機軸端安裝測量發電機，其輸出電機的頻率與轉速成正比，故為信號反饋元件。這種穩速方式的體積較大，且頻率的高端受到磁極對數的限制，不能太高。采用FG穩速方式的電機體積明顯減小，且信號頻率可以做得很高。
(2)有刷直流電機的穩速方式之所以被廣泛采用，是因為電機體積小，價格相當便宜。但穩速精度低，一般在2％以內。采剛價格畫方式雖然價格高，但穩速精度可以提高一個數量級。
(3)從以上的比較可以看出，三種穩速方式各有特點：測速發電機可以做得功率較大，適用于大功率無刷直流電動機的穩速，主要用于人中型設備和產品以及軍事衛星；有刷電機穩速方式的精度雖然低，但價格便宜，適用于普及型電子產品，數收錄機、汽車音響等；FG穩速方式具有體積小和精度高的特點，適用于檔次****產品，如家用錄像機、磁帶錄音座等。
上世紀八十年代，正是家用錄像和鼎盛時期，F(xiàn)G穩速方式的無刷直流電動機作為主導軸電機作用，年產量達幾百萬臺。但隨著激光影碟的問世，完全取代了磁帶錄像機，電機也隨之停產。但是電機作為重要的電子元件，應用的領域是很廣的。無刷直流電動機目前已被各個行業逐漸采用，如空調機、洗衣機、便攜式DVD機等如果加上高精度的穩速功能，將如虎添翼，必然在新的領域中大展其能。FG穩速方式的電機尚處研制階段，望其能作為儲備產品加以進一步開發。 |
