摘 要：介紹了采用DSP作為CPU來實現永磁無刷直流電機位置伺服控制的方法。系統的控制策略采用位置一速度一電流PID控制，其中位置環采用非線性PID控制。結合系統和負載的特點對傳統雙極型PW_M進行修改，以解決系統靈敏度低的問題。控制器通過專用通信芯片與上位機進行通信，實現了控制器與外部數據傳輸?shù)臄?shù)字化。通過實驗驗證了設計方案的合理性和有效性。
關鍵詞：無刷直流電動機；位置伺服系統；數字信號處理器；實驗
0 引 言
傳統的直流電機由于有換向器和電刷的存在，其容量和轉速都受到了一定限制，電機運行的可靠性也較差。而稀土永磁無刷直流電機(B][_,DCM)既具有交流電機結構簡單、運行可靠、維護方便的特點，又具有傳統直流電機優良的調速性能，同時克服了機械換向器和電刷帶來的諸多問題。
由于永磁無刷直流電機具有體積小、轉矩高、可靠性好等優點，廣泛應用于航空航天，精密儀器，現代家電等領域。本系統選擇稀土永磁無刷直流電機作為伺服電機_1 J。目前，小容量快速高精度無刷直流電機位置伺服系統(如導彈舵機控制系統)多采用模擬電路來實現。隨著單片機及DSP的廣泛應用，針對采用單片機及DSP作為CPU來實現對位置伺服系統的數字化控制的研究逐漸增多。
目前基于DSP的位置伺服控制系統所采用的控制策略主要有PID控制、模糊自整定PID控制等。
本文結合負載及系統的特點采用了非線性PID控制，并且對傳統雙極型PWM方式進行了修改，提高了系統的控制性能。目前出現的BLDCM位置伺服系統的位置給定信號多通過模擬信號給出，這種方式會引入一定的干擾，并且濾波環節會增加響應延時，這些都會影響系統的性能，因此本系統通過數字通信方式來獲取及反饋數據，提高系統的精度。
1 控制系統結構

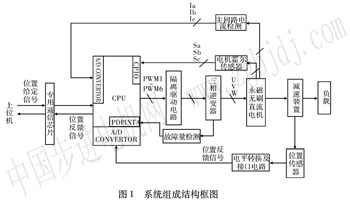

圖1為控制系統結構。DSP通過專用通信芯片接收上位機發送的伺服系統的位置給定信號及系統當前所處工作狀態信號，并將伺服系統當前的位置反饋信號發送給上位機。DSP將采樣所得反饋信號與位置給定控制信號進行計算，發出PWM波，控制三相逆變器進而控制電機動作，電機輸出經減速機構后帶動負載。負載為彈性負載，在零位兩側±20。范圍內動作，因此，位置信號以角度形式表示。
下面介紹系統各部分組成及信號流程。
1)通信部分：實現位置給定信號的數字化，上位機通過專用通信芯片將位置給定信號發送到DSP，同時接收DSP反饋的負載當前位置信號。
2)信號反饋及功率保護部分：系統將所采樣的電流、位置反饋信號經濾波和電平變換，送入DSP的A／D采樣引腳。功率保護信號經電平變換后直接送入DSP的功率保護引腳，當出現低電平時，將觸發DSP的功率保護中斷，DSP將封鎖對應通路的PWM波。
3)轉子位置同步部分：霍爾傳感器將電機轉子位置以三路高低電平信號傳人DSP的GPIO引腳，DSP將采樣所得信號與換相表相比較控制三相逆變器功率管的開通關斷使之與轉子位置相匹配。
4)隔離、驅動及逆變部分：DSP發出的PWM波經光耦隔離后送入功率驅動芯片，經過功率放大后送入三相逆變器的功率管的柵極和源極之間，控制功率管的開關動作。
5)電機、減速機構及負載部分：三相逆變電路控制電機動作，電機輸出經減速裝置帶動負載。
系統負載為彈性負載，即零位負載轉矩為零，向正負兩方向偏轉越大，負載轉矩越大。
2 系統控制策略及PWM調制方式
2．1 控制策略
本位置伺服系統控制策略采用位置一速度一電流三環控制。三環參數調試時遵循從內環到外環的順序，先調試電流環，然后是速度環，最后位置環。
電流環處于最內環，調試時首先考慮其快速跟隨性，即輸出電流能夠快速跟隨給定電流的變化。本系統電流環采用比例控制算法。
速度環為三環中的中間環，采用PI控制算法。
速度環的反饋由位置反饋的微分產生，由于位置反饋信號中存在較大的干擾，直接微分所得速度反饋信號失真情況嚴重，故通過對位置反饋信號進行模擬和數字濾波，延長位置微分信號之間的時間間隔(選取10個位置采樣周期的間隔計算一次速度)，對速度信號進行再次數字濾波等措施來改善。
位置環作為最外環，直接決定了伺服系統的動和靜態性能，故位置環的調試是三環中最關鍵的部分。傳統PID算法雖具有結構簡單、調試方便等特點，可是KpKiKd三個參數固定，難以同時保證系統具有較快的響應速度、較好的穩態精度和較小的超調量。由于系統負載為彈性負載，故負載力矩的大小與負載偏離零位的角度成正比；并且負載從零位到給定位置過程中，負載力矩也在逐漸增大，而如果KpKiKd三個參數固定，則系統的快速性及超調量較難同時達到較好的狀態。綜合上述兩點，結合實驗調試經驗，位置環采用非線性PID控制，根據位置給定信號的大小和位置給定與位置反饋的差值作為判斷條件，在不同的條件下采用不同的PID結構和參數。在實際調試過程中，由于位置反饋信號中存在較大的隨機干擾信號，加入積分后，系統總是難以調試到令人滿意的狀態，而采用非線性PD控制經過調試后較容易達到系統的各項性能指標要求。
2．2 PWM調制方式
逆變器多采用三相六狀態120°兩兩導通方式，在每一瞬間有兩個功率管導通，每隔1／6電周期(60°電角度)換相一次，每次換相一個功率管，每一個功率管在一個電周期內導通120°電角度。
在這種方式下，先判斷電機當前是正轉還是反 轉，正反轉分別對應一個換相表，圖2所示。為傳統雙極型PWM調制方式的功率管開關表。在一種轉向下，一個PWM周期內MOSFET、橋中只有兩個管子有效，即高電平時導通，低電平時截止。此時如占空比為O時，無電壓輸出，電機不動；占空比為100％時，輸出電壓****，電機輸出****轉矩。這種情況時，系統對較小角度的響應不明顯，造成其各動作過程存在實驗結果難以重現的問題。且靈敏度下降，跟蹤一個漸變信號時容易出現“爬行"現象。
根據PWM控制方式存在的問題，決定采用改進雙極型PW_M控制方案：在每一瞬間有兩個功率管導通，一個PW_M周期內共有4個功率管出現開關現象，他們?cè)谌嗄孀兤髦袨槠渲袃上嗟纳舷聵虮邸?BR> 這4個功率管和電機、直流母線組成兩個獨立回路。
在三相六狀態1 20°兩兩導通方式下，一個PWM周期內，只會有2個橋臂的功率管有開關現象，另一橋臂的功率管始終關斷。改進雙極型PWM控制方案如圖3所示。每一有開關現象的橋臂的上下兩個功率管的PwM控制信號始終互補(暫不考慮死區)，即上功率管導通時，下功率管關斷；上功率管關斷時，下功率管導通。
因此，PWM信號的高電平對應一條通路(1、4)導通，而低電平則對應與之相對的另一通路(2、3)導通。從使電機正反轉的角度來說，由于這兩條通路導通時對應的輸出電壓是正負相反的，所以這兩條通路分別產生使電機正轉和反轉的效果。
當PWM的頻率較高時，這種正反轉交替的現象不明顯，對于電機停在一穩定位置時，功率管在不斷換相，但從位置信號、聲音等方面都和電機斷電靜止時沒有明顯差別，只是觀測其電流可以看到有高頻波動，不過幅值較小，故當占空比為50％時，高低電平所占時間相同，此時電機轉子位置不變，即負載位置不變；當占空比為O時，電機以****轉矩向一個方向轉動(本系統為正向)；當占空比為1 OO％時，電機以****轉矩向另一個方向轉動(本系統為負向)。
這種控制方式相對于傳統的控制方式具有對稱性好、靈敏度高、實驗一致性好等優點。同時由于增加了功率管的開關動作，造成了額外的開關損耗和穩態電流損耗。為達到良好的控制性能，這些是可以接受的。而且由于每個PWM周期內導通橋臂的上下兩個功率管都進行換相，增加了出現功率橋臂直通的可能性，因此在軟硬件方面都要采用防直通措施。
3 實驗結果
3．1 實驗波形1)帶額定負載、給定+2°位置階躍信號時的反饋波形如圖4所示。

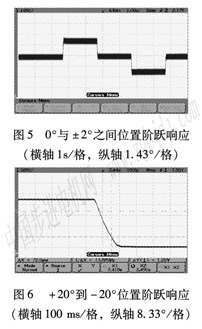

2)帶額定負載、給定O°與±2°之間位置階躍信號時的反饋波形如圖5所示。
3)帶額定負載、給定+1 O°位置階躍信號時的反饋波形如圖6所示。
3．2實驗結果
分析從圖4可以看出，過渡過程時間(40 ms)、超調量(O)、穩態精度等方面都可以達到系統控制要求。
從圖5可以看出，采用改進雙極型PWM后系統在正、負兩個方向上的對稱性較好。
從圖6可以看出，在位置給定較大時其控制性能仍能達到系統控制要求，說明系統所采用的非線性PID控制是合理且成功的。
4 結 語
本文介紹了一種永磁無刷直流電機位置伺服控制器的設計方案。在系統設計過程中，采用了合理的軟、硬件結構。采用三閉環控制策略；非線性PID控制，用以提高系統對差別較大的給定信號的適應能力，能在整個控制范圍內都達到較好的控制性能；改進雙極型PWM，用以提高系統的靈敏度，以及對正、負給定信號的響應對稱性等。
通過實驗結果證明了采取上述措施是合理的，證明了本設計方案是成功的。
|
