摘要：介紹了一種新型結構的有限轉角無刷直流力矩電動機，定、轉子采用扇形結構，可有效降低電機的體積、重量。對扇形結構有限轉角無刷直流電動機的工作原理、結構形式、控制技術進行了分析。樣機測試結果表明，該扇形結構電機體積小、重量輕、定位精度高、啊應快，可滿足新型掃描機構的要求，具有重要應用價值。
關鍵詞：有限轉角；無刷直流電動機；扇形結構
中圖分類號：TM33 文獻標識碼：A 文章編號：1004—7018(2009)10-0040-03
0引 言
在掃描機構運動中，高速回掃和低速跟蹤對于驅動組件的要求與一般伺服系統不同，在實際使用
中，驅動組件只工作在一定的擺角范圍內。目前使用的掃描機構通常采用力矩電動機加齒輪減速，通過曲柄連桿機構帶動負載的方案，這種方案需要占用較大空間。而新型機載掃描機構中體積和重量受到嚴格限制，傳統驅動組件無法滿足要求。因此，需要一種新型驅動組件保證掃描機構具有更小的體積、更輕的重量，同時滿足掃描機構在高速回掃時響應速度快、低速跟蹤時定位精度高、轉速平穩的系統要求。
本文介紹了一種新型掃描機構驅動組件，以扇形結構的有限轉角無刷直流電動機(以下簡稱扇形
電動機)作為動力源，并在定、轉子外側增加磁止擋，作為永磁儲能裝置補償掃描機構在高速掃描時

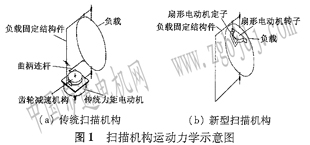

的正向制動和反向加速性能，體積和重量比傳統電機小一半。這種扇形電動機及位置反饋系統與運動部件連接形成同步運動，電動機轉動部件與負載直接連接，增加了電機與負載的剛度，大大減少了傳動功率損失，降低了對電機額定功率的要求，同時在機械上減少了傳動間隙，提高了定位精度。圖1為傳統掃描機構與新型掃描機構運動力學對比示意圖。
1扇形電動機結構
1．1傳統有限轉角電動機結構

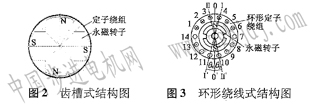

傳統擺動磁極型有限轉角電動機結構為齒槽式或環形繞線式。齒槽式是指線圈均勻嵌在定子槽內，定子繞組一般采用同心式繞組，結構圖如圖2所示1】這種結構的不足之處是圓心處繞組端部整形困難。環形繞線式是指將線圈緊密地繞在環形導磁環上，繞制的層數可以根據結構尺寸和技術要求確定，結構圖如圖3所示2】
這種形式的缺點是：電機的磁場氣隙大，氣隙磁密不高，直接導致了電機的堵轉力矩降低。傳統擺動電機還存在一個局限性，即當磁極擺動超出一定范圍時，線圈交鏈的永磁磁通下降，進入力矩下降區域，其力矩性能受轉角范圍制約明顯，而且該結構電機在系統中體積、重量仍較大。
1 2扇形電動機結構
本文提出的扇形電動機又稱帶磁止擋結構的有限轉角無刷直流電動機，其定、轉子結構呈扇形。扇形電動機轉子直接與負載旋轉體連接，轉子設計為半圓柱體，定子設計為扇形圓柱體。扇形電動機定子與負載固定結構件連接，轉子扇形角度大于定子扇形角度，從而可保留電機轉子的回旋角度。圖4為扇形電動機橫截面示意圖，扇形電動機的構成和普通三相無刷直流電動機相似，由定子、永磁轉子、位置傳感器組成。
本文提出的扇形電動機除采用新穎的扇形結構外，和普通電機相比還具有以下不同的設計：
(1)磁止擋結構
在電機定子兩側和轉子兩側回掃限位點都裝有磁止擋，磁止擋的定、轉子同側磁極極性相同，磁止擋的反向推力可以對電磁力矩產生補償作用，在電機擺角過程中增加反向推力，保證了負載在高速掃描時的正向制動和反向加速性能。定、轉子磁止擋之間間隙6的設計應符合以下原則：電機轉子在±α1內運動時不受磁止擋反向推力影響；在一α1~一α2、+α1～+α2之間運動時，受磁止擋反向推力作用產生制動效果；在一α2～一α3和+α2～+α3之間運動時受磁止擋反向推力的作用產生反向加速效果，反向力矩****。圖5為磁止擋力學曲線，在磁止擋設計時應根據曲線的要求采用有限元法進行精確計算。圖6為磁止擋結構圖。
傳統有限轉角電動機只有一套繞組，因此只要控制流人繞組的電流方向即可實現擺角功能，不需
要換向信號。這種電動機控制簡單，但是掃描角度范圍不大。扇形電動機工作原理和普通三相無刷直流電動機相似，通過位置傳感器檢測轉子位置，實現三相繞組換相，在回轉角范圍內，都可以產生連續轉矩，從而提高電動機的掃描角度范圍。和普通三相無刷直流電動機不同的是，為實現扇形電動機擺角特性，該扇形電動機除了在定子繞組上裝有三個位置傳感器外，同時在掃描回掃點位置增加一個位置傳感器，提供反向運行信號。
2扇形電動機工作原理
扇形電動機的工作原理與普通三相無刷直流電動機類似，通過位置傳感器檢測轉子位置，使定子繞組按照一定的順序?qū)ǎㄗ哟艌?chǎng)與轉子磁極相互作用，產生連續的轉矩來驅動轉子轉動3】普通三相無刷直流電動機的驅動方式是比較成熟的控制方案，扇形結構電機的驅動與普通三相無刷直流電動機驅動類似，其特殊性表現在定子繞組換相信號由傳感器信號與頻率信號共同作用，控制扇形電動機按一定的頻率，在一定角度范圍內進行正、反轉掃描運動。

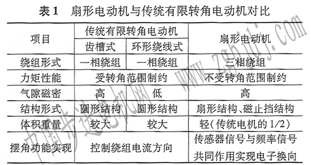

扇形電動機與傳統有限轉角電動機存在不同之處，表1對兩者的優缺點進行了對比。
從表1對比可知，扇形電動機具有如下特點：繞組采用三相對稱繞組，繞組端部分布均勻，便于整形；磁場氣隙小，氣隙磁密高，有利于提高力矩性能：新穎的磁止擋結構設計，減小了對電機本身負載能力的要求，同時該特性有效改善了掃描機構在極限回掃時的速度穩定性；該扇形電動機力矩性能不受轉角范圍制約，能達到與圓形電動機相近的性能，而重量只有傳統電動機的t／2，轉角范圍可通過合理選擇扇形角、槽數和極對數，滿足設計要求。
3扇形電動機的驅動
扇形電動機的驅動類似于普通三相無刷直流電動機，但與一般連續旋轉的無刷電動機又有所不同，要求以不同頻率帶動負載在一定角度內往復掃描，電機不停地在正、反轉狀態工作，電機中換向電流變化較大。因此，該驅動器的換向驅動控制和電流控制是關鍵技術。圖7為扇形電動機驅動控制原理框圖
3 1掃描功能實現
該扇形電動機三個霍爾位置傳感器的相位差為120°電角度，根據在不同時刻三相繞組的通電情況，分為六個工作區間，每個工作區間為60°電角度，在每個工作區間內有特定的兩相繞組通電4】三個霍爾位置信號(HaHb、Hc)與回掃點位置信號(JX，O代表正轉，1代表反轉)被連接到驅動器的中斷輸入cN引腳上，cN引腳上的電平變化會產生中斷。主控芯片根據軟件預制的導通時序表，實現繞組換相及正、反轉功能，其換相時序如表2所示。
3 2電流閉環控制
扇形電動機頻繁工作在正、反轉工作狀態，換相電流變化很大。因此，為保證負載平穩運行，扇形電動機驅動采用電流閉環控制，可有效抑制電機換相時電流波動。同時，扇形電動機在受磁止擋反向加速力矩作用時，轉子轉速升高，在增大的反電勢作用下，驅動電流會迅速下降，通過電流環控制可使電機以恒定電流運轉，使扇形電動機平穩運行。
4樣機實驗結果

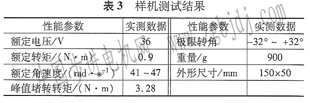

所研制扇形電動機樣機已成功應用于某掃描機構中。圖8為樣機實物照片。表3為樣機主要測試
結果。
樣機的性能測試結果表明，本文提出的扇形結構有限轉角電機的結構是可行的，具有轉矩重量比
和轉角范圍大等特點。
5結語
本文給出了一種帶磁止擋的新型有限轉角無刷直流電動機結構，采用獨特的扇形定轉子，可直接驅動負載，與傳統有限轉角電動機相比，具有體積小、重量輕、響應速度快、轉角范圍大、定位精度高等優點，可滿足新型掃描機構的要求，具有實用價值。
|
