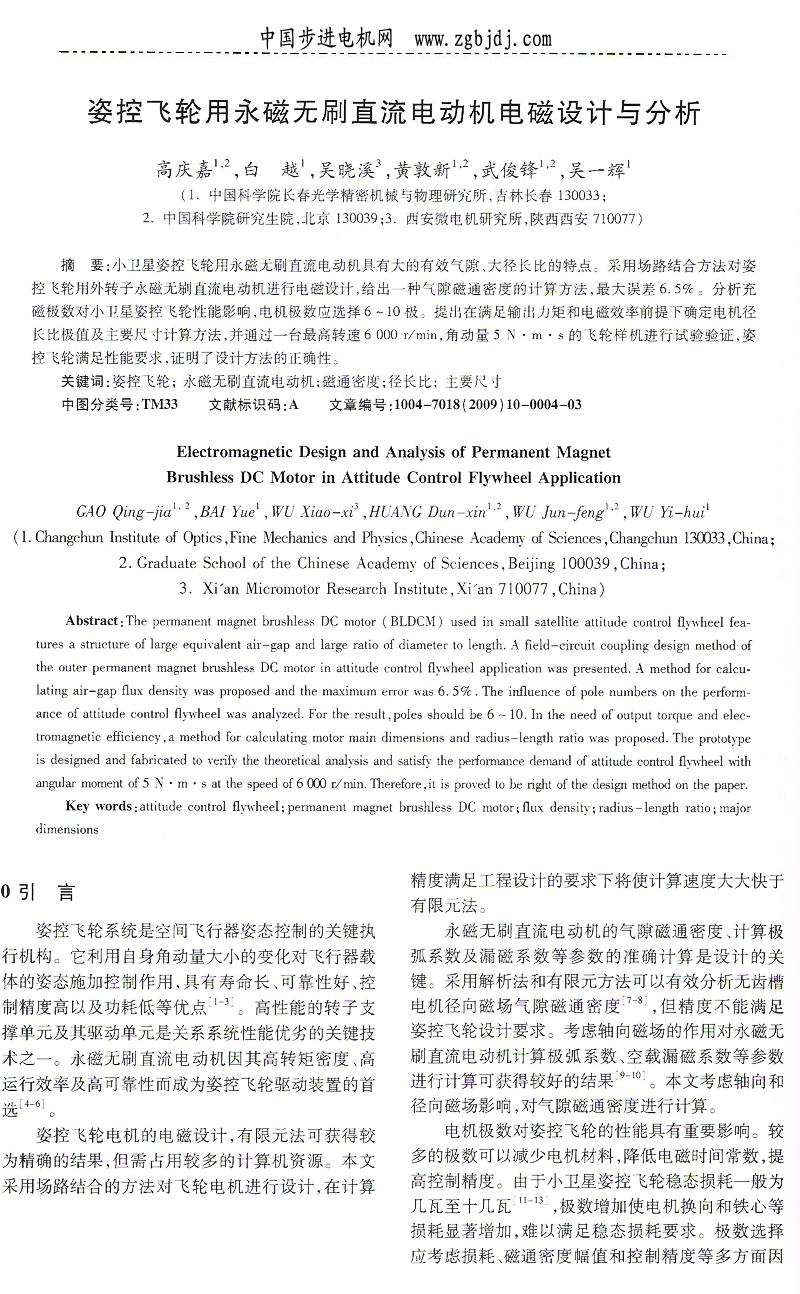

摘要：小衛星姿控飛輪用永磁無刷商流電動機具有大的有效氣隙、大徑長比的特點：采用場路結合方法對姿控飛輪用外轉子永磁無刷直流電動機進行電磁設計．給出一種氣隙磁通密度的計算方法，****誤差6.5％．分析充磁極數對小衛星姿控飛輪性能影響司，電機極數應選擇6～10極提出在滿足輸出力矩和電磁效率前提下確定電機徑長比極值及主要尺寸計算方法，并通過一臺提高轉速6 00r／min，角動量5N·m·s的飛輪樣機進行試驗驗證，姿控飛輪滿足性能要求．證明了設計方法的正確性。
關鍵詞：姿控琶輪；永磁無刷直流電動機；磁通密度；徑長比；主要尺寸
中圖分類號：TM33 文獻標識碼：A 文章編號：1004—7018(2009)10一0004—03
|
