TB6560AHQ的****性能推動57步進電機驅動器價格革命：
TB6560AHQ是東芝2009年主推的步進電機驅動芯片（TB6560AFG在國內應用較少），芯片集成度高、外圍電路簡單、可靠性高，適于驅動57電機和部分86步進電機，****細分時的轉速范圍從0 rpm到300 rpm，可大大降低步進電機驅動器的成本。本系列產品將****顛覆57步進電機驅動器市場，望廣大經銷商抓住商機、搶占市場，與北京時代超群電器科技有限公司共創雙贏！
1、TB6560AHQ在低轉速運行系統中的應用優勢
低轉速運行系統，是指時鐘頻率不高的驅動系統，比如轉速為每分鐘0轉到幾十轉，如果在此種應用條件下使用08年以前上市的驅動芯片，要么是電流太小要么是細分太低，因而難以解決大功率驅動要求和低速振動偏大問題；如果選擇細分較高的分立元件驅動器，又會使成本大大增加。
而TB6560AHQ的優勢表現在：
（1）電機振動小噪音低：因?yàn)樾酒詭?、8、16細分可選，足夠滿足每分鐘0轉到幾百轉的應用要求。
（2）直插式驅動器散熱容易：芯片背面的金屬散熱片足以獨立支持小電流驅動的散熱要求；如需要驅動電流大于1.5A，則只需適當擴展散熱面積就能滿足要求。
（3）支持各種步進電機選型：客戶可選擇力矩稍大的混合式或永磁式步進電機，使電機工作在允許****轉矩的百分之30至50之間，電機成本幾乎不變；TB6560AHQ芯片提供的多檔電流衰減模式，用以支持不同動力參數的步進電機。
2、TB6560AHQ在高轉速運行系統中的應用優勢
（1）電機振動小噪音低：由于TB6560AHQ芯片芯片自帶2、8、16細分功能，低細下分能夠滿足每分鐘近千轉的應用要求，且自動產生純正的正弦波控制電流；由于TB6560AHQ芯片可承受峰值40V的驅動電壓、峰值3.5A的電流，為電機在較大大力矩、較高轉速下持續運行提供了工藝保障。
（2）支持各種步進電機選型：客戶可選擇力矩稍大的的混合式或永磁式步進電機，使電機工作在****轉矩的百分之30至50之間，電機成本幾乎不變；芯片提供大電流設置和多檔電流衰減模式，支持相同動力指標下各種不同參數的步進電機。
（3）直插式驅動芯片易于散熱：大電流驅動時，芯片背面便于外連較大散熱器，也可以直接連接在用戶原有控制器金屬殼體上，體積小巧、易于散熱。
北京時代超群電器科技有限公司是東芝tb6560ahq芯片******的經銷商和芯片應用專家，常備現貨、價格****并提供芯片應用方面的技術支持。現將應用TB6560AHQ芯片開發驅動器的有關資料提供如下：

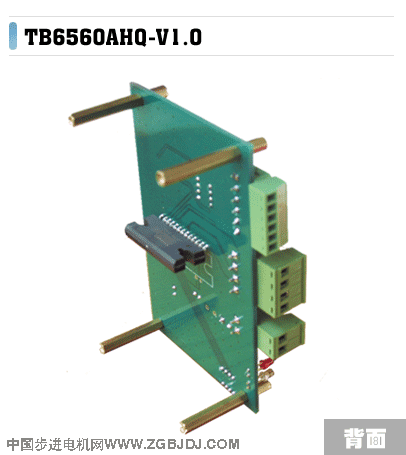

1、 tb6560ahq-v1.0步進電機驅動器（PWM電流波形幾近正弦波）：

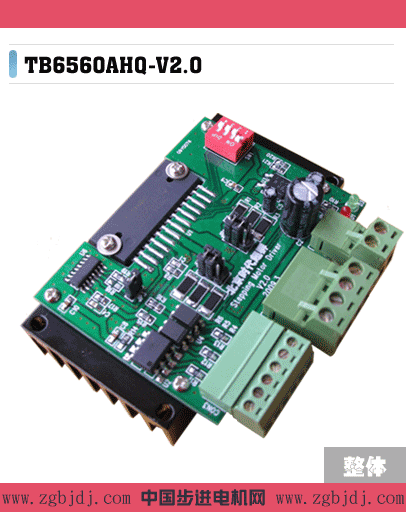

2、 tb6560ahq-v2.0步進電機驅動器（足額輸出3A）：

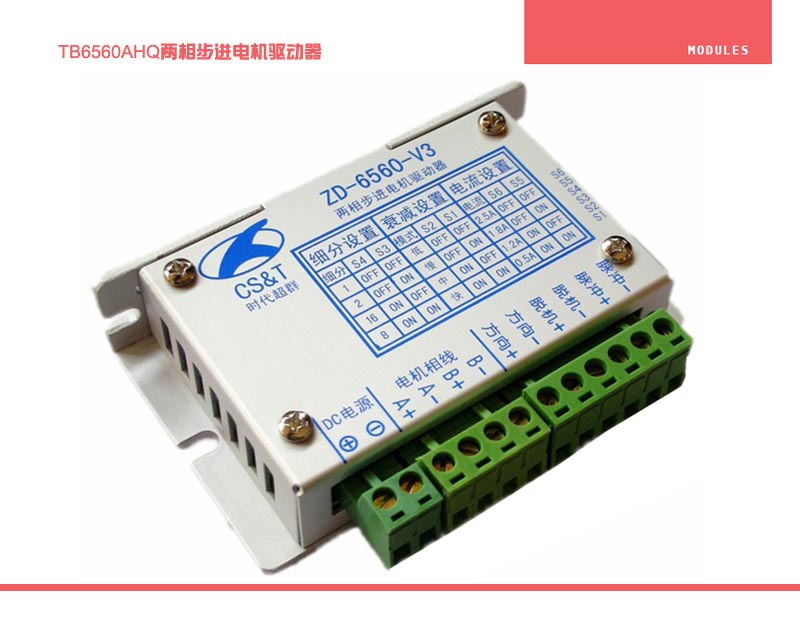

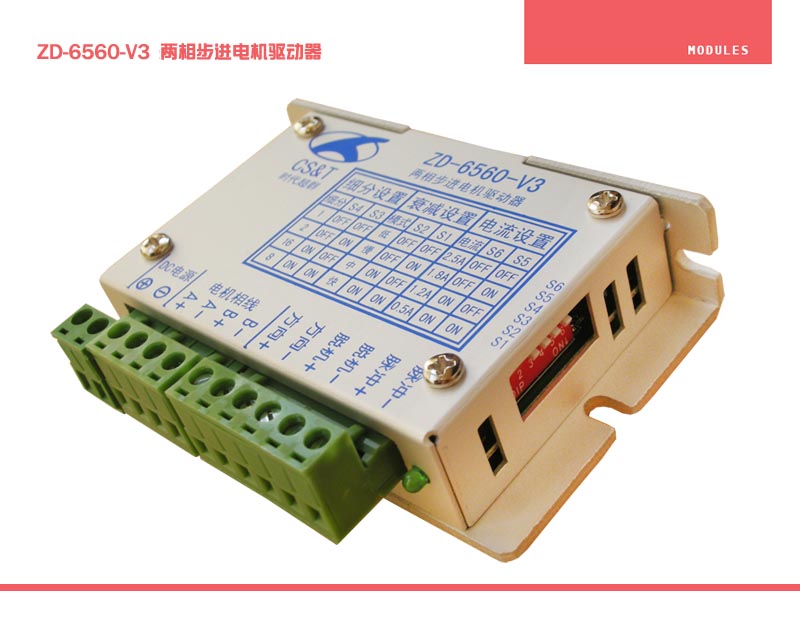

3、步進電機驅動器ZD-6560-V3（抗高頻干擾、鋁合金陽極氧化外殼型，足額輸出2.5A）：

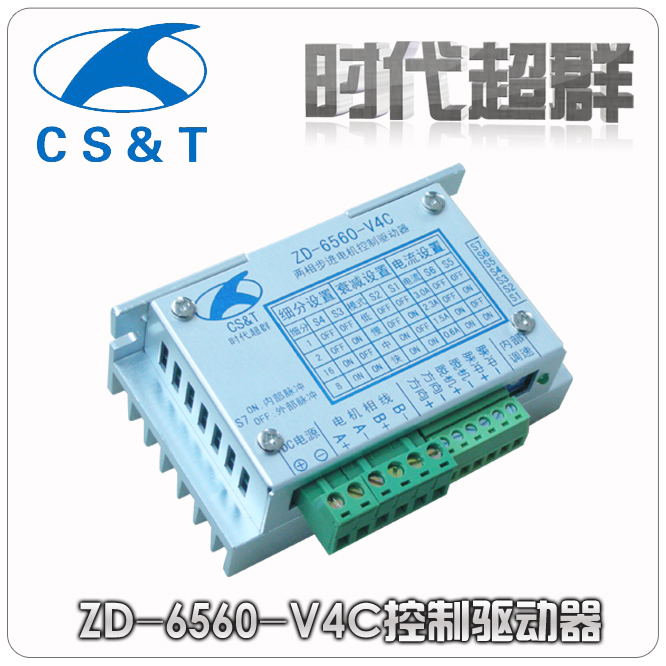

4、ZD-6560-V4C步進電機驅動器（足額輸出3A，帶電位器調速功能）：
5、tb6560AHQ智能型控制+驅動系統：
以往步進電機控制過程是由各種邏輯電路實現的，如由門電路和觸發器組成脈沖分配器。這種控制方法線路較復雜，成本高，而且一旦成型，很難改變控制方案，缺少靈活性。
由于步進電機能直接接受數字量輸入，因此特別適合于微機控制。隨著計算機控制技術的飛速發展，基于微機控制的步進電機驅動系統的應用日益廣泛。
在北京時代超群電器科技有限公司研發的這套控制+驅動系統中，脈沖發生和脈沖分配功能由微機軟件和專用集成電路來實現，電機的轉速也由微機來控制。采用計算機控制，不僅可以用很低的成本實現復雜的控制過程，而且具有很高的靈活性，便于控制功能的升級和擴展（例如多軸控制、脫離電腦控制等）。在系列化產品中可以優先采用。

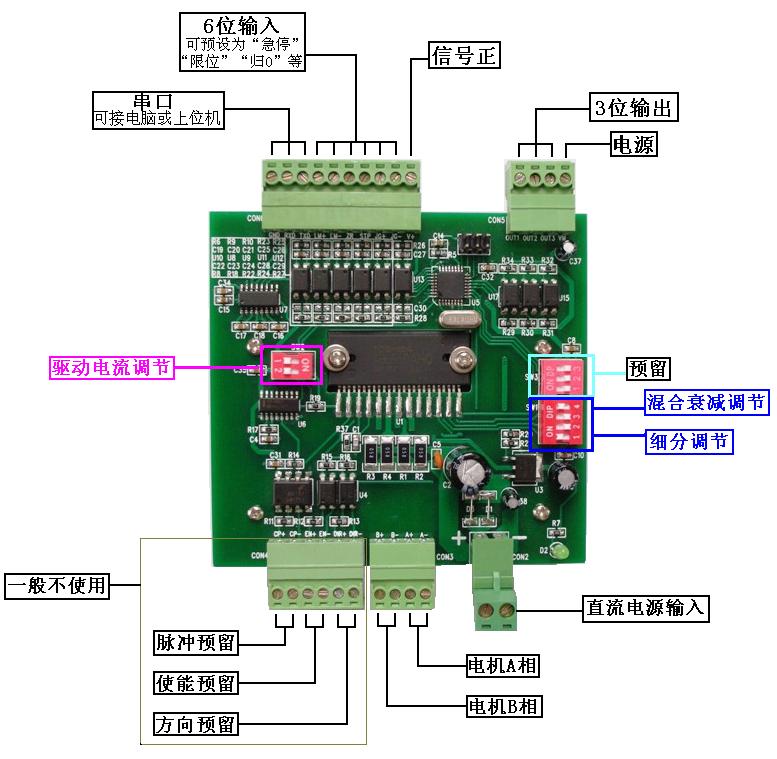

tb6560AHQ智能型控制+驅動器的特點：
1、 控制+驅動器的頻率能滿足步進電機啟動頻率和連續運行頻率的要求。
2、 能****限度地抑制步進電機的振蕩，提高系統穩定性。
3、 工作可靠，抗干擾能力強。
4、 成本低，效率高，安裝和維護方便。

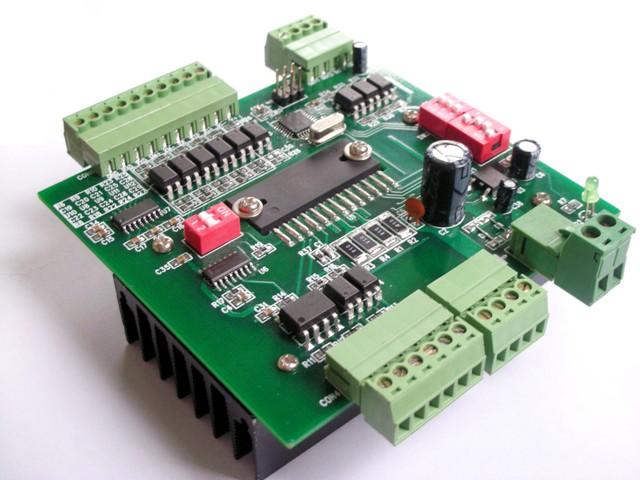

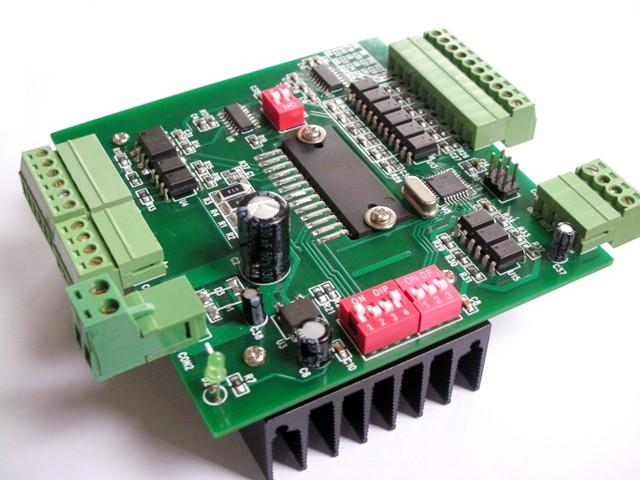

tb6560AHQ智能型控制+驅動器(與電腦連接，隨意編程控制，提供操作界面軟件):
北京時代超群電器科技有限公司
本公司是東芝芯片中國****的經銷商和技術支持企業，常備現貨、價格****，除滿足客戶對tb6560ahq芯片的現貨需求之外，也向客戶供應步進驅動器tb6560（0.5A、1.2A、1.8A、2.5A電流四擋可調；整步、半步、8細分、16細分四擋可調；自動半流可設），客戶可以大大節省研發制造費用和開發時間。
