楊影， 阮毅
(上海大學自動化系，上海290072)
摘要：基于開環觀測模型的磁鏈函數轉子位置檢測方法實現簡單，可拓寬無刷直流電機(BLDCM)無位置傳感器控制系統低速檢測范，仉電機參數變化和測量誤差會引起轉子化置估計誤差。因此，對轉子位置估計誤差進行了深入分析，采用離線標定、在線查表的位置誤差補償方法減小位置估計偏差，拓寬低速檢測范罔，并進行了試驗驗證。該誤差補償方案可解決電流、電壓傳感器檢測誤差及電阻電感參數測量誤差對位置估計的影響，并且易于實現。
關鍵詞：無刷直流電機；無位置傳感器；磁鏈函數；誤差分析：補償
中圖分類號：TIVI 303 3 TM 33文獻標志碼：A文章編號：1673-6540(2011)01-0014-06
0 引 言無刷直流電機(Brushlss DC Motor．BLDCM)無位置傳感器控制可減小電機體積．提高系統可靠性，使其在高溫、有強腐蝕性氣體等惡劣環境下和空間有限的應用場合可靠使用。
研究人員針對不同場合提出了不同的轉子位置檢測方法。反電動勢過零點檢測法技術成熟，應用廣泛，但低速檢測性能差；基于反電動勢積分的轉j二位置檢測方法也存在低速性能差，高速、重載、繞組電氣時間常數大時位置信息可能缺失的缺點…。�；诜措妱�(dòng)勢三次諧波的轉子位置檢測方法能在超高轉速下檢測轉子位置，適用于反電動勢三次諧波系數大的電機。當反電動勢三次諧波系數偏小時，該方法能檢測的低速范圍有限。
因此如何拓寬BLDCM無位置傳感器控制系統低速運行范圍一直是研究的難點和熱點。利用獨立于轉速的磁鏈函數估計電機轉子位置，理論上用于整個轉速范圍，但前提是準確估計線間反電動勢。參考文獻[2-5]利用開環反電動勢觀測器估計線間反電動勢；參考文獻[6—7]采用狀態觀測器估計線間反電動勢；參考文獻[8-9]采用基于模糊邏輯的反電動勢觀測器估計線間反電動勢。其中開環觀測模型計算量最小，易于實現，但電機參數變化和測量誤差會引起轉子位置估計誤差：因此，本文側重于深入分析這些誤差源的影響，采用離線標定、在線查表的位置誤差補償方法減小位置估計偏差，拓寬低速檢測范圍，并進行試驗驗證。

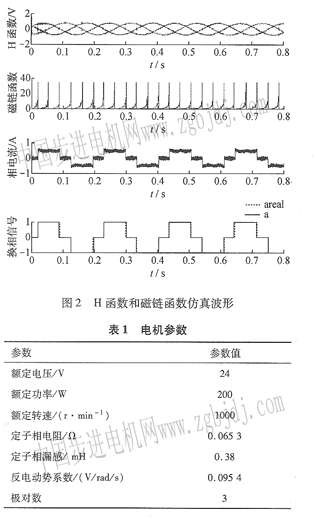

磁鏈函數值對換相時刻非常敏感，實際應用G(0)函數進行轉子位置估算時，將磁鏈函數閾值與預先設定的值進行比較，達到閾值即產生相應的換相信號并開始換相。圖2為100r／min時電機無位置傳感器運行的仿真波形。電機參數如表1所示。電機反電動勢由基波分量和三次諧波分量合成得到，仿真分析時不存在參數誤差和測量誤差，因此在100r／min時也能準確估計電機轉子位置。
2 轉子位置檢測誤差分析
一個導通模式內的磁鏈函數具有雙曲線特性，因此位置估計誤差主要由在分母上的線間反電動勢誤差決定。以ac相導通為例，位置估計誤差角度0e可近似表示為

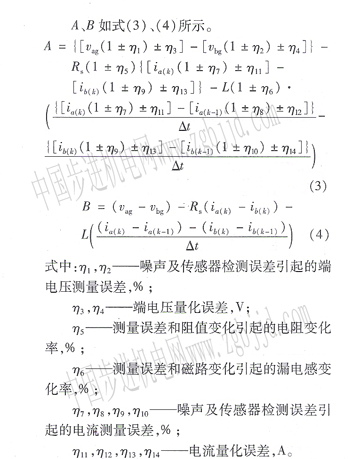

由式(1)可以看出，造成位置誤差的因素包括電流、電壓測量誤差，電機參數誤差和計算頻率有限造成的誤差。其中電流和電壓測量誤差包括噪聲誤差和量化誤差。計算頻率有限造成的位置誤差隨著轉速降低而變小。
分析某誤差源的影響時，不考慮其他誤差源的影響，電機參數如表1所示，對應的位置估計誤差均是****誤差。

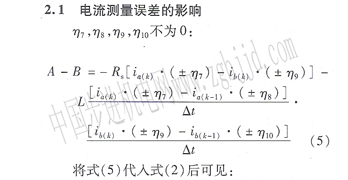

將式(5)代入式(2)后可見：
(1)電流測量誤差引起的位置誤差隨轉速反比增加，因此在低轉速F位置誤差大。
(2)位置誤差大小還與電機電阻、漏感參數、反電動勢系數有關，因電機反電動勢系數可能相差很大，因此磁鏈函數法能實現的轉速檢測范圍也相差很大。

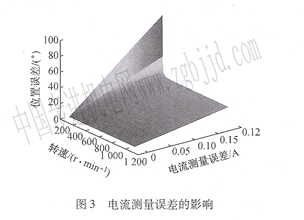

圖3為不同轉速時電流測量誤差造成的****位置檢測誤差�？梢钥闯�，在轉速很低時，位置測量誤差對電流測量誤差非常敏感，這與理論分析一致。
將A—B代入式(2)后可見：
(1)電壓測量誤差引起的位置誤差隨轉速反比增加，岡此在低轉速下位置誤差大。
(2)估計誤差大小與反電動勢系數有關，與電機電阻、漏感參數無關。

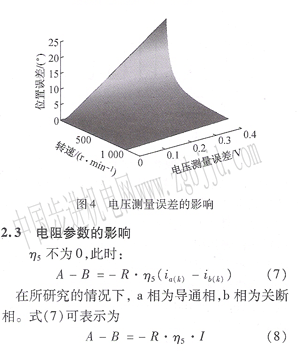

圖4為不同轉速時電壓測量誤差造成的****位置估計誤差。由于轉速低于50 r/min時位置估計誤差會很大，因此轉速分析范圍為50～1000 r/min,這與理論分析一致。
其中I為電樞電流。將A-B代入式(2)后可見：電阻測量誤差和阻值變化引起的位置誤差隨轉速反比增加，因此在低轉速下位置誤差大。在很寬的轉速范圍內，與反電動勢相比，電阻參數變化引起的繞組壓降變化可忽略，因此電阻參數變化引起的位置估汁誤差也很小。但在很低速運行時，電阻參數變化會引起很大的位置估計誤差。位置估計誤差大小與負載有關，為得到****位置估汁誤差，分析時電機電流取額定電流(8 A)。

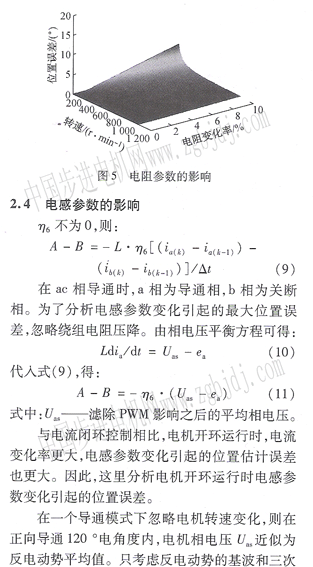

圖5為電機在20～l 000 r/min運行時，電阻參數變化引起的****位囂估計誤差�？梢钥闯�，在很寬轉速范圍內，電阻變化引起的位置檢測誤差都很小，但轉速低于20 r/min時位置測量誤差會很火，與理論分析相符。
可以看出，電感變化引起的位置估汁誤差與電機轉速和反電動勢系數關系不大。
圖6是不同轉速下電感變化造成的****位置檢測誤差�？梢钥闯�，在很寬的電機轉速范圍內，電感變化引起的位置檢測誤差都很小，可忽略不計，與理論分析相符。
2．5 量化誤差的影響
量化誤差的大小與所用的A/D轉換器的位數和測量范圍有關。端電壓量化誤差n3,n4不為零，相電流量化誤差n11,n12,n13,n14不為零，不考慮其余誤差源的影響，此時：
可以看出，量化誤差引起的位置誤差隨轉速反比增加，因此在低轉速下位置誤差大。誤差大小還與反電動勢系數及電機參數有關。

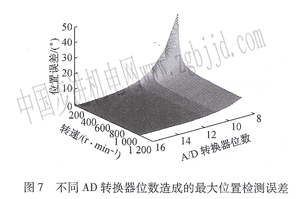

圖7是****測量電流為16 A，****測量電壓為29 V時，不同轉速下不同位數A／D轉換造成的****位置估計誤差，其中轉速分析范圍為20～1 000 r／min�？梢钥闯觯S著轉速的降低，量化誤差對位置誤差的影響越來越火，為了實現寬轉速范圍內的轉子位置估計，須使用至少lO位的A／D轉換器。
3 轉子位置佶計誤差補償

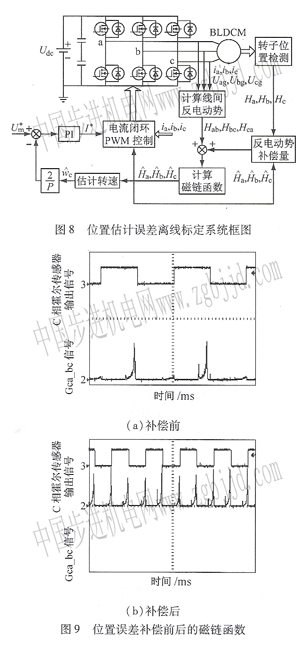

以上誤差分析表明，隨著電機轉速的降低，轉子位置估計誤差越來越大，這將惡化系統運行性能，因此要進行位置誤差補償。在電流、電壓傳感器檢測精度和A／D轉換器位數一定時，位置估計補償量與電機轉速、電機反電動勢系數、電阻和漏電感參數有關，與電機負載關系不大。BLDcM通常都裝有霍爾位置傳感器，只是在高溫、高濕、強腐蝕性等惡劣環境下霍爾位置傳感器難于可靠工作，需間接提取轉子位置信息。因此，呵采用離線標定、在線讀表的位置誤差補償方法，如圖8所示。在離線工作狀態下，根據估計轉子位置信號H a,b,c和霍爾位置傳感器檢測到的轉子位置信號H a,b,c的相位差確定反電動勢補償量。電機無位置傳感器運行時，實時查表確定補償量，以減小位置估計偏差，拓寬低速區運行范圍。采用該誤差補償方法可解決電流、電壓傳感器檢測誤差及電阻、電感參數測量誤差對位置估計的影響。
試驗電機的參數如表l所示。使用LTS 25-NP電流傳感器，利用電阻分壓法測量端電壓，并使用10位A／D轉換器。
圖9是位置誤差補償前后的磁鏈函數與相應霍爾傳感器輸出信號波形，圖中Gca_bc信號為磁鏈。

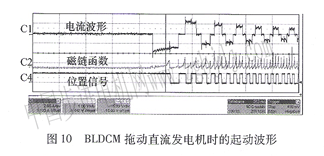

可看出，通過誤差補償，不僅減小了位置估計誤差，還改善了磁鏈函數波形，提高了位置估計的可靠性。圖10為BLDcM拖動直流發電機時的起動波形。由直流發電機端電壓估得電機起動運行60。電角度后轉速約為40 r／min，此時已能通過磁鏈函數估計轉子位置。以上試驗表明，采用在線標定、離線查表的誤差補償方法，可有效提高位置估計精度，拓寬低速檢測范圍。要進一步提高低速檢測范圍，可利用電壓傳感器提高端電壓測量準確度，采用分辨率更高的A／D轉換器。

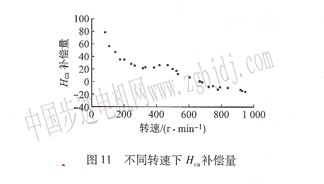

圖11是不同轉速下Hca補償量�？梢钥闯觯姍C(jī)在高速運行時，反電動勢補償量變化不大，而低速運行時，補償量變化較大。因此，電機低速運行時需不斷調整補償量，這與誤差分析的結論也是一致的。
4 結 語
本文深入分析了電流電壓測量誤差、電機參數變化和量化誤差對磁鏈函數轉子位置估計的影響，并采用離線標定、在線讀表的位置誤差補償方法，解決了電流、電壓傳感器檢測誤差及電阻電感參數測量誤差對位置估計的影響，減小了位置估計偏差，拓寬低速檢測范圍。
誤差定量分析表明，在很寬的轉速范圍內電機參數變化對轉子位置檢測準確度影響很小，為了拓寬低速檢測范圍，在保證電壓、電流測量準確的基礎上，應采用高分辨率的A/D轉換器。
|
