      本實用新型涉及一種檢測裝置，尤其涉及一種檢測無刷直流電機位置的無刷直流電機位置檢測裝置。
　　
　　直流變頻壓縮機內部通常采用直流無刷電機〔80)0，因此驅動時最關鍵的問題就是需要正確地檢測直流電機的三相位置信號，然后根據位置信號進行換相。
　　
　　目前，一般直流電機內裝有位置檢測電路，如霍爾傳感器，但對于一些在電機內無法安裝位置檢測電路的產品，如壓縮機，必須在外部進行位置檢測�，F(xiàn)在國內對直流變頻壓縮機位置檢測的原理大同小異，一般都采用感應反電勢過零點檢測，但是，這種檢測方法需要的器件繁多，電路參數很難保證一致；然而，在技術上，關鍵要確定電路參數，調整位置信號換相點的延遲時間，使切換時沖擊電流盡量減少。在現有技術的直流壓縮機驅動中，現行的相位位置檢測誤差，以及相位延遲時間的不統一，會使壓縮機的換向電流沖擊加大，從而使壓縮機驅動效率下降。
　　
　　本實用新型的目的在于提供一種改進的無刷直流電機位置檢測裝置，它既能提高元件參數的精確性和一致性，改善位置檢測電路的穩定性、可靠性、一致性，提高壓縮機驅動系統的效率，并且使用也十分方便。本實用新型的目的是這樣實現的：
　　
　　一種無刷直流電機位置檢測裝置，用于檢測無刷直流電機的位置信號，包括：厚膜外殼，以及設置在厚膜外殼中的檢測電路，其特點是：
　　
　　所述的檢測電路包括：積分電路、箝位電路、比較器、濾波電路，其中，所述的積分電路與輸入端電連接，它由舊8至尺40三電阻以及分別與三電阻連接的（：口至019三電容組成；所述的箝位電路與積分電路電連接，它由013、014、015、016四箝位二極管組成；所述的比較器與積分電路和箝位電路電連接’它由其內設有四個比較電路的集成電路冗2與電容〔20構成；所述的濾波電路與比較器電連接，它由至846六電阻及〔14至〔16三電容組成。
　　在上述的一種無刷直流電機位置檢測裝置中，其中，所述的檢測電路還
　　
　　包括：一星形疊加電路和一移相電路；所述的星形疊加電路與輸入端和積分電路電連接，它由847至849三電阻組成，三電阻分別與積分電路的三電阻尺38至時0連接；所述的移相電路與輸入端和積分電路電連接，它由835至尺37三電阻組成，三電阻分別與積分電路23的三電阻838至840和星形疊加電路25的三電阻847至849三電阻連接。
　　
　　本實用新型無刷直流電機位置檢測裝置由于釆用了上述的技術方案使用在直流變頻壓縮機驅動控制器中，使之與現有技術傳感器相比具有明顯的優點和積極效果。本實用新型由于釆用厚膜電路技術制作成專用芯片，其內部采用貼片電容，激光調阻，使之元件參數精確且一致；同時，在直流變頻壓縮機驅動控制器中，避免了位置檢測電路采用分列元器件造成的器件繁多、印刷電路板面積增大、一致性不好等缺陷；并且，它改善了位置檢測電路的穩定性、可靠性、一致性，提高了壓縮機驅動系統的效率；另外，在實際應用中，其安裝簡單，使用方便，大大加快了產品幵發周期。
　　
　　通過以下對本實用新型無刷直流電機位置檢測裝置的一實施例結合其附圖的描述，可以進一步理解本實用新型的目的、具體結構特征和優點。其中，附圖為：
　　
　　圖1是本實用新型無刷直流電機位置檢測裝置應用在直流變頻壓縮機驅動控制器中的示意圖；
　　
　　圖2是本實用新型無刷直流電機位置檢測裝置中的外形結構示意圖；圖3是本實用新型無刷直流電機位置檢測裝置中檢測電路的電原理圖；圖4是本實用新型無刷直流電機位置檢測裝置中檢測電路的各信號波形
　　
　　圖。
　　

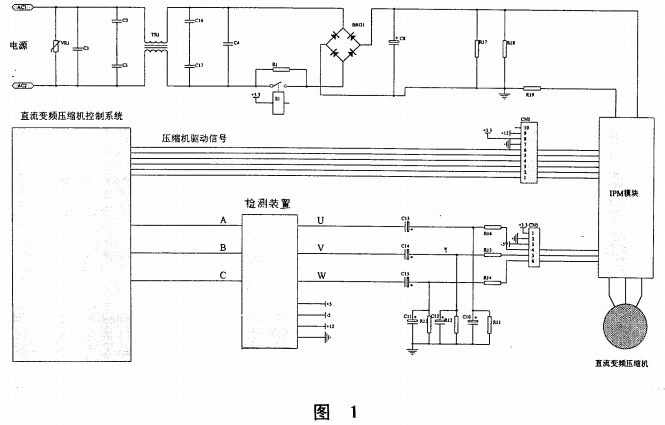

　　如圖1所示，這是本實用新型無刷直流電機位置檢測裝置應用在直流變頻壓縮機驅動控制器中的示意圖。在直流變頻壓縮機驅動控制器中，壓縮機由智能功力模塊（斤⑷驅動，系統提供本實用新型無刷直流電機位置檢測裝置的工作電源，本實用新型檢測壓縮機的端電壓，產生八、8、0三相位置信號，直流變頻壓縮機驅動控制器根據無刷直流電機位置信號在八―、“8、0、0橋臂上給出相應的驅動信號。

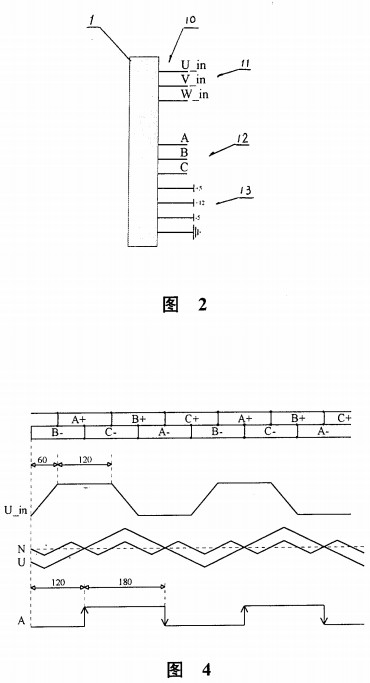

如圖2所示，這是本實用新型無刷直流電機位置檢測裝置中的外形結構 示意圖。圖中，標號1為本實用新型無刷直流電機位置檢測裝置的厚膜外殼, 該厚膜外殼1的一側設置有若干引出腳10，包括輸入腳11，輸出腳12，工作 電源引出腳13；在該厚膜外殼1中設置有檢測電路2。

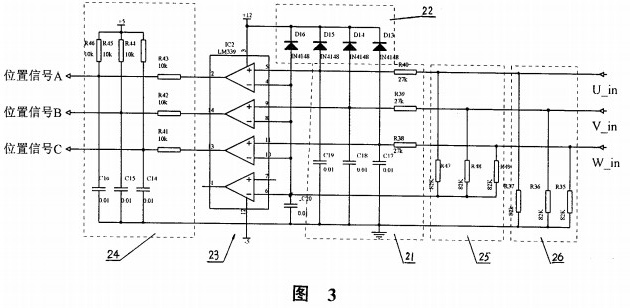

如圖3所示，這是本實用新型無刷直流電機位置檢測裝置中檢測電路的 電原理圖。本實用新型無刷直流電機位置檢測裝置的檢測電路2主要包括包 括：所述的檢測電路2包括：積分電路21、箝位電路22、比較器23、濾波電 路24，其中，所述的積分電路21與輸入端電連接，它由1？38至840三電阻以 及分別與三電阻連接的017至019三電容組成；所述的箝位電路22與積分電 路21電連接，它由013、014、015、016四箝位二極管組成；所述的比較器23 與積分電路21和箝位電路22電連接，它由其內設有四個比較電路的集成電 路冗2與電容〔20構成，在本實用新型中，集成電路冗2釆用的是1^339比 較器；所述的濾波電路24與比較器23電連接，它由841至1？46六電阻及〔14 至016三電容組成；所述的箝位電路24與比較器22和積分電路23連接，它 由013、1)14、015、016四箝位二極管組成。所述的檢測電路2還包括：一星 形疊加電路25和一移相電路26；所述的星形疊加電路25與輸入端和積分電 路23電連接，它由647至収9三電阻組成，三電阻分別與積分電路23的三 電阻們8至840連接；所述的移相電路26與輸入端和積分電路23電連接， 它由835至們7三電阻組成，三電阻分別與積分電路23的三電阻838至尺40 和星形疊加電路25的三電阻糾7至849三電阻連接。

請結合圖3參見圖4所示，其中圖4是本實用新型無刷直流電機位置檢 測裝置中檢測電路的各信號波形圖，圖中，六十、卜、8十、8—、〔十、 為橋臂驅動信號；為II相感應電壓；X為疊加信號；0為積分信號；八切 換信號。本實用新型無刷直流電機位置檢測裝置的檢測電路的工作原理是：

11 一仏、乂一10、[仏是壓縮機無刷電機的感應反電勢，II」��！通過840、019 積分，通過839、〔18積分，[仏通過昍8、017積分，屯^、V」：！、 三路積分信號是相位差為120度的三角波。同時三相感應信號通過三角星形 連接，疊加產生3倍頻的小幅三角波I II相的積分信號與疊加信號通過1^1339 比較器，得到相應的切換點八。根據八信號，可以迸行電機驅動橋臂的切換，
在八的上升沿，由4十、8-切換至4十、0，在&的下降沿，由^切換至0、八-。同樣V、IV的積分信號與疊加信號比較也產生其它兩相切換點。比較器的輸出信號，通過〔16、〔15、014濾波，產生三相位置信號（八、8、0，給直流變頻壓縮機控制系統中微處理器所用，而直流變頻壓縮機控制系統中的微處理器根據八、8、0三相信號能夠很方便的進行相位轉換，使直流變頻壓縮機正常運轉。
　　
　　綜上所述，本實用新型無刷直流電機位置檢測裝置由于釆用厚膜電路技術制作成專用芯片，其內部采用貼片電容，激光調阻，提高了元件參數的精確性和一致性，改善了位置檢測電路的穩定性，可靠性，一致性，提高了壓縮機驅動系統的效率；并且用戶只要提供本實用新型芯片的工作電源（巧^、十12乂、，在輸入端連接壓縮機的電壓反饋信號⑶―。、V’仏、[仏），本實用新型的專用芯片就能產生三相位置信號，使用也變得十分方便。
