本實用新型涉及電力電子范疇，屬于無刷直流電機的新品。無刷直流電機因具有免維護、壽命長，電流損耗小等優點，在機器裝備、交通工具、家用電器等領域巳有廣泛應用，就如當前為解決燃油污染、保護環境以電力作為驅動源的電動自行車就釆用了此類電機。但是，為適應不同的使用需要在各種設備、裝置、機具中，電機都應有自己的獨特設計，以期在提高功效，擴大調速范圍等方面發揮出****的電機效率。
本實用新型針對上述因素，提供了一種分?jǐn)?shù)槽無刷直流電機，目的在于改善現今小型車輛、機具、家用電器，在效率、調速范圍、機械特性等方面有更優的電機驅動的性能。
本實用新型的技術特征是：定子的槽數與轉子成對永磁體極數之比為分?jǐn)?shù)，分?jǐn)?shù)值可為9/5、15/8、21/11、27/14等。而定子槽為單數直槽、槽形一致，呈等距離均勻分布。現給出附圖：

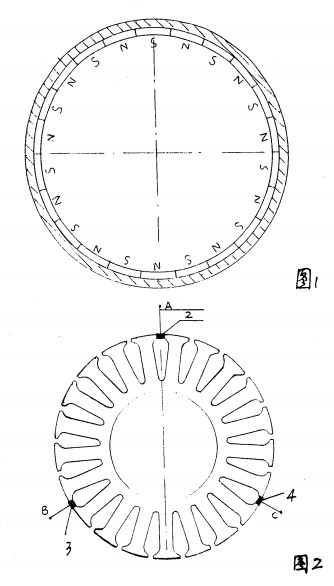

附圖1為本實用新型定、轉子配合呈外轉子的結構示意圖
附圖2為本實用新型定子沖片結構示意圖

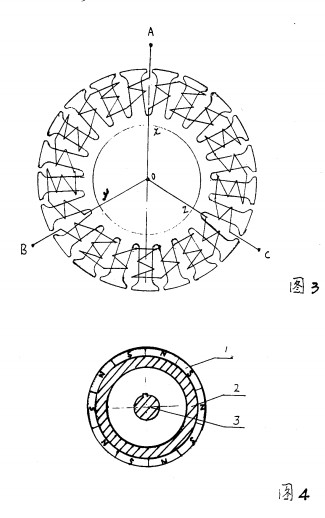

附圖3為本實用新型電摳繞組結構示意圖
附圖4為本實用新型定轉子配合呈內轉子的結構示意圖
圖中：
N、S為成對永磁體
1為定子槽口斷面2、3、4為位置傳感器A B C為繞組出線端以下結合附圖進一步說明之：
本實用新型的轉子可以兩種方式與定之配合，或?yàn)檩啔な酵廪D(zhuǎn)子，或?yàn)檩S式內轉子，作為外轉子時，永磁體則貼合在轉子內徑表面^見附圖1》，作為內轉子時，永磁體則貼合在轉子外徑表面。定子的位置傳感器2、3、4呈120。角分布，連接三相繞組出線端18、（：，且三相繞組呈短節距離集中繞組、即由1槽至2槽類推，三相呈星狀連接，每相在定子槽120。內集中嵌放。另外：轉子的永磁體為釹鐵硼永磁體、輪殼為低碳鑄銅壁厚不小于510111、定子繞線直經需符合電流密度每平方毫米不大于4安培條件。其位置傳感器為霍耳電子開關。
綜上，由于釆取了分?jǐn)?shù)槽、位置傳感器在電機內呈120。角度均分，使換向角更加準確可靠，三相供電周期一致，運轉平衡改變了動態響應。采用了短節距集中繞組，獲得了梯形波反電勢，有效減少諧波，改善了起動性能。加粗電樞導線直經，降低了電機內阻，減少了銅損，增加了機械特性。采用低碳鑄銅輪殼減少了磁漏，加大了磁輪導磁率。本實用新型以定子槽數與轉子的成對永磁體極數之比為21/11(見附圖〉同時配合以上各項綜合技術應用于電動自行車比現今電動自行車應用48槽整數槽電動機在功率、效率、調速范圍等方面，更加優越。本實用新型還可廣泛應用于其它無公害綠色交通工具（三輪車等）紡織服裝機械、農業機械領域。
| |
|
 |
