1. 一種方形交流伺服電機，包括機殼(4) 和設置在機殼(4) 兩端的前后端蓋(3、5)，所
述的機殼(4) 和前后端蓋(3、5) 外形呈方形，并通過止口(11) 進行配合，所述機殼(4) 的
外表面設有多條軸向的散熱筋(9)，相鄰散熱筋(9) 之間形成直槽(2)，其特征在于至少一
端的端蓋(3、5) 內側設有一個與所述的直槽(2) 導通的圓環形溝槽(8)，所述的溝槽(8) 位
于直槽(2) 底部。
2. 如權利要求2 所述的方形交流伺服電機，其特征在于所述整個溝槽(8) 的內徑(D1)
略小于機殼直槽底部的直徑(D2)。
3. 如權利要求1 或2 所述的方形交流伺服電機，其特征在于所述前后端蓋(3、5) 內側
均設有一個與所述的直槽(2) 導通的圓環形溝槽(8)。
技術領域
[0001] 本實用新型涉交流伺服電機，尤其涉及中小型交流伺服電機，具體地說是一種方
形交流伺服電機。
背景技術
[0002] 現有的中小型交流伺服電機外形一般呈方形，為了增加散熱面在方形機殼外表面
有許多散熱筋，各散熱筋之間形成許多直槽，機殼兩端有兩個端蓋，端蓋用螺釘固定在機殼
上，并將直槽兩端封閉。
這樣一種結構帶來了一個問題：如果使用伺服電機場合有水的話
(例如在機床行業，常常要對加工工件加冷卻液，此冷卻液經常會流到或濺到電機表面)，
機殼上表面的直槽中常常會積水，且水會一直沉積在直槽中無法排掉，
機殼長期積水容易
引起銹蝕。更重要的是一旦機殼與端蓋間密封不好，就會有水滲漏到電機內部，使電機損
壞。
發明內容
[0003] 本實用新型要解決的是現有技術存在的上述問題，旨在提供一種能有效導出機殼
直槽內的積水的方形交流伺服電機。
[0004] 為解決上述問題，本實用新型采用以下技術方案：一種方形交流伺服電機，包括機
殼和設置在機殼兩端的前后端蓋，所述的機殼和前后端蓋外形呈方形，并通過止口進行配
合，所述機殼的外表面設有多條軸向的散熱筋，相鄰散熱筋之間形成直槽，其特征在于至少
一端的端蓋內側設有一個與所述的直槽導通的圓環形溝槽，所述的溝槽位于直槽底部。
[0005] 本實用新型的方形交流伺服電機，機殼上直槽內的積水從端部流入端蓋上的溝
槽，由于溝槽呈圓環形，故水沿著圓環形的溝槽從端蓋上部流到下部；端蓋圓環溝槽下部的
水又流入機殼下部的直槽中，最后流出直槽，從而達到機殼直槽不留積水的目的。
[0006] 根據本實用新型，可以在前端蓋和/ 或后端蓋內側設有一個與所述的直槽導通的
圓環形溝槽。所述的溝槽的內徑可以與直槽底部直徑相同。一個更為優選的方式是整個溝
槽的內徑均略小于機殼直槽底部的直徑。
這種結構可以更好地引導積水從機殼上部的直槽
內流入溝槽。
附圖說明

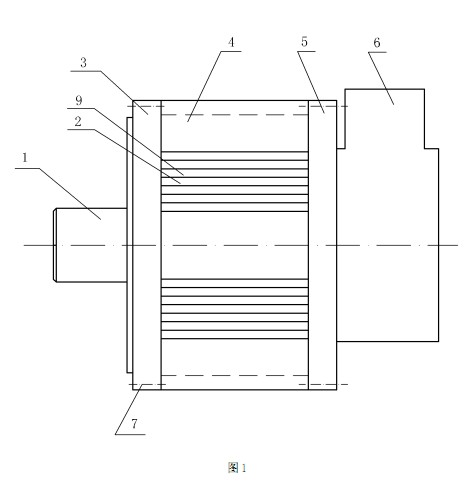

[0007] 圖1 是本實用新型方形交流伺服電機的結構示意圖。

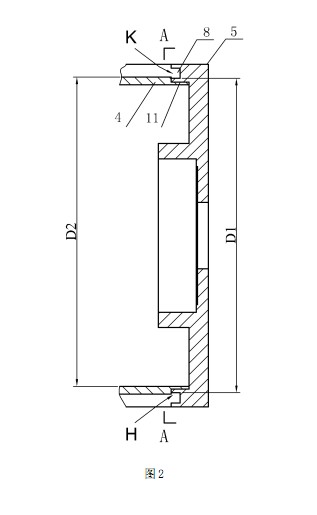

[0008] 圖2 是本實用新型后端蓋和機殼組件的結構示意圖。

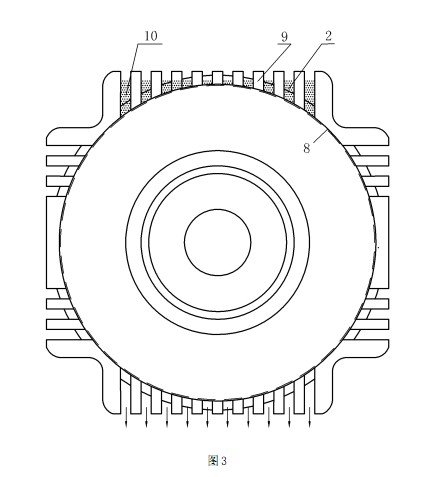

[0009] 圖3 是圖2A-A 向的剖視圖。

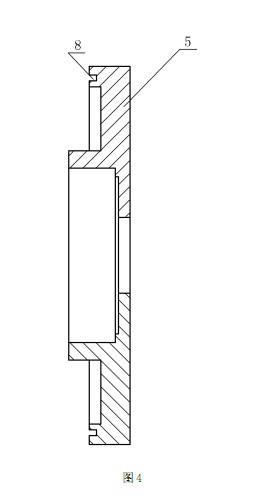

[0010] 圖4 是本實用新型后端蓋的結構示意圖。

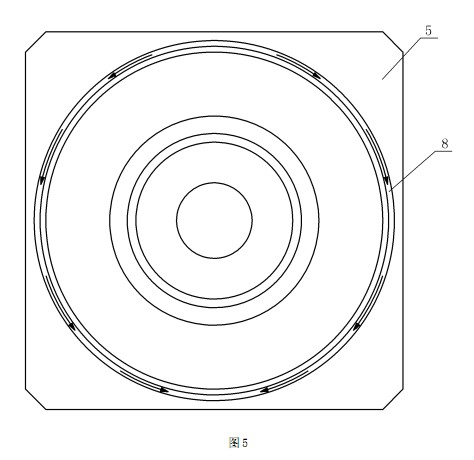

[0011] 圖5 是圖4 的右視圖。
[0012] 圖中，1- 電機軸，2- 直槽，3- 前端蓋，4、機殼，5- 后端蓋，6- 編碼器罩，7- 緊固螺
釘，8- 溝槽，9- 散熱筋，10- 積水，11- 止口。
具體實施方式
[0013] 參照圖1 至圖5，本實用新型的一種方形交流伺服電機，包括機殼4 和通過螺釘7
固定在機殼4 兩端的前后端蓋3、5，所述的機殼4 和前后端蓋3、5 外形呈方形，并通過止口
11 進行配合。所述機殼4 的外表面設有多條軸向的散熱筋9，相鄰散熱筋9 之間形成直槽
2。前后端蓋3、5 內側各設有一個與所述的直槽2 導通的圓環形溝槽8，所述的溝槽8 位于 直槽2 底部。所述溝槽8 的內徑D1 略小于機殼直槽底部的直徑D2。
[0014] 圖2- 圖5 顯示的是后端蓋5 的結構及其與機殼4 的連接關系，前端蓋3 的結構與
及與機殼4 的連接關系也與后端蓋5 相同。
[0015] 本實用新型的導水原理如下：機殼4 頂部直槽2 內的積水從機殼與前后端蓋連接
處K 流入端蓋上部的溝槽8 內。
由于溝槽8 呈圓環形，故水沿著圓環形的溝槽8 從端蓋上
部流到下部；端蓋圓環溝槽8 下部的水又從溝槽與機殼底部的連接處H 流入直槽中，最后從
底部直槽排出，從而達到機殼直槽不留積水的目的。
[0016] 應該理解到的是：上述實施例只是對本實用新型的說明，而不是對本實用新型的
限制，任何不超出本實用新型實質精神范圍內的實用新型創造，均落入本實用新型的保護
范圍之內。
|
