 3.根據權利要求1或2所述一種伺服電機驅動真空吸塑機，其特征在于：所述的上壓

框與下壓框相對應，所述的風機設置在裝置中間一側位置。

設計的設備經過長時間的使用后易出現液壓站、油缸漏油的情況，導致工作場地不易保持

干凈、整潔，同時傳統的冰箱吸塑機設備�？课恢貌粶�(zhǔn)確、工作時動作不平穩可靠，無過載

保護裝置，經常出現設備因過載而易損壞，維修困難，造成企業無法正常生產，費時費力，給

企業帶來了不必要的財產損失。

實用新型內容

[0003]  針對上述技術存在的缺陷，本實用新型提供一種便于安裝，承載力高，工作效率

高，環保美觀的伺服電機驅動真空吸塑機。
[0004]  本實用新型一種伺服電機驅動真空吸塑機包括：氣缸、下模具臺、下模具電機驅動

機構、成型模、下壓框、下壓框升降機構、上壓框、上真空箱、上真空箱電機驅動機構、風機，

所述的氣缸設置在裝置底部的四個邊角處，所述的氣缸頂部支撐有下壓框升降機構，所述

的下壓框升降機構上設置有下壓框，所述的下模具臺安裝在裝置下部位中間位置，所述的

下模具臺下端設置有下模具電機驅動機構，所述的上真空箱電機驅動機構設置在裝置上端

一側部位，所述的上真空箱設置在上真空箱電機驅動機構下端，所述的上壓框設置在上真

空箱底部，所述的上壓框與下壓框相對應，所述的風機設置在裝置中間一側位置。
[0005]  本實用新型具有以下特點：

[0006]  1) 結構緊湊合理，便于安裝，承載力高，的伺服電機驅動真空吸塑機；

[0007]  2) 工作效率高，環保美觀；

[0008]  3)運行平穩，使用壽命長；

附圖說明

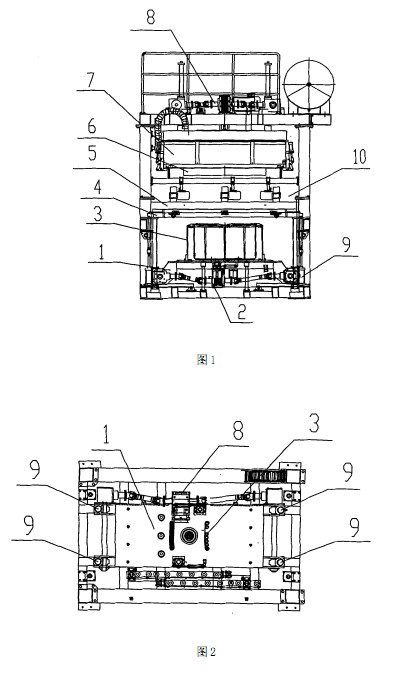

[0009]  圖1為本實用新型一種伺服電機驅動真空吸塑機的側視圖；

[0010]  圖2 為本實用新型一種伺服電機驅動真空吸塑機的俯視圖。

[0011]  其中：1-下模具臺、2-下模具電機驅動機構、3-成型模、4-下壓框升降機構、5-下

壓框、6- 上壓框、7- 上真空箱、8- 上真空箱電機驅動機構；9- 氣缸；10- 風機。

具體實施方式

[0012]  如圖1-2所示本實用新型一種伺服電機驅動真空吸塑機包括：氣缸9、下模具臺1、

下模具電機驅動機構8、成型模3、下壓框5、下壓框升降機構4、上壓框6、上真空箱7、上真

空箱電機驅動機構8、風機10，所述的氣缸9 設置在裝置底部的四個邊角處，所述的氣缸9

頂部支撐有下壓框升降機構4，所述的下壓框升降機構4 上設置有下壓框6，所述的下模具

臺1安裝在裝置下部位中間位置，所述的下模具臺1下端設置有下模具電機驅動機構2，所

述的上真空箱電機驅動機構8 設置在裝置上端一側部位，所述的上真空箱7設置在上真空

箱電機驅動機構8下端，所述的上壓框6設置在上真空箱7底部，所述的上壓框6與下壓框

5相對應，所述的風機10 設置在裝置中間一側位置。

[0013]  本實用新型是這樣實施的：在真空吸塑機工作之前，工作人員先將加熱后的板材，

通過吸塑機外圍的輸送機構輸送到吸塑機里，然后發動吸塑機，所述的氣缸9 上升帶動下

壓框升降機構4 上的下壓框5 向上運動，同時所述的下模具電機驅動機構8 啟動帶動下模

具臺1上的成型�？焖偕仙�，所述的上真空箱電機驅動機構8 啟動帶動上真空箱7下端的

上壓框6迅速下降，所述的上真空箱7下降到一定位置時，所述的上真空箱7 內的真空系統

啟動抽真空吸泡，所述的下模具臺1繼續上升，上真空箱7 同時繼續下降運動到設定位置，

當上壓框6 與下壓框5靠緊時，所述的下模具臺1、下壓框5、上壓框6、上真空箱7組成密

封系統，所述的真空箱內的真空系統釋放真空，下模具臺1 內的真空系統啟動抽真空，此時

已加熱的板料被吸附到成型模上成型，所述的上真空箱7 電機驅動機構啟動帶動上真空箱

7上的上壓框6迅速上升，同時所述的風機吹風冷卻系統啟動，多臺風機把冷空氣吹向已成

型的冰箱內膽加速成型，冰箱內膽冷卻后，所述的氣缸9 下降帶動下壓框升降機構4 上的

下壓框5 向下運動，所述的下模具臺電機驅動機構2 啟動帶動下模具臺1上的成型�？焖�

下降，此時外圍的輸送機構啟動，將制成的成品下線，外圍的輸送機構再將被加熱的板料再

次輸送到吸塑機，如此循環往復，省時省力，提高了產品的生產效率，同時由于真空吸塑機

采用電機驅動，下模具臺和上真空箱升降高度可任意設定，且升降、停止等動作迅速平穩可

靠，無明顯沖擊現象，所用的電機機構帶動裝置，在實際生產中定位準確；且在設備突然斷

電時電機制動抱閘，下模具臺1和上真空箱7不會因自重向下掉落，電機機構設有過載保

護，設備不易因過載而損壞，延長了設備的使用期限，便于工作人員長時間操作。

[0014]  最后應說明的是：以上實施例僅用以說明本實用新型而并非限制本實用新型所描

述的技術方案；因此，本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或

等同替換；而一切不脫離本實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本

實用新型的權利要求范圍中。
