1.一種永磁伺服同步電動機三相繞組，所述電動機定子鐵芯36槽，極數8 極，相數3
相，其特征在于，所述定子鐵芯斜槽，在定子的36槽中布置三相單層繞組，a相繞組ax 由6
個線圈組成，即2-6，10-14，15-20，21-25，29-33，34-1 ；a 從第2槽引出，x 從第34槽引出；
b 相繞組by 由6個線圈組成，即5-9，13-17，18-23，19-24，28-32，36-4 ；b 從第5槽引出，y 從第36槽引出；
c相繞組cz 由6 個線圈組成，即8-11，12-16，22-26，27-30，31-35，3-7 ；c 從第8 槽引
出，z從第3槽引出； 所述三相單層繞組，平均節距為4，每個線圈匝數都相等，每個槽中繞組都是單層； 線圈引出線采取Υ接法，即三個繞組的x、y、z聯結在一起，不引出，由a、b、c 引出；所
述三相單層繞組三相互差120°電角度，構成對稱的三相繞組。
2.根據權利要求1所述的一種永磁伺服同步電動機三相繞組，所述定子鐵芯斜槽度為 0.53個齒距。
本發明涉及一種永磁伺服同步電動機三相繞組，屬電機繞組技術領域。
[0002] 背景技術
一種現有的永磁伺服同步電動機，定子鐵芯槽數36槽，極數為8 極，相數為3相，
每極每相槽數q=3/2，為分?jǐn)?shù)槽，定子鐵芯不斜槽，按分?jǐn)?shù)槽常規設計，是節距為4 的短距
雙迭繞組，這種繞組存在下述缺點：（1）電機小，極數多，槽數36槽，其槽形小，在其中下雙
層繞組，槽利用率低，槽滿率高，嵌線圈困難，且線圈易受傷破損；（2）三相繞組的相電勢波
形很差，計算相電勢波形諧波含量高達21.03%，線電勢波形諧波含量也達3.35% ；電機溫升 高，振動、噪聲大，運行品質差，低速轉矩小，嚴重影響電機低速運行。
[0003] 發明內容
本發明的目的是，對上述電機存在的缺點進行改進，使繞組嵌線工藝簡化、容易，能提
高槽的利用率；另外，通過改進，能使三相繞組的相電勢和線電勢諧波含量大幅度降低，以
增大低速轉矩，并降低溫升，減小電機振動、噪聲，提高電機運行品質。
[0004] 本發明的技術方案是，將三相對稱繞組由節距為4 的雙迭雙層繞組，改為三相對
稱繞組平均節距為4 的單層繞組；并且輔之以定子鐵芯斜槽，斜槽度為0.53個齒距。通過
這二方面的改進，達到發明的目的。
[0005] 本發明一種永磁伺服同步電動機三相單層繞組，所述電動機定子鐵芯36槽，極數
8 極，相數3相，所述定子鐵芯斜槽，在定子的36槽中布置三相單層繞組，a 相繞組ax 由6
個線圈組成，即2-6，10-14，15-20，21-25，29-33，34-1 ；a 從第2槽引出，x 從第34槽引出；
b 相繞組by 由6個線圈組成，即5-9，13-17，18-23，19-24，28-32，36-4 ；b 從第5槽引
出，y 從第36槽引出；
c相繞組cz 由6個線圈組成，即8-11，12-16，22-26，27-30，31-35，3-7 ；c 從第8 槽引
出，z從第3槽引出；
所述三相單層繞組，平均節距為4，每個線圈匝數都相等，每個槽中繞組都是單層。線圈
引出線采取Υ接法，即三個繞組的x、y、z聯結在一起，不引出，由a、b、c 引出；所述三相單
層繞組三相互差120°電角度，構成對稱的三相繞組。
[0006] 本發明與現有技術比較的有益效果是，通過技術改進，可提高永磁伺服同步電動
機的低速轉矩，降低三相繞組相電勢和線電勢的諧波含量，減小電機振動、噪聲，提高電機
運行品質，同時，由于繞組改為單層繞組，簡化了嵌線的工藝，降低了電機溫升，大大提高了
產品的質量。
[0007] 本發明適用于永磁伺服同步電動機的定子繞組結構。
[0008] 附圖說明

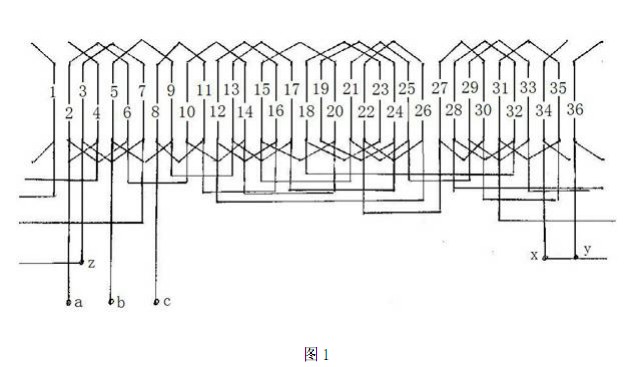

附圖1為本發明的三相繞組展開圖。
具體實施方式
[0009] 本發明在一種永磁伺服同步電動機上具體實施，該永磁伺服同步電動機定子槽數
為36槽，極數為8 極，相數為3相，其定子鐵芯采取斜槽措施，斜槽度為0.53個齒距，采取
定子斜槽極大地削弱了齒諧波，也較大程度削弱了5 次以上的其它次諧波，同時減少了齒
槽轉矩。
[0010] 本發明實施例在定子鐵芯的36槽中布置三相對稱的單層繞組，分別為ax、by、cz，
如附圖所示。
[0011] a相繞組ax 由6個線圈組成，即2-6，10-14，15-20，21-25，29-33，34-1 ；a從第2槽
引出，x 從第34槽引出；
b 相繞組by 由6個線圈組成，即5-9，13-17，18-23，19-24，28-32，36-4 ；b 從第5槽引
出，y 從第36槽引出；
c相繞組cz 由6個線圈組成，即8-11，12-16，22-26，27-30，31-35，3-7 ；c 從第8 槽引
出，z從第3槽引出。
[0012] 本發明實施例三相單層繞組，平均節距為4，每個線圈匝數都相等，每個槽中繞組
都是單層。線圈引出線采取Υ接法，即三個繞組的x、y、z聯結在一起，不引出，由a、b、c
引出；所述三相單層繞組三相互差120°電角度，構成對稱的三相繞組。
[0013] 本實施例采用三相單層繞組，嵌線容量，工藝簡單；節省了工時和層間絕緣材料
提高了槽的利用率。
[0014] 本實施例三相單層繞組，計算其相電勢波形諧波含量僅為10.38%，比原常規雙
層繞組的21.03% 下降50.64% ；其線電勢波形諧波含量僅為0.76%，比原常規雙層繞組的
3.35% 下降77.31%，諧波含量都大幅度降低，這有利于加大低速轉矩，降低溫升，減少振動、
噪聲等，提高了電機的運行品質。
|
