57BL52-230 無刷直流電動機是一款高轉速的無刷直流電動機，電機的****設計理念，考慮到用戶的安裝寶貴空間。是一款 小體積 高轉速 大功率的一款無刷直流電動機。
****的實物拍攝。
電氣參數
| 57BL52-230 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
極數 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
|
Kg |
mm |
mm |
|
| 57BL52-230 |
24 |
60 |
3000 |
0.18 |
8 |
4 |
0.55 |
52 |
20 |
165 |

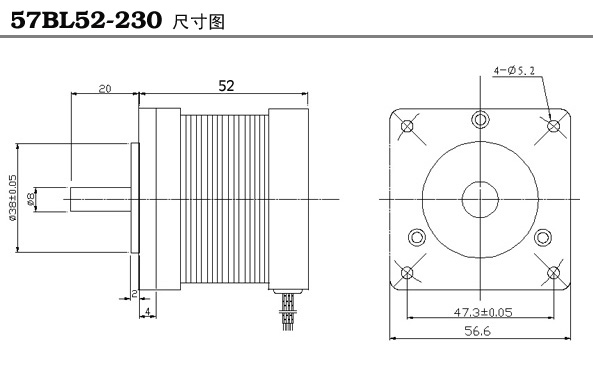

機械參數
57BL52-230 無刷直流電動機 搭配上 ZM系列的無刷控制器可達到****的效果。

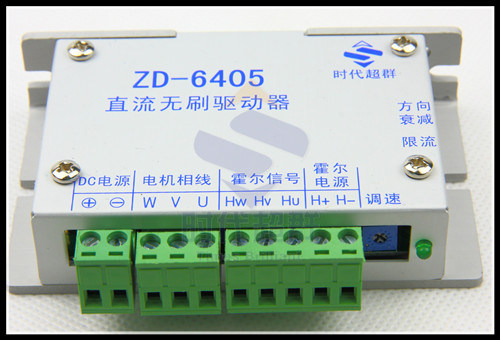

ZM-6405無刷驅動器控制器 是一款簡易型的無刷控制器，可內部控制速度和方向。

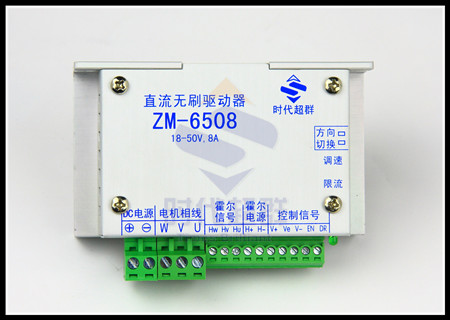

ZM-6508無刷控制器 是一款****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)
采用進口的無刷驅動芯片為主芯片加工而成，
ZM-6508無刷控制器是一款大電流 而且體積又很小的一款無刷驅動器，接口全采用超高速光耦隔離，外接電位器控制 外接上位機控制，都可實現。內部具有閉環穩速功能，在大負載的時候仍能保持轉速穩定。
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
