6716集成無刷IC.
主要特征：
主電源電壓VBB ＝75V(max)，推薦電源電壓：20V～60V
內藏Logic 電源用5V or 3.3V ／1A 輸出的 SW 型DC-DC
額定長期輸出電流 Ioave(max)：10A，20A，30A
峰值輸出電流Iopeak(max)：20A，40A，60A （起動，剎車電流）
霍爾IC 輸入對應
具有以下所列的各種保護功能
◎ 過電流保護電路
◎ 過電壓保護電路
◎ 電機鎖定檢測電路
◎ 過熱保護電路
◎ 低電壓動作保護電路
◎ SW 型DC-DC 的過電流保護電路
各種保護功能動作時，輸出報警信號 （Fault 、OVP※）
說明書下載請加qq:928221169

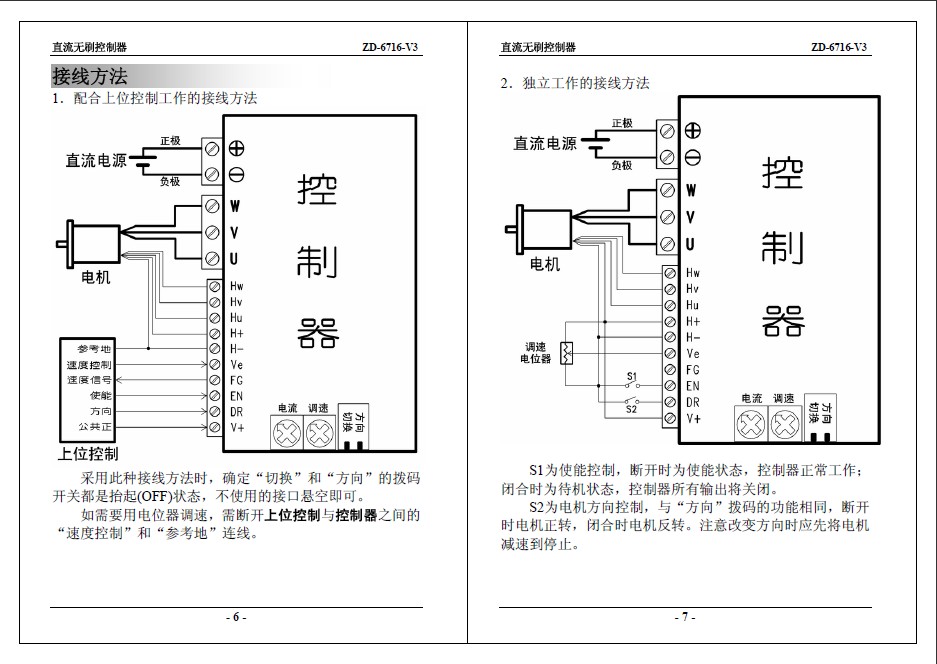

無刷控制器的接線圖：

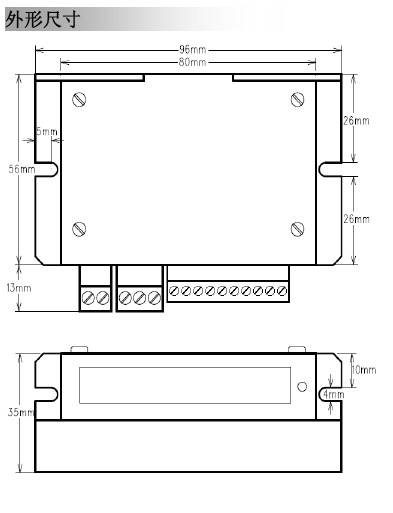

尺寸圖：
| |
|
 |
