42直線導軌滾珠型絲杠導軌
長400mm，有效行程300mm，含電機總長為350mm。絲杠導程為4mm，即電機轉一圈絲杠轉動距離4mm。滑塊移動速度1—50mm/s。

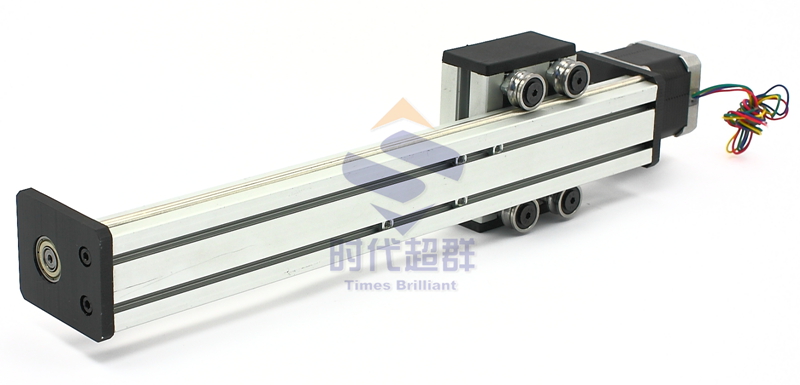

直線導軌整體圖：

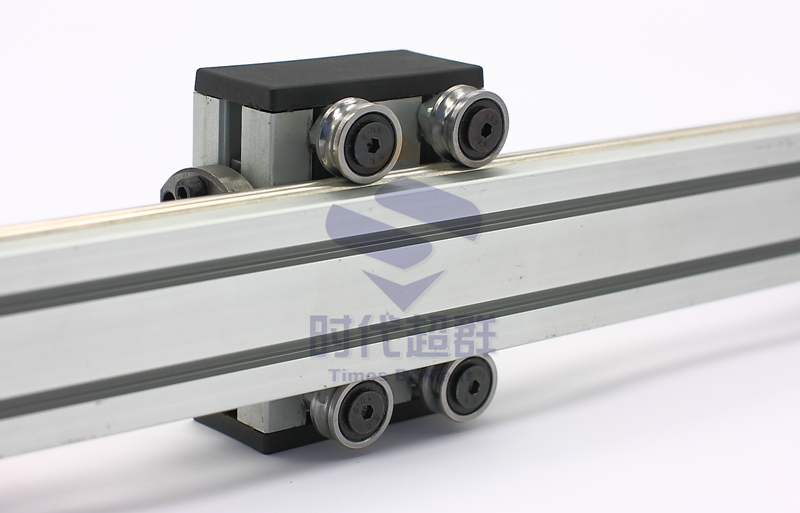

直線導軌背部圖：

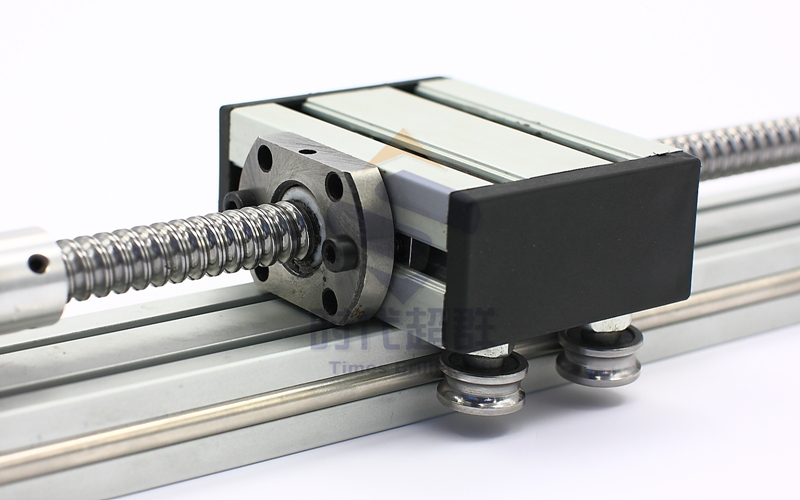

滾珠絲杠細節圖：精度更高
使用壽命更長

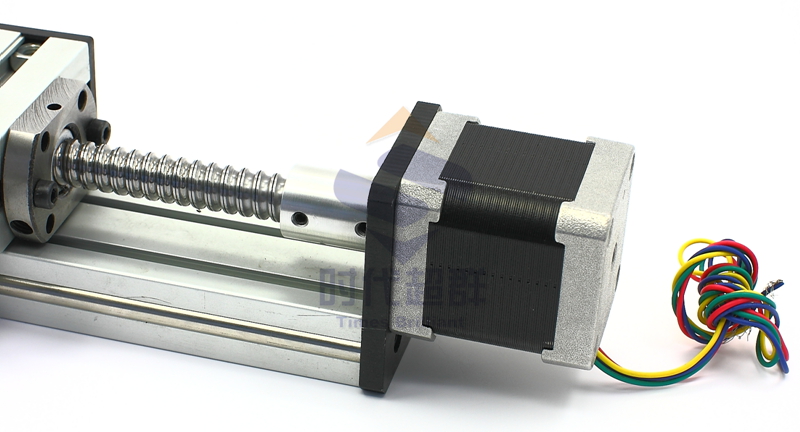

電機與聯軸器：

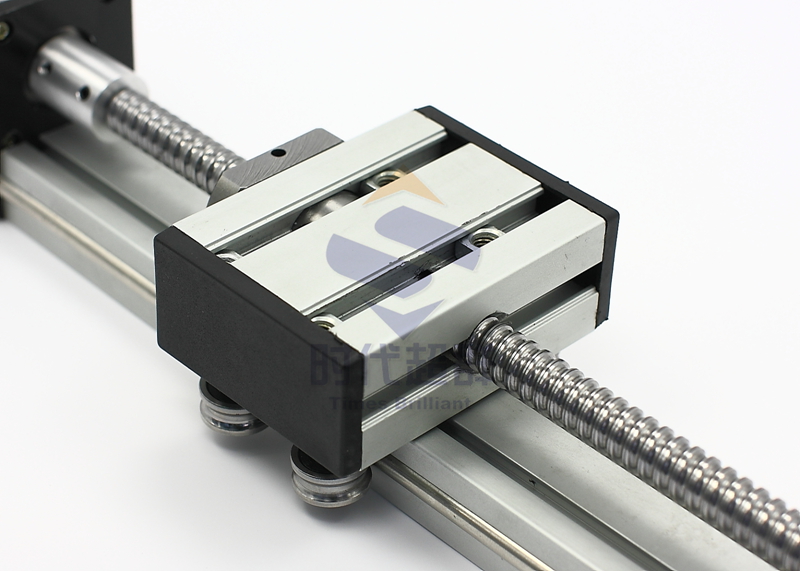

滑臺特寫：
圖紙電機為42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。
可搭配驅動器（推薦兩款可安裝在電機背部，超級省空間的驅動器）
ZD-M42兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;****輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。
ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC
32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。 聯系方式：QQ:467102884
