CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，例如CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠，可配42/57步進電機、無刷電機，60閉環伺服電機等。 客戶要求導軌水平載重10KG，速度50MM/S。選擇一款電機和配套的驅動如下：

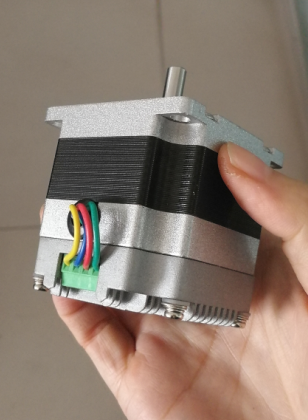

時代超群兩相混合式步進電機57HBS40AL4-TF0，搭配的是帶散熱外殼的新款一體式驅動器ZD-M57P,電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。機身高40MM，扭矩0.4N.m，電流3A，軸徑Φ6.35MM，D軸，軸長22mm，可根據客戶要求定制，廣泛適用范圍于激光、醫療、紡織、安防等行業。
ZD-M57P兩相步進電機驅動器，采用微型設計，安裝便利，可與 57 步進電機一體化；散熱鑄鋁封閉型外殼；停止運行時自動半流,無鎖相噪聲；并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平；電流 2-4.5A 連續可調；1/2/4/8/16/32/64/128 細分可選 產品參數  電氣接口
兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。 注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF
