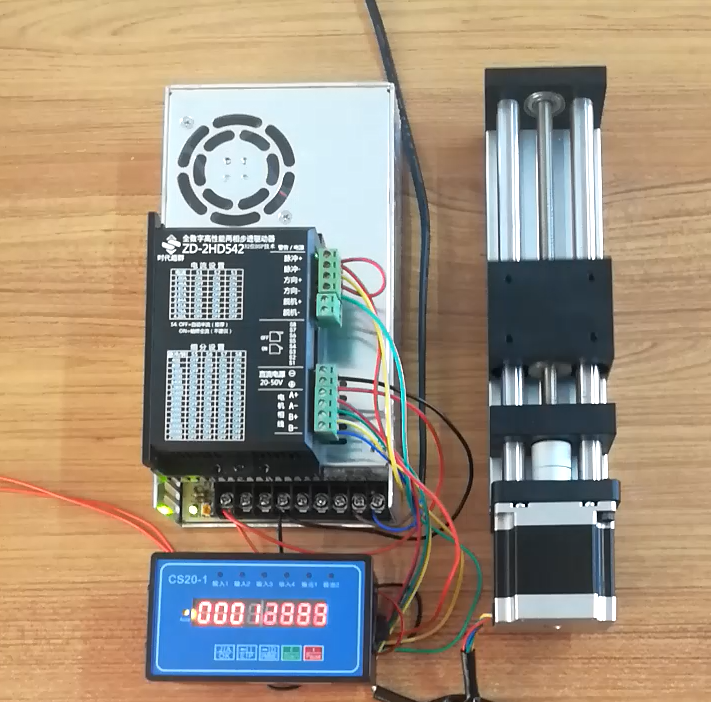

上圖為時代超群T型絲桿直線導軌滑臺配57步進電機驅動控制套裝，選用了有效100的直線導軌ETX0808-100A，一款1.2NM步進電機，數字式驅動器和一款可編程控制器。一個24V開關電源給驅動和控制供電，具體產品做如下介紹。

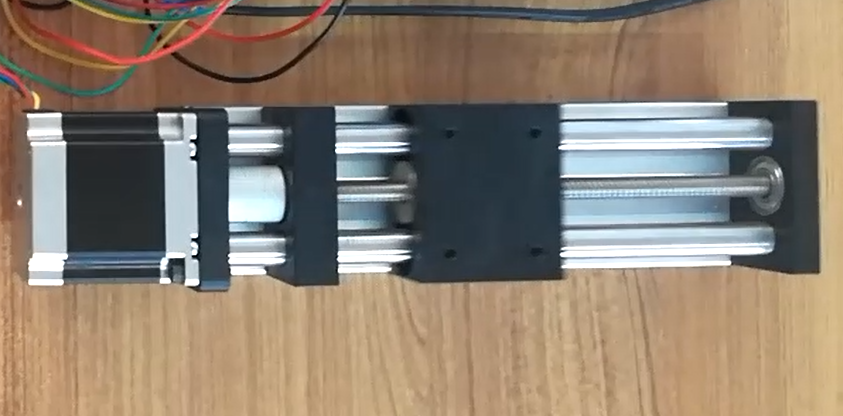

上圖為時代超群ETX0808-100A梯型絲桿導軌，有效行程長度100mm，導程8mm，絲桿直徑8mm，****水平載重30Kg，遲滯載重10KG,精度0.1mm/每300mm，速度1-66mm/秒。搭配的是兩相混合式步進電機57HBS56AL4-TF8,步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，Φ8MM，電機結構簡單、可靠性高、經濟耐用。搭配數字式驅動器ZD-2HD542輸出力矩更大，效果更好。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 CS20-1是我公司****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自動化產業 例如:自動制袋機，自動切分機，粉劑包裝機。其它任何您想實現的步進電機單軸控制器。
可開發專機控制器�？刂祁A(yù)留串口功能，可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由客戶定制，本公司****研發出一種控制方式，即在第一軸的電機運動過程中，可按照條件啟動第二軸電機，在不影響第一軸電機運行的情況下，啟動第二軸電機，按照系統的升降速運行到指定速度，以及指定距離，保證不會丟步，此控制方式好多場合非常需要，但市面上無此種控制，如果有需要可以與本公司聯系。 聯系方式：QQ:467102884 電話：13811070445（劉女士） 相關文章： 可載重100KG的加強型精密導軌滑臺 新款CBX系列滾珠絲桿線性導軌 客戶定制帶手輪雙圓軸滾珠絲桿直線導軌 有效行程為1200MM的加強型雙圓直線導軌 客戶定制雙滑塊可獨立運動線性導軌 客戶定制有效行程為20MM的線性導軌 客戶定制有效行程為200、600、1100mm的雙線型導軌 客戶個性化定制服務——雙滑塊導軌【視頻資料】 非標定制加長型同步帶導軌測試視頻 |
