CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，例如CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠。

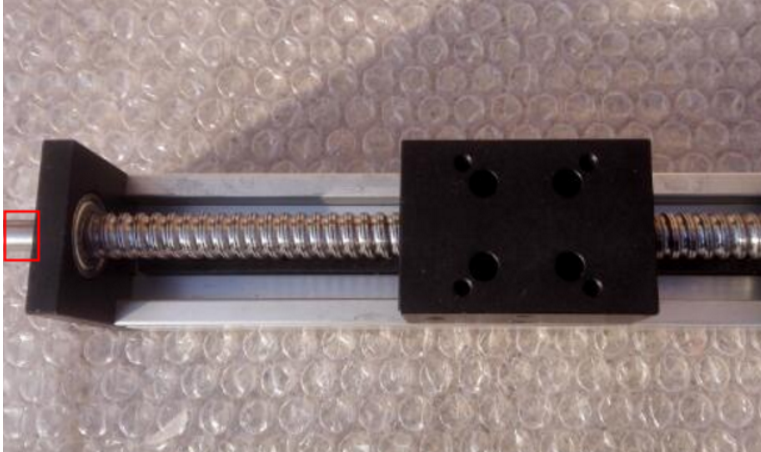

客戶想在這款導軌的基礎上，在電機端的對面，也就是軸承端伸出一個長8mm，軸徑也是8MM的出軸，用于加裝編碼器，如上圖
搭配時代超群42步進電機42HBS48BL4-TF7，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ8MM，銑扁，軸長24mm，線長350MM，電機和導軌用聯軸器鏈接。 另外客戶還配了兩個限位開關.來控制電機往復運行
LJ12A3-4-ZBX-18-8接近開關是一種電感式接近開關，無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc)裝置提供控制指令。它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。 三根線的接線接法： 粽色的是接電源的正極，蘭色的是接電源的負極，黑色的是接載（信負號輸出）。 二根線的接線方法（DC或AC)： 棕色線連接負載的負極，負載的正極線再連接電源的正極，蘭色的直接連接電源的負極。 具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！
圓柱直徑18mm（毫米） 檢測距離：8mm（毫米） 工作電壓：DC 6-36V 輸出形式：NPN三線常開 直流三線接近開關的三根線分別是：棕色線---電源正極 藍色線---電源負極 黑色線---輸出信號 【功能用途】：LJ系列接近開關（又稱無觸點行程開關）的作用是在接近金屬時就動作，廣泛應用于機床及其他設備的控制之用。 相關文章：
