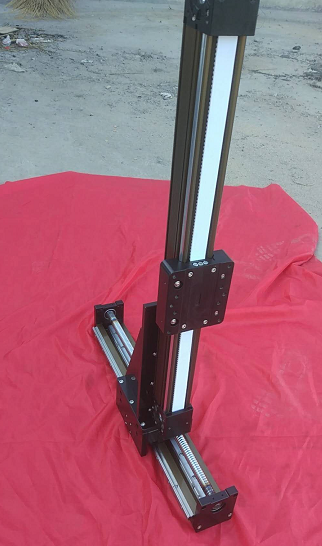

上圖是客戶定制的一款滾珠絲桿搭配同步帶導軌做XZ模組，客戶垂直方向上要求速度比較高，負載比較小，選用時代超群60型材同步帶導軌，負載3KG，可以以800MM每秒的速度高速運行。水平方向上，采用絲桿導軌，負載能力比較大，同時這兩款導軌可以用三角板連接好。穩定性更高。
DS60M125C系列同步帶有效行程可做到50mm-3000mm，水平載重20kg.同步帶采用高剛度鋁合金做機體；運行速度快，****可到15米/秒；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。

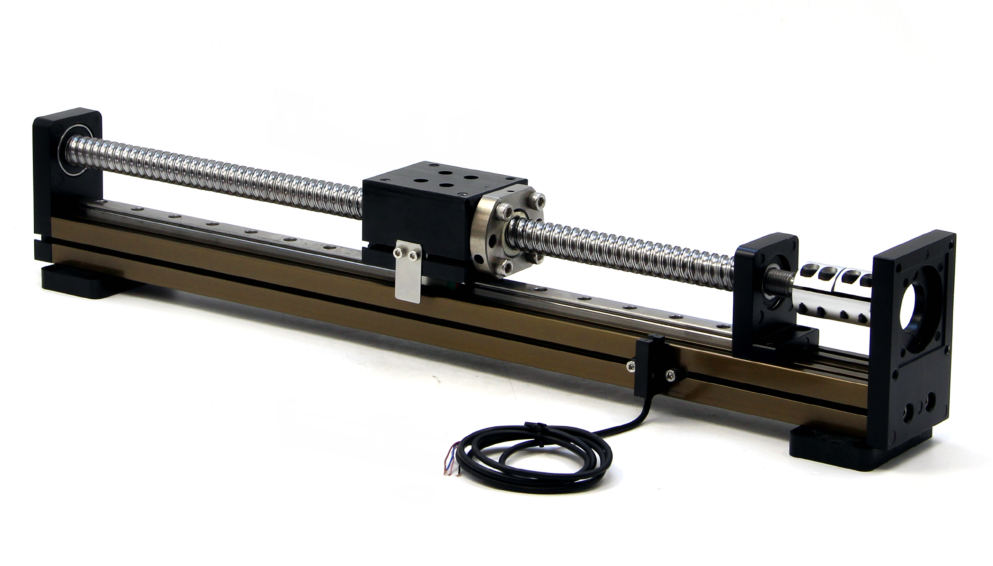

上圖導軌為我公司生產的線性滾珠絲杠直線導軌滑臺，水平載重50kg，垂直載重10kg,定位精度0.03MM，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此款有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、無刷電機，60閉環伺服電機等。 可搭配CM28系列雙軸控制器，效果很好。
可編程自動化控制器CM28L系列是時代超群全新開發的單軸，雙軸控制系統，具有微米（μm）級精度控制功能，可實現復雜的單，雙軸專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。CM28L系列控制器適用于焊接、鉆孔、切割、分度、沖床等單，雙軸機械的控制。本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。 技術特點 實現X單軸或X,Y兩軸控制 數字插補技術實現X-Y聯動 梯形加減速控制 位置指令范圍-99999.999mm ~ +99999.999mm 最小指令單位0.001mm，指令電子齒輪比分子1~99999，分母1~99999 10路輸入，8路輸出 輸出采用mos管控制通斷，每通道750mA阻性負載，200mA感性負載。 具有反向間隙補償功能 速度倍率功能，多級調節 漢字指令型編程，簡單易懂 選擇性I/O功能配置功能 可存儲20個程序 提供操作級，設備級密碼管理功能。方便設備管理
聯系方式：QQ:467102884 電話：13811070445（劉女士）
