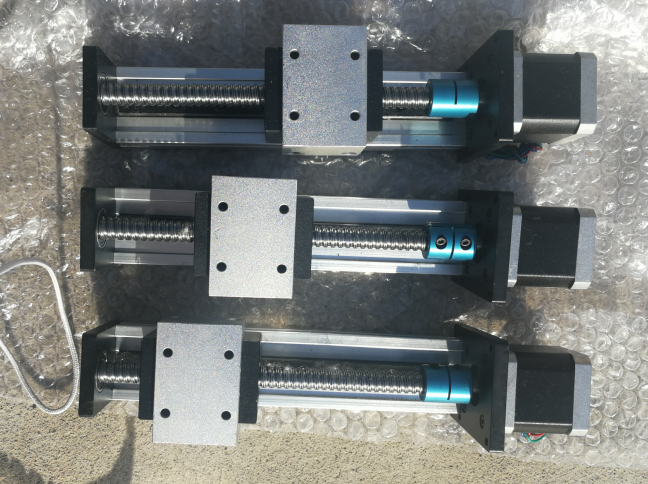

上圖是客戶定制的一款CBX系列線性滾珠絲杠直線導軌，滑塊是根據客戶要求定做的，電機的連接片，軸承片都是支持定做的。
此款導軌水平載重30kg，垂直載重10kg,定位精度0.03MM，例如CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠，可配42/57步進電機、無刷電機，60閉環伺服電機等。 上圖導軌搭配的是42步進電機42HBS48BL4-TF7A兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，高速大力矩、低噪音；可靠性強,溫升小、運行平穩。
可搭配驅動器ZD-M42兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;****輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能。
