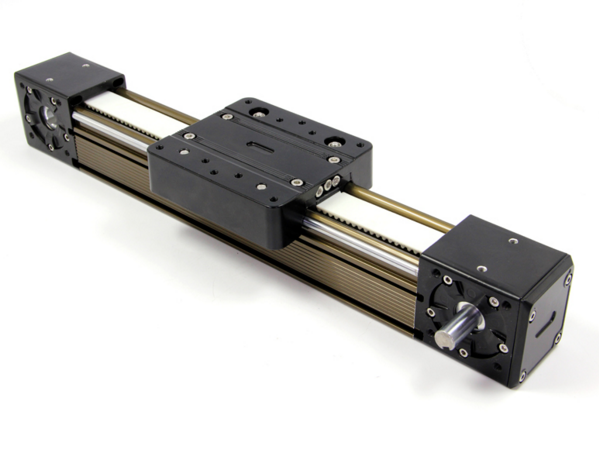

上圖為客戶定做的涂膠機用XYZ模組，采用是時代超群DS45M75系列同步帶，座體為一次性鋁擠壓成型，較普通鋼板或鋁板拼接而成的座體，剛性好，直線度高，抗扭曲性強等特點，從而有效提高了滑臺整體的強度和精度。
DS45M75系列，可配42、57步進電機 60伺服電機此系列同步帶有效行程可做到50mm-3000mm，水平載重15kg.客戶定制兩條同步，導程75MM 導軌寬45MM，同步帶采用高剛度鋁合金做機體；運行速度快，****可到2000mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。 產品尺寸圖如下：
X軸采用的電機86HBP115AL4S-TK0兩相混合式步進電機步距角1.8°，扭矩8.5N.m，電流4A，機身高115MM，軸徑Φ14MM，鍵5，出軸長36mm。配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。

Y軸采用的是兩相步進電機57HBP112AL4-TFA三相混合式步進電機 步距角1.8°，扭矩2.8N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。
Z軸方向兩相混合式步進電機57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用。
