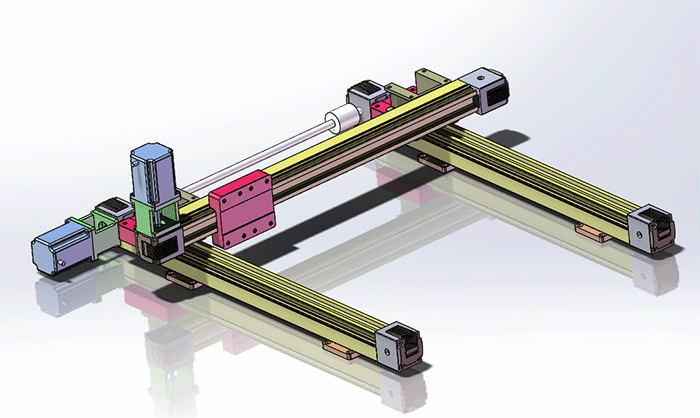

DS45M75系列同步帶導軌，導軌有效行程可做到50mm-3000mm，水平載重15kg，導程75MM 導軌寬45MM，同步帶采用高剛度鋁合金做機體；運行速度快，****可到1500mm/s；有效行程大，最長可做到3米。

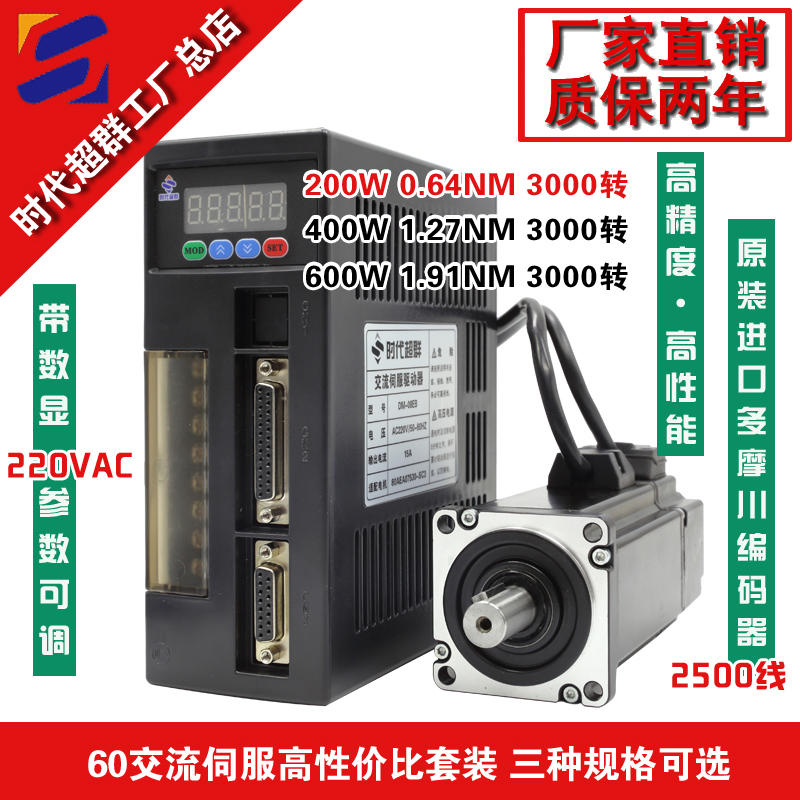

此模組建議負載10kg內 我們知道同步到導程75MM，即電機轉一圈移動75MM，那么如果想達到1.5M每秒的移動速度，那么每秒鐘需要電機運轉1500/75mm=20圈，那么一分鐘需要移動20*60=1200圈，那么普通的步進電機是不能滿足的。閉環步進電機可以達到1m/s的速度，要想達到1.5m/s的速度就需要配伺服電機，在根據負載的大小選擇和是大小的電機。 下面是客戶選用的負載10KG，移動速度1.5M/s選用的200W伺服電機驅動套裝  時代超群的60系列交流伺服電機60AEA02030-SC3。0.637N.M 200W 3000轉 電機法蘭60*60，軸徑14mm，電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；此電機出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動DM-08EB采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。 同步帶模組滑臺推薦 ：
此模組建議負載5KG內
此模組建議負載5KG內
同步帶搭配60伺服電機，摩擦系數小，噪音低，維護少，高速性能更好更穩定。可任意組裝，接收非標定制；具有高等級機械效率。 聯系方式：QQ:467102884 電話：13811070445（劉女士） 相關文章：
