上圖為時代超群57閉環57EBP98ALC-TF0及配套驅動器HBS57，一款高性價批套裝，DC20-70V供電（帶57電機建議DC24V），電機配套1000線編碼器，扭矩2.2NM，高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。配套驅動器HBS57采用全新32位DSP數字式驅動器，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分。 此款電機可搭配RV30或者RV25系列蝸輪蝸桿，搭配RV25蝸輪蝸桿機械結構緊湊、體積外形輕巧、小型高效，客戶由于體積限制。所以采用了RV25系列蝸輪蝸桿。
蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。時代超群蝸輪蝸桿減速機熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用。
蝸輪蝸桿安裝尺寸圖

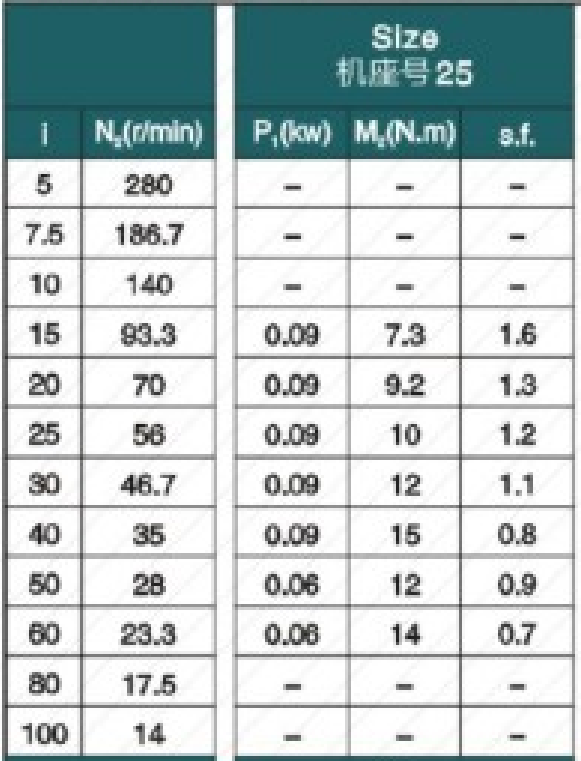

2.2NM閉環步進電機搭配30速比蝸輪蝸桿輸出扭矩能達到多少呢？ 2.2nm*30速比*60%輸出效率=39NM＜12NM（即減速機額定輸出扭矩）那么這款步進電機搭配減速機的靜輸出扭矩也只有12NM，步進電機轉速一高扭矩會相應降低，所以額定的輸出扭矩約會降低，減速必要選的大一些。
客戶選用閉環步進電機的原因？9.9 1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備 聯系方式：QQ:467102884 電話：13811070445（劉女士）
