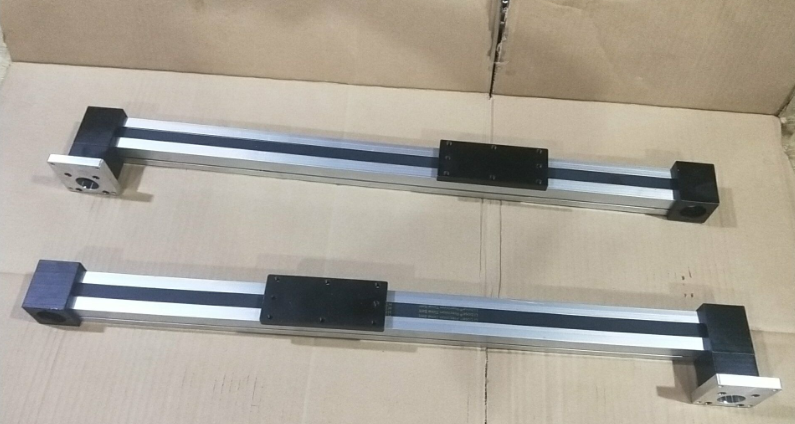

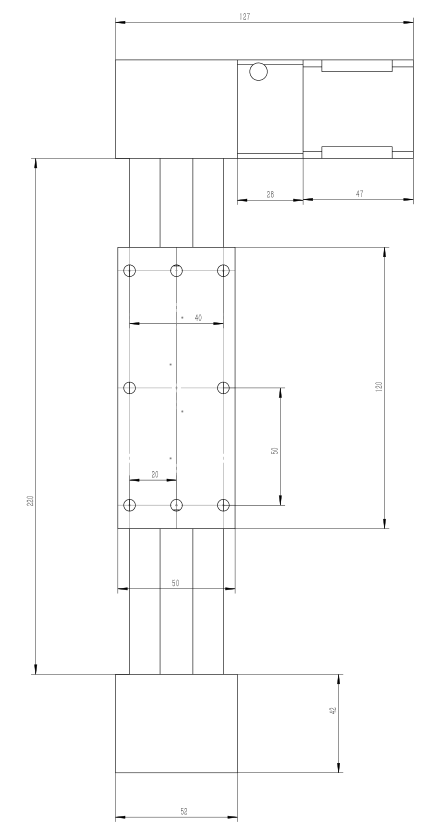

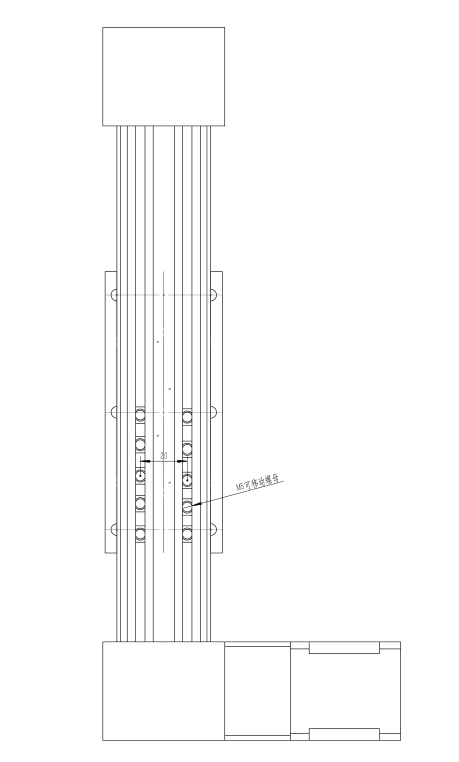

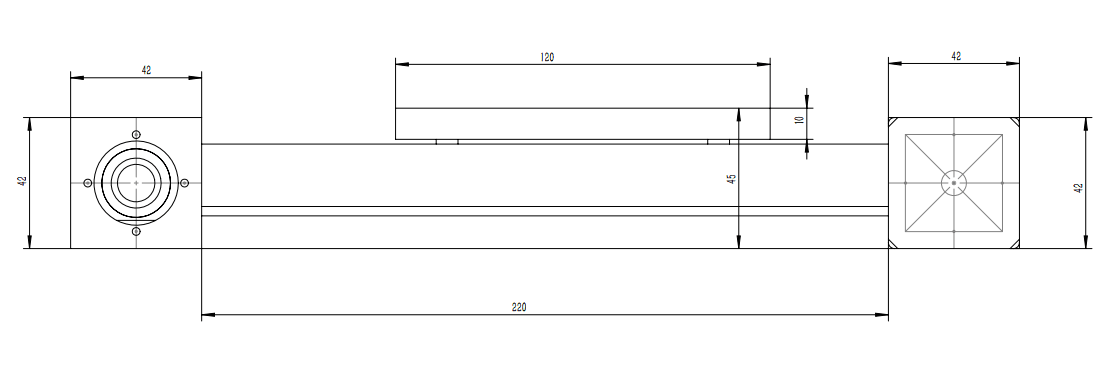

上圖為40型材寬時代超群DSXM系列密封款同步帶直線導軌，此系列同步帶有效行程可做到50mm-3000mm，水平載重20kg。同步帶采用高剛度鋁合金做機體；運行速度快，****可到800mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。導軌的尺寸圖如下:

此系列導軌可配42、57步進電機 60伺服電機，需要相應的連接件來安裝。上圖在42連接件的基礎上加了一個57的連接片，可裝57步進電機
兩相混合式步進電機57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，電流3A，機身高56MM，出軸長22mm，軸徑Φ6MM或者Φ8MM，圓軸或者銑扁均可定制，此款電機結構簡單、可靠性高、經濟耐用。
如果垂直使用，可以采用1.2NM加剎車步進電機，剎車供電24V，斷電剎車。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
