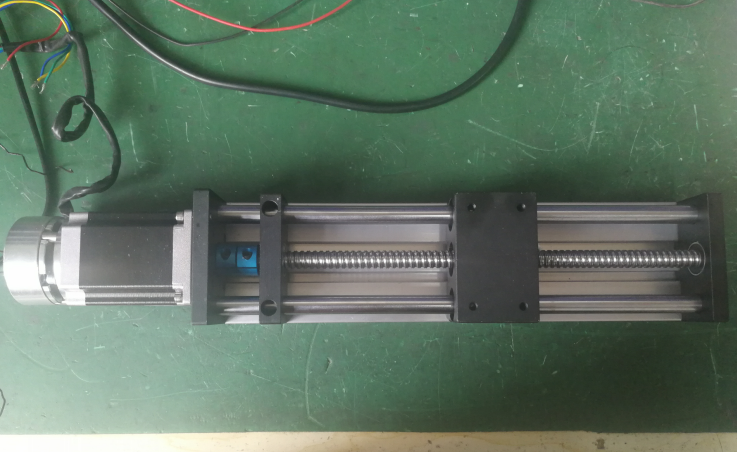

上圖為客戶選用第一款EBX系列直線導軌，客戶想利用此導軌，垂直負載10Kg做上下運行，移動速度40MM/S，根據客戶的要求，我們?yōu)榭蛻暨x用了一款EBX1204J-200導軌滑臺，此款導軌精度可達0.03mm，運行平穩！導軌水平載重50KG，垂直載重10KG，絲桿12MM，電機轉一圈移動4MM，客戶要求每秒移動40MM，那么一秒鐘需要轉10圈，一分鐘60圈即可，普通的步進電機就能滿足。 經過和客戶溝通，最終為客戶選用了一款1.5NM帶剎車步進電機，導軌在垂直使用時，剎車時必不可少的，這是因?yàn)椴竭M(jìn)電機斷電以后，電機就失去了自鎖力，加了剎車以后防止在斷電情況下，負載突然下滑。 時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。
57HBP76AL4-TKAB兩相混合式步進電機 步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm，帶剎車。剎車電流1A，24V。 搭配數字式驅動器ZD-2HD542使得電機的輸出力矩更大、低噪音；溫升小、運行平穩。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
