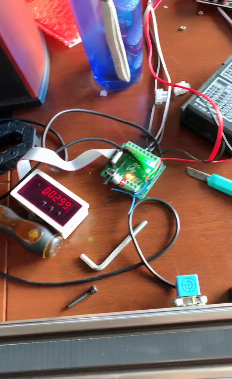

上圖為客戶定做的一套同步帶導軌系統，選用的是60型材同步帶，時代超群57的步進電機，驅動器，和CS10-2控制器。利用限位來控制導軌在一定行程內往復運行。 客戶上電以后發現導軌在小范圍內的來反運行。電機有明顯的抖動。這說明電機的線序接錯了�？蛻�(hù)購買的是一款八線的步進電機。有兩種線序接法

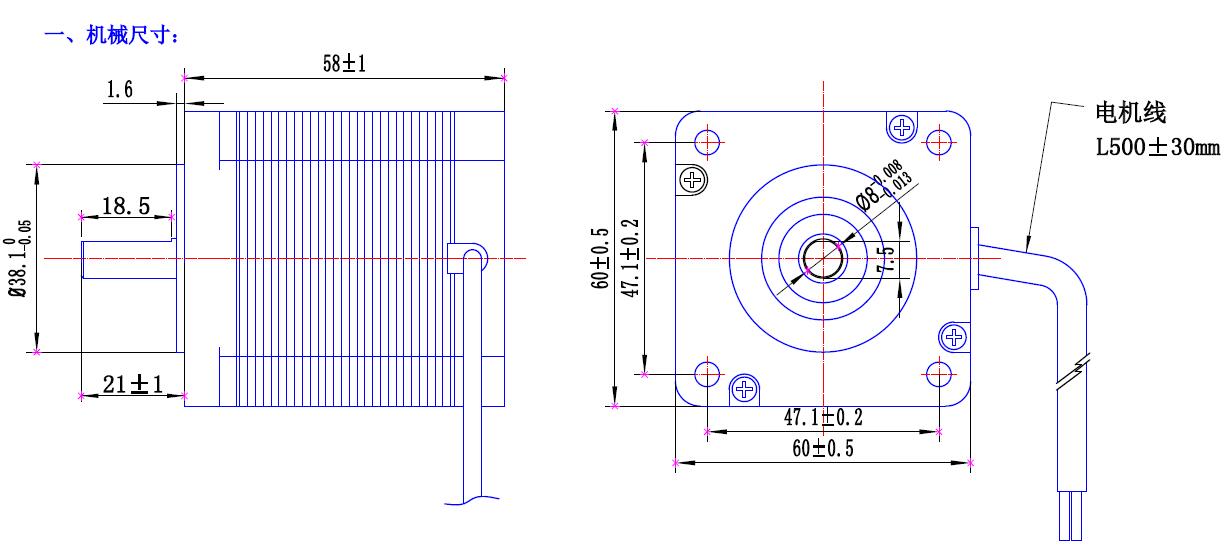

時代超群供應的混合式兩相步進電機60HBN58AL8-TF0兩相混合式步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高58MM，軸徑Φ8MM，銑扁，出軸長21mm,八線，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。

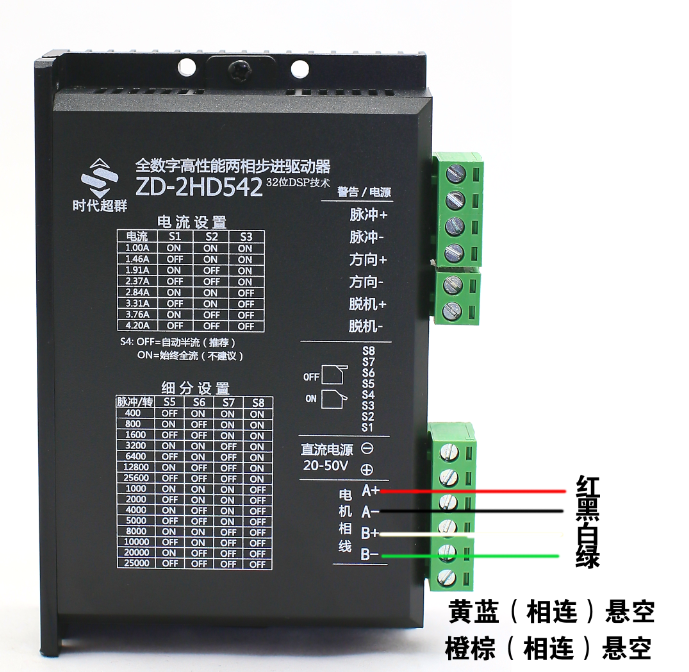

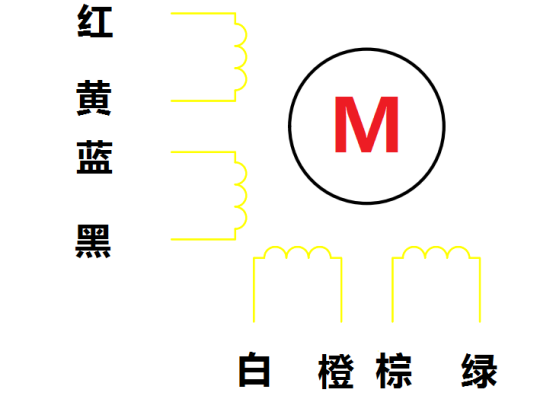

配套驅動器ZD-2HD542是我公司采用自主研發的高性?xún)r(jià)比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。廣泛適用范圍于激光、醫療、紡織、安防等行業。 此款電機有把根線分別為：紅=A+ 黃=A- 藍=B+ 黑=B- 白=C+ 橙=C- 棕=D+ 綠=D-
并聯接法適合高速 （400-600轉每分鐘）
串聯適合低速 （0-200轉每分左右）

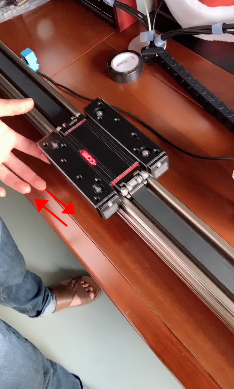

按照上圖所示，客戶接好以后，發現電機仍然不轉。電機也沒有自鎖力，圖如下方
細心的客戶可能會發現，客戶線序是對了，但是，懸空的藍色和黃色，橙色和棕色的線并沒有短接上。短接上以后客戶就能正常工作了。
CS10-2是我公司****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。
系統特點：
· 控制軸數：?jiǎn)屋S · 指令特點：任意可調速 · ****輸出頻率：50 KHz · ****頻率：299 HZ · 轉接板：控制器自帶轉板方便與驅動器接線 · 手動運行功能：正反轉、調速控制 · 電源：DC 12V-24V · 電位器：轉接板可外接電位器 , 轉接板也自帶點位器（電位器10K）CS10-2 單軸步進/ 伺服控制器 · 限位：可接正限位負限位 · 限位模式切換：（第一種限位是：碰到任何限位都減速停止。第二種限位是：碰到A 限位減速停止朝B 限位方向轉 動，碰到B 限位減速停止朝A 限位方向轉動無限循環轉動） · 升降速：自帶升降速功能（升降速值不可調） · 顯示功能：實時顯示速度頻率（可定制實時顯示速度控制器） · LED 燈：轉接板自帶 電源 脈沖 方向 輸入口LED 指示燈 此款控制器如何和驅動器接線呢？
