今天就DM系列伺服電機驅動套裝給大家講解一下，怎么不接控制器的情況下。來實現電位器模擬量調速，開關控制正反轉，和電機的啟動停止。

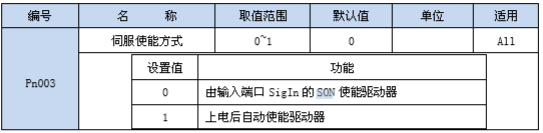

客戶要求，電位器調速，開關一直接通的時候，電機轉，斷開的時候電機停止。另一個開關的通斷來控制方向 首先，電機，驅動接好線，控制端口什么也不用接 pn003調為0，由輸入signin 口來使能驅動器，控制電機的啟動和停止

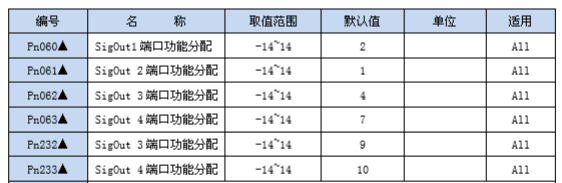

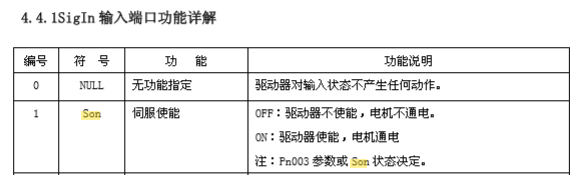

利用SIGNIN口必須吧9.10腳供電24V 此時，我們吧SIGNIN 1口PN060設置為1，那么SIGNIN1口接通的時候電機就轉，斷開的時候電機就停止
加入我們吧SIGNIN2口設置為方向，那么我們需要吧PN061設置為18，指令取反
此時SIGNIN2端口通的時候電機一個方向，斷的時候另外一個方向
電位器調速如何實現 如果是控制電機轉速，需要吧PN002改為1，如果是扭矩模式，需要吧PN002改成0，接下來就是如何用模擬量控制，接電位器調速需要用到CN2端口，我們要了解CN2端口各個角的意思。打開說明書第14頁
上紅框部分適用于外接電位器調速的端口，除了上述端口，還需要一個24V電源和一個10V的電源（可以用12V電源降壓到10V，客戶購買伺服是可以一同購買） 示意圖如下：
實物圖如下：
時代超群生產的交流伺服電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；電機慣量適中，滿足各種場合使用。軸長、軸徑、出軸處理方式等可根據客戶定制。被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小，可做成220V或者380V，加裝減速機，編碼器做成****值式樣。
配套驅動采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。可增加232或者485串口通信功能。 時代超群以下系列的伺服電機均可加串口通訊功能
另外還有高壓系列
聯系方式：QQ:467102884 電話：18710050116（劉女士）
