客戶想利用導軌滑臺，實現100MM/S移動速度水平帶動20KG負載做往復運動，不知道選擇什么什么樣的導軌合適，導軌導程選的多大的，選多大電機合適。

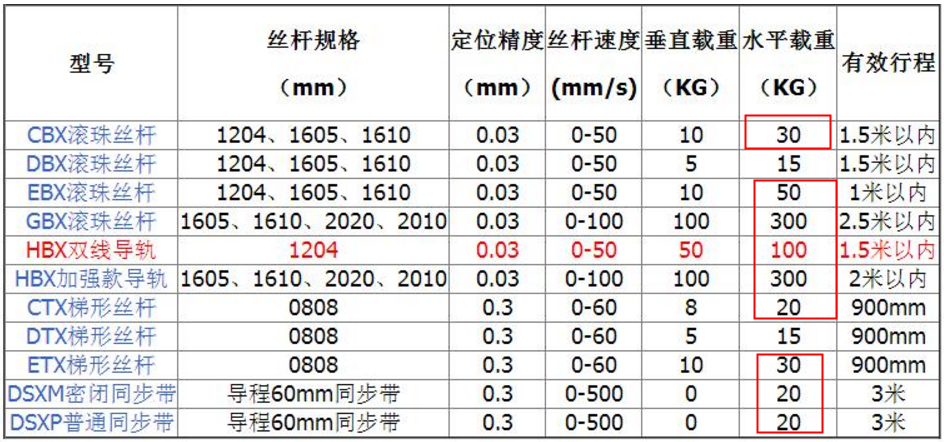

首先根據不同導軌的負載能力，來選擇一款合適的導軌 其次，根據速度，選擇一款合適導程的絲桿 導程是指電機轉一圈，絲桿移動的距離，絲桿導程有4MM，5MM, 10MM，就普通的開環步進電機來講，假如每分鐘運行300轉 選擇5MM導程的導軌的話，移動速度為5*300/60=25mm/s，如果選擇導程為10MM的導軌，移動速度為10*300/60=50mm/s，可見相同的運行設置，導程越大滑塊移動的速度也越快。當然也要考慮絲桿能承受的最快移動速度。如果速度太高，抖動會加大，損傷也會加大。 如果客戶要求100MM/S，那么相當于100/導程=每秒鐘電機轉的圈數。我們知道普通的步進電機用到300轉速有比較好。如果太高了扭矩降低的比較大了。普通的閉環不僅電機用到800轉左右都是可以的。我們拿10MM導程的來說。100/10=10,一秒鐘10圈，一分鐘就600圈，顯然對于普通的開環步進電機是比較大的。所以。我們選擇閉環電機是比較合適。
時代超群導軌滑臺，剛性好，直線度高，抗扭曲性強等特點，有效提高了滑臺整體的強度和精度。滾珠絲桿滑臺噪音小，有效行程選擇空間大，負載力矩大，廣泛應用于噴涂、點膠、焊接、貼片、切割、噴繪、搬運、多維機械手及其它各種需求直線傳動行業。

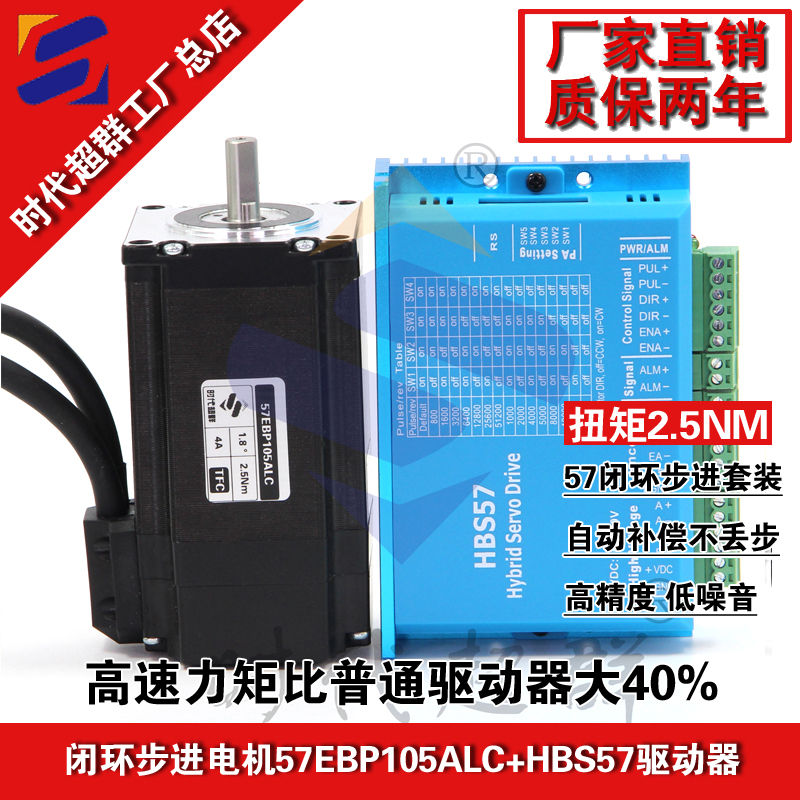

上圖為時代超群新推出第一款小體積大扭矩57閉環步進電機驅動器套裝，高性價很高。電機57EBP105ALC-TFC為兩相四線電機，輸出靜扭矩2.5NM，電流4A。配套1000線編碼器，高速響應好，力矩大。配套驅動器HBS57A全新32位DSP數字式57閉環步進電機驅動器，雕刻機、數控設備可用。PWM電流控制，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分
HBS57A區別于傳統的內部微細分步進驅動器，系統內部的高性能雙核數字信號處理器（DSP），使用矢量控制和濾波技術，以****次諧波達到平穩的旋轉控制。在高負載和高速情況下，HBS57表現依舊出色，不會出現失步或定位錯誤。轉矩輸出較之普通步進電機和驅動器而言，HBS57在長時間內可保持高轉矩輸出，在****負載情況下，步進電機持續運轉而不會出現失步現象。區別于傳統開環步進驅動器，HBS57倚靠其創新的電流相位控制技術，實現了在高速運動條件下，持續高轉矩運行。因其可以實時監測當前定位特性，讓步進電機實現了在****負載下，仍可以保持高轉矩輸出。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
