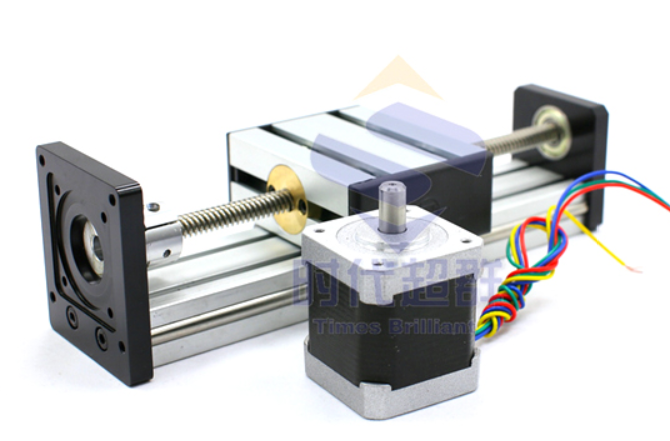

上圖為客戶定做的梯形絲桿直線導軌，算上電機長度350mm，導軌導程8mm 絲桿直徑8mm 水平載重20Kg。垂直載重8kg，由于T型絲桿較滾珠絲桿，螺紋密度大，所以有一定的自鎖力，常用于輕負載處置使用，電機可不加剎車。大大降低了客戶的使用成本。
相對于滾珠絲桿直線導軌，精度稍差一些，使用一些精度要求不是特別高的場合，T型絲桿的精度為0.03MM 產品的尺寸圖如下：
適配電機42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。
可搭配驅動器（推薦兩款可安裝在電機背部，超級省空間的驅動器）
ZD-M42兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。
