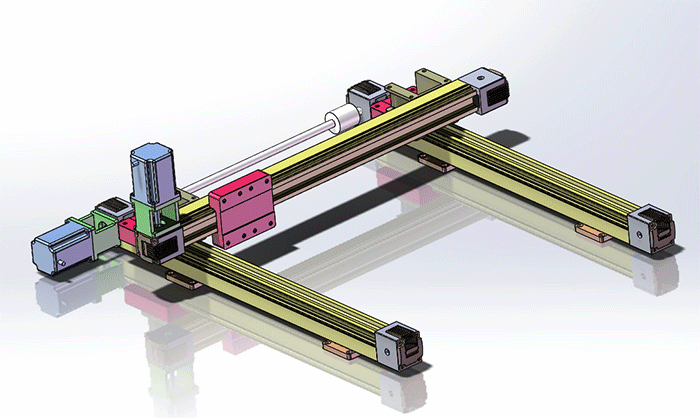

客戶最近訂購了兩根總廠1360mm的45型材同步帶導軌兩根,用一套600W交流伺服電機帶動兩根導軌同時運行,共同負載30KG。運行效果圖如下,只是,圖中Y軸方向的同步帶換成客戶的負載而已。

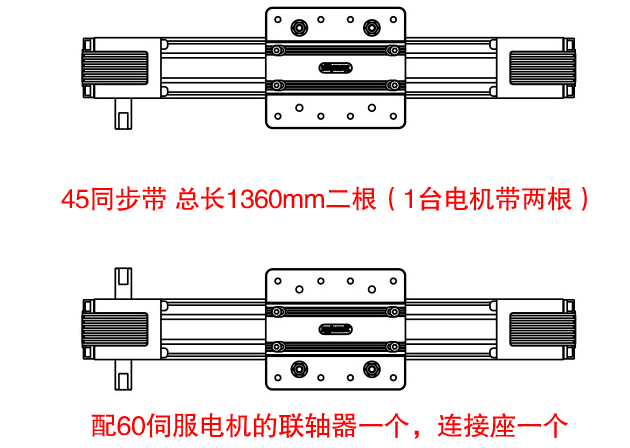

圖中為DS45M75系列同步帶,常規可配42/57步進電機,也可以配60伺服電機,只需要更換連接座即可,此系列同步帶有效行程可做到50mm-3000mm,水平載重20kg.同步帶采用高剛度鋁合金做機體;運行速度快,****可到2000mm/s;有效行程大,最長可做到3米;可任意組裝,接收非標定制;具有高等級機械效率;摩擦系數小,噪音低,維護少。 具體尺寸圖如下:

客戶導軌共同負載30KG,選擇搭配時代超群生產的80系列伺服電機(220V)80AEA06030-SC3,電機扭矩為1.91NM,功率600W,轉速3000轉,電機軸徑19mm,電機法蘭60*60mm,航空插頭。
時代超群伺服電機選用高工作溫度、高磁能積優質永磁材料;采用有限元法優化電磁參數設計;采用正弦波電流驅動,運行特性良好;電機慣量適中,滿足各種場合使用。軸長、軸徑、出軸處理方式等可根據客戶定制。被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好,單位重量和體積下,輸出功率****,更遠遠超過步進電機。多級結構的力矩波動小。




配套的DM系列高性能伺服電機驅動器DM-08EB采用雙成PCB制版性能更穩定,數碼管實時顯示轉速,按鍵可隨時更改驅動參數;電路板表面噴涂厚層三防漆,防塵、防潮、防靜電,抵制惡劣環境,驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。
聯系方式:QQ:467102884 電話:13811070445(劉女士)
