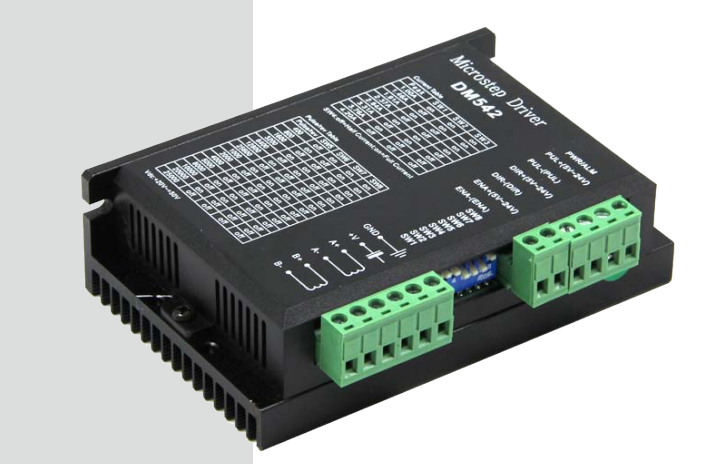

DM542 是我公司自主研發的高性價比的細分驅動器，特別適 合大批量低成本用途，同時具有優越的性能。由于采用了三態控 制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯 改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大 地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也 明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面 上的驅動器相比有較大競爭力和吸引力。 電機的相線請勿接錯 , 區分四線步進電機方法： ( 將電機 的任意兩條線接在一起，此時用手?jǐn)Q電機有阻力，則這兩條線是 同一相 , 可接在驅動器 A+、A-；另外兩條線短接仍然有阻力， 則將這兩條線接在 B+ B-)。 產品特點： 低價格，高速力矩大 供電電壓可達 50V 輸出電流峰值可達 4.2A 三態電流控制技術電機發熱低 靜止電流自動減半 0.4S 減小為 60% 可驅動 4，6，8 線兩相步進電機 光隔離差分信號輸入，脈沖****響應頻率****可達 200KHz 細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選 外形尺寸小巧（118×75.5×34mm） 電流設定方便，八檔可選 4 位撥碼，共 15 檔細分 具有過壓、短路等保護功能 雙極恒流 PWM 驅動輸出 適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、 打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備 等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

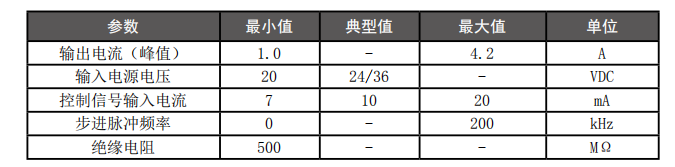

電器指標

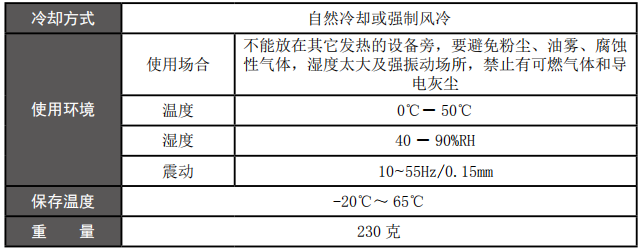

使用環境及參數

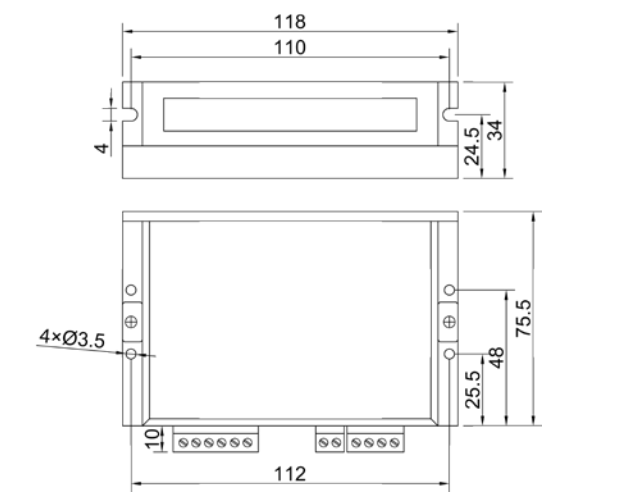

機械安裝尺寸圖
電機選配

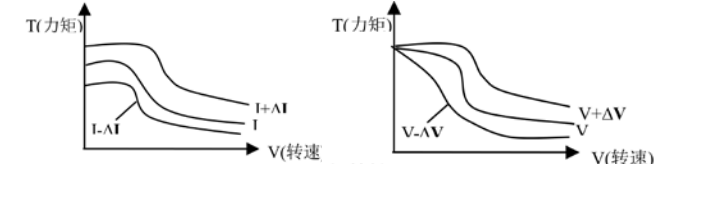

1 確定負載轉矩，傳動比工作轉速范圍 T 電機 =C（Jε+T 負載） J：負載的轉動慣量 ε：負載的****角加速度 C：安全系數， 推薦值 1.2-1.4 T 負載：****負載轉矩，包括有效負載、摩擦力、傳動效率 等阻力轉矩 2 電機輸出轉矩由哪些因素決定 對于給定的步進電機和線圈接法，輸出扭矩有以下特點： ·電機實際電流越大，輸出轉矩越大，但電機銅損（P=I2R） 越多，電機發熱偏多； ·驅動器供電電壓越高，電機高速扭矩越大； ·由步進電機的矩頻特性圖可知，高速比中低速扭矩小。
電機接線

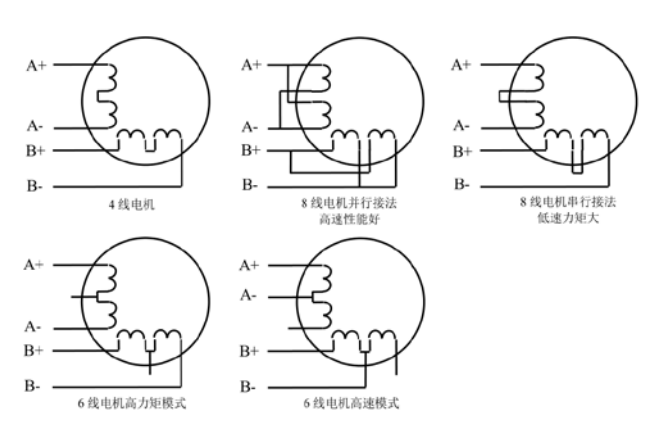

對于 6、8 線步進電機，不同線圈的接法電機性能有相當大的差別,如下圖所述： 關于DM542其他問題可聯系樓主：
