產品簡介 SD300系列交流伺服驅動器是具有國內****水平的通用交流伺服驅動產品。該系列產品采用先進的全數字化控制及交流電機矢量控制理論，系統性能優異、可靠性高，廣泛適用于食品加工、包裝機械、紡織機械及其他相關自動化產業機械的伺服軸驅動。SD300驅動器特點采用高性能的控制芯片，控制性能優異，小巧化設計，節省安裝空間，選用新型工業級IPM模塊，過載驅動能力強，集速度控制、位置控制、轉矩控制于一體，可驅動各種類型的永磁同步伺服電機，具備完善的故障保護和狀態監視功能，具有優異的低速轉矩特性和動態加減速性能。

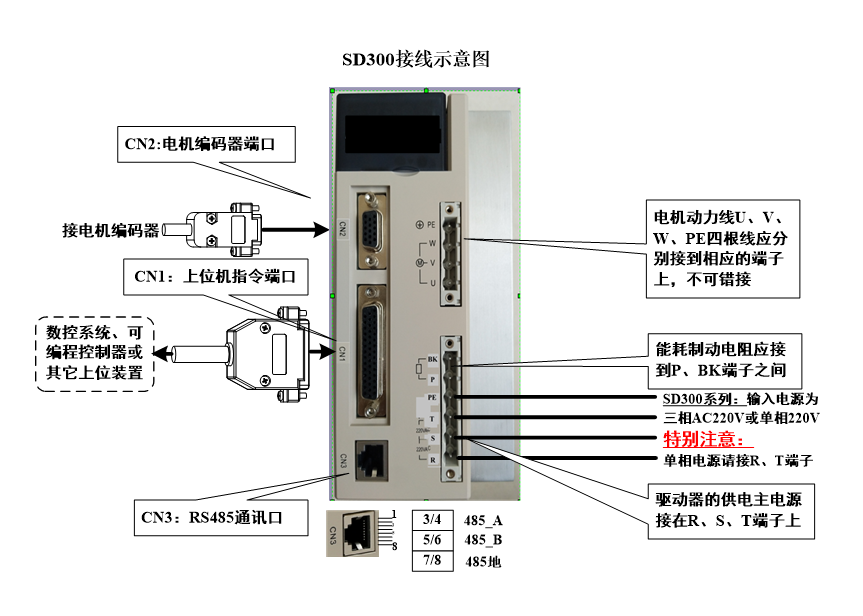

前面板端子接線示意圖

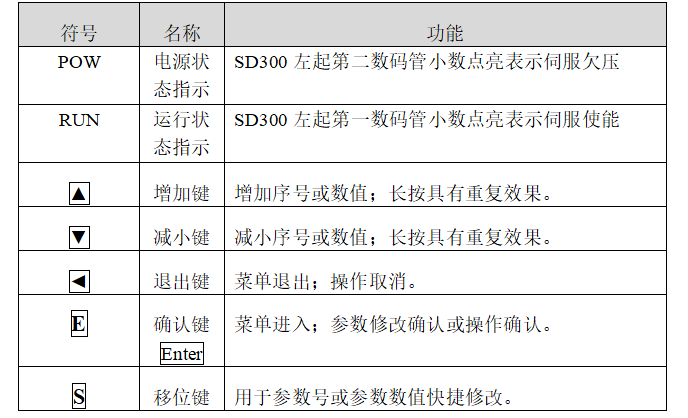

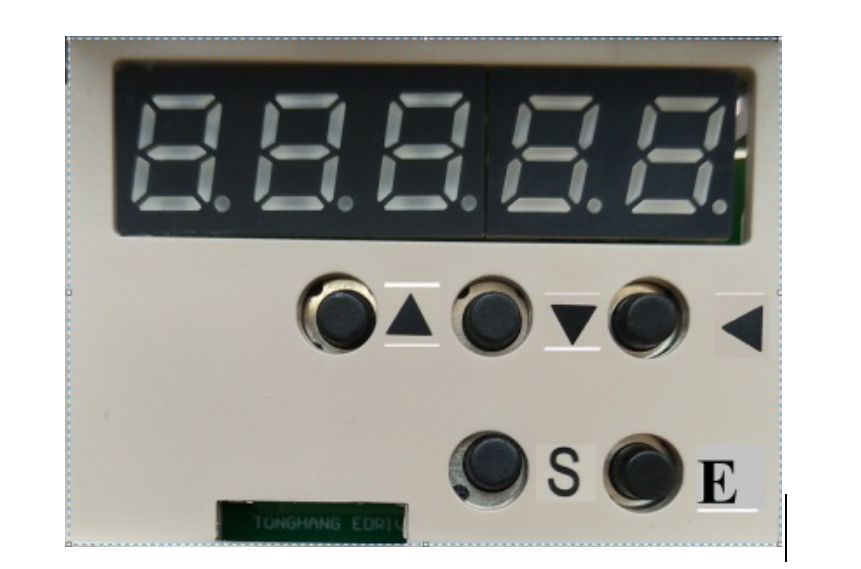

操作面板介紹 SD300系列面板由5個LED數碼管顯示器，5個按鍵▲、▼、◄、E、S，用來顯示系統各種狀態設置參數等。 操作都是分層操作，由主菜單逐層展開，操作面板如下圖所示：
參數設置及功能調試
用戶第一次使用驅動單元時，建議先在不連接負載的情況下進行空載試運行（鍵盤調速或JOG點動）。確保驅動單元與電機在經過搬運、安裝后能夠正常工作，并確保驅動單元適配電機的默認參數有效。單元和電機正常工作后，仍然在不連接負載的情況下，連接CN1控制信號，配合上位機控制裝置進行用戶所需要的位置方式、速度方式或其它工作方式的調試與運行。在信號連接、參數設置、電機運行都調試正常后，再連接負載，進行帶負荷運行。
