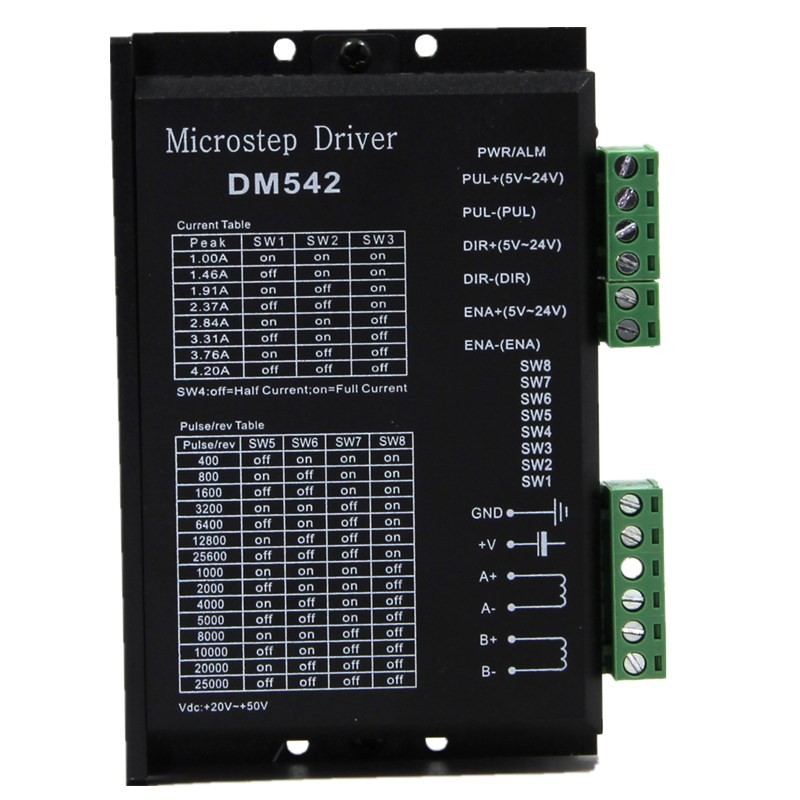

大家好，下圖是我司配套57步進電機的驅動器，型號是DM542;很多客戶不清楚外殼上的兩個表格是什么意思，那么本篇就給大家介紹一下到底是做什么用的；
通常兩個表格，一個是細分，一個是電流； 通常第一個表格是電流；驅動器一般可適配多種規格電機，那么根據不同的電機參數來修改適配電流（通過側面撥碼的狀態來確認當前輸出電流大小）； 一般下面的表格就是細分表，調整細分值就是想讓驅動器發多少個脈沖來驅動電機轉一圈。 步進電機最常見的分為兩相步進電機步距角(1.8°)，或者三相步進電機步距角(1.2°)，將“電機固有步距角”細分成若干小步的驅動方法，稱為細分驅動，在不細分步距角的情況下(1細分)，驅動接收一個脈沖信號電機就走1.8度。那么走完360度，就需要接收360/1.8°=200個脈沖。故兩相電機最小的細分值是200個；
通常細分?jǐn)?shù)越高，控制分辨率越高。但細分?jǐn)?shù)太高則影響到進給速度。我們公司常用適配控制器的話，大分部都是調到1000細分。 你了解了嗎？ 聯系方式：13520625494（微信同號）
