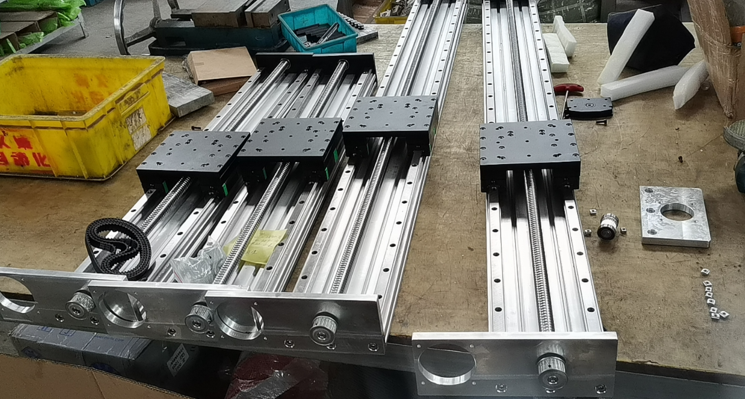

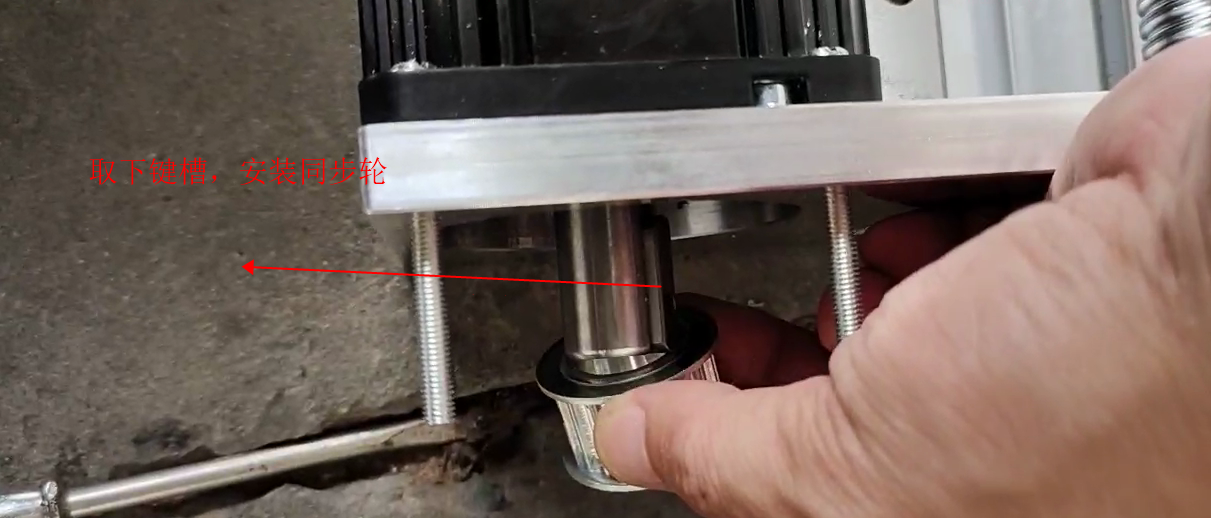

上圖為客戶定做的HBX150型中性滑臺，總長900MM的兩根，總長1450MM的兩根，客戶總長有限制，要保證****有效行程的話，最合適的方法為安裝導軌的平行面上，這么據需要加同步輪，來轉化傳動。就要定制如上圖的連接板，和同步輪組。

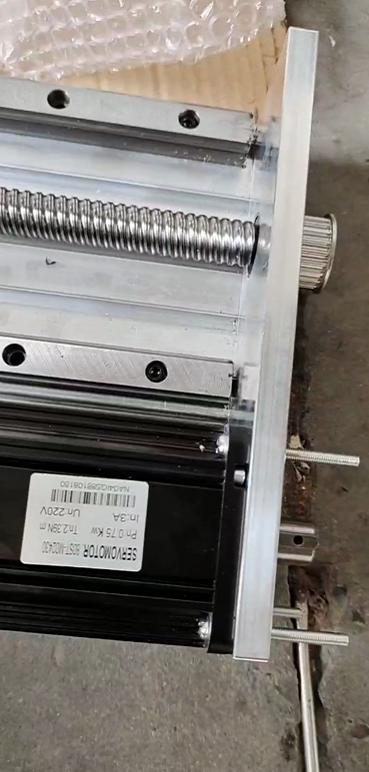

HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機，或者80/110/130伺服電機 客戶搭配的是80伺服電機，水平載重100KG,此款導軌****承載能力300KG，還可以配110或者130伺服電機。
時代超群2010年新推出80ST系列高性能交流伺服電機驅動套裝。80法蘭大小包含，400W,750W和730W,1KW四款電機，電機出力大，響應快，速度高，轉動平滑，力矩穩定。 電機參數如下：
產品尺寸圖如下：
配套驅動SD300系列20A系列可搭配750W以內伺服電機，1KW搭配的是30A的驅動器，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
