時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。

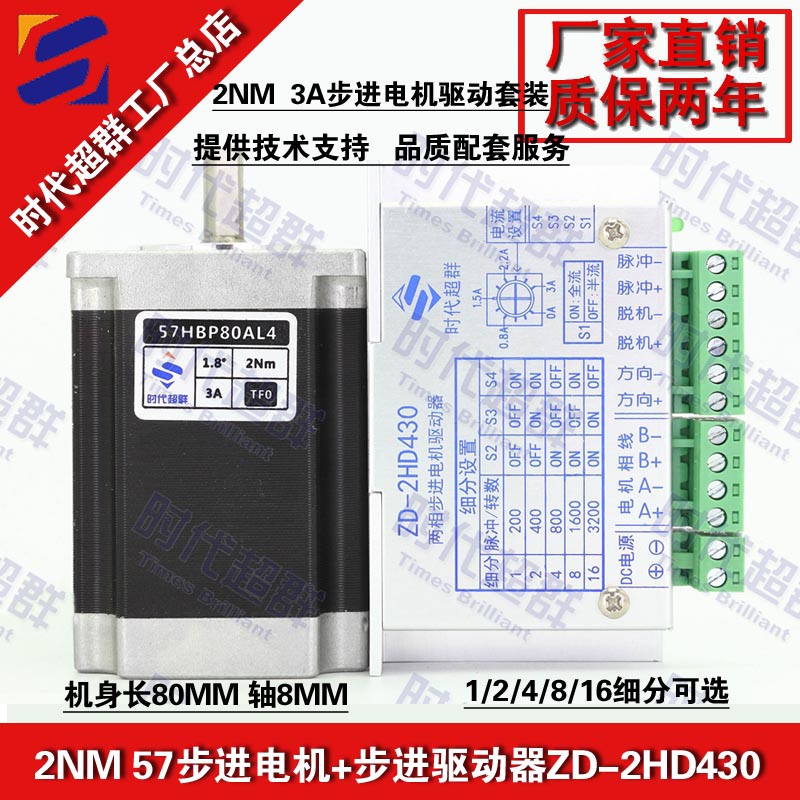

型號:57HBP80AL4-TF0兩相混合式步進電機 步距角1.8°，扭矩2N.m，電流3A，機身高80MM，軸徑Φ8MM，出軸長22mm，配套驅動ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔離;****輸入電壓：DC 42V(峰值);短路、過流、過熱保護功能;****輸出電流3A;整步、二細分、四細分、八細分、十六細分可調;輸出電流連續可調;短路、過流、過熱保護功能自動保護;自動半流鎖定;支持脫機、使能、鎖定等功能。廣泛適用范圍于打印機、傳真機、雕刻機、噴繪機、醫療器械等。 可搭配減速機使用，減速機是一種相對精密的機械，使用它的目的是降低轉速，增加轉矩。從其應用從大動力的傳輸工作，到小負荷，精確的角度傳輸都可以見到減速機的應用，且在工業應用上，減速步進電機具有減速及增加轉矩功能。因此廣泛應用在速度與扭矩的轉換設備。

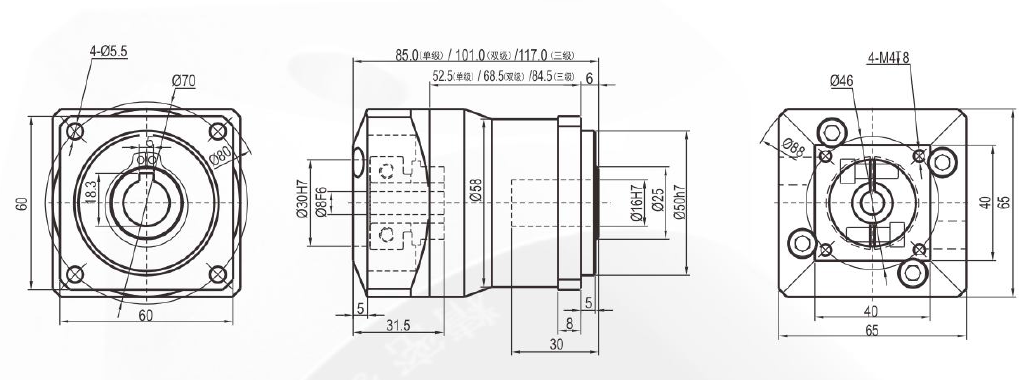

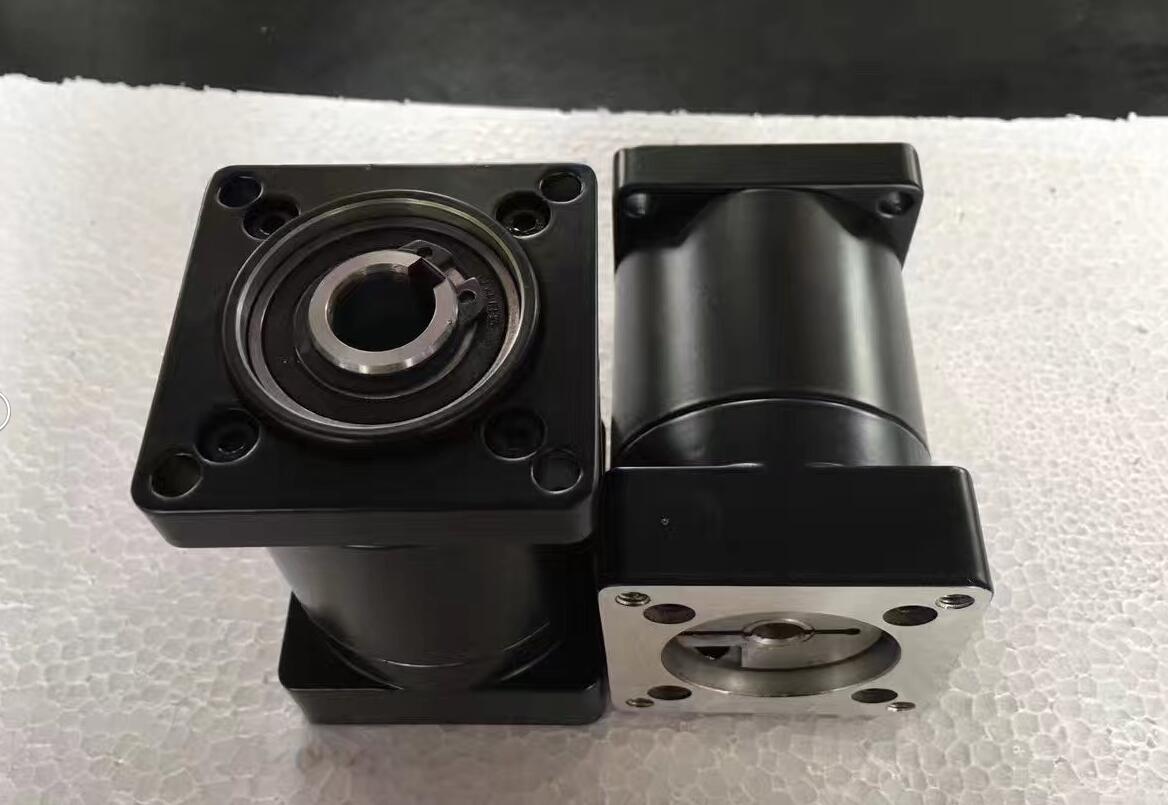

上圖是客戶定制的一臺孔輸出的精密行星減速機，我公司生產的PX系列的精密行星減速機，回程間隙＜16，回差****可到3弧分，可配步進/伺服/無刷電機，鍵槽式輸入，固定更牢固穩定，無間隙。普通的精度會在20弧分 精密的則在8弧分以內 ****可達到3弧分。下面介紹一下精密圖紙
可搭配時代超群可編程控制器CM36-10
MC36L可編程自動化控制器是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。 CM36L適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。 本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。 技術特點 ✔ 實現X單軸；X,Y兩軸；X,Y,Z三軸；X,Y,Z,A四軸控制 ✔ 數字插補技術實現X-Y直線插補，X-Y圓弧插補功能 ✔ 梯形加減速控制 ✔ 位置指令范圍-99999.999mm ~ +99999.999mm ✔ 最小指令單位0.001mm，指令電子齒輪比分子1~99999，分母1~99999 ✔ 16路光電隔離輸入，8路光電隔離輸出；擴展后可達32路輸入與輸出 ✔ 輸出采用mos管控制通斷，每通道750mA阻性負載，200mA感性負載。 ✔ 具有反向間隙補償功能 ✔ 速度倍率功能，多級調節 ✔ 位置比較，連續脈沖，多輸出口控制等豐富漢字指令，編程簡單易懂 ✔ 選擇性I/O功能配置功能 ✔ 可存儲20個程序 ✔ 提供操作級，設備級密碼管理功能。方便設備管理 ✔ 提供時間鎖功能。方便收取尾款。 ✔ 支持外接擴展模塊，自動識別模塊輸入輸出數量。 ✔ 程序指令的隱藏與顯示功能。 ✔ 提供軟件限位功能 ✔ 提供各軸坐標，計件數值掉電記憶功能。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
