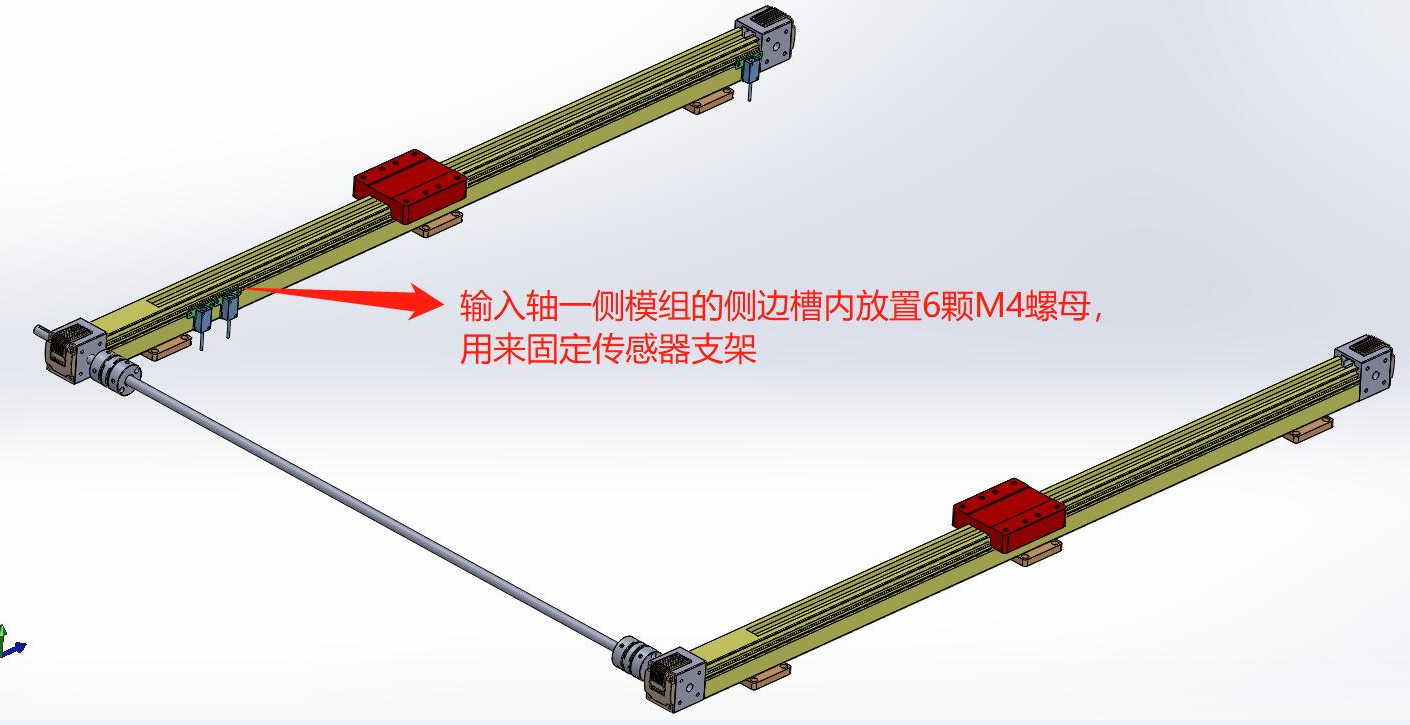

上圖設備中應用的傳動部件為時代超群DS45M75F系列同步帶，兩根同步，中間用光桿傳動，用一個電機帶負載。此同步帶采用高剛度鋁合金做機體；運行速度快，****可到1000mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。有效行程可做到50mm-3000mm，水平載重15kg，垂直負載5kg
具體尺寸圖如下：
上圖為客戶現場實拍的圖片，客戶定制45同步帶滑臺模組，總長度3700mm，使用4根模組組成正方形結構，配合客戶要求定制安裝板配合安裝支架放置平板電腦。 下圖為客戶的安裝平面圖：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
