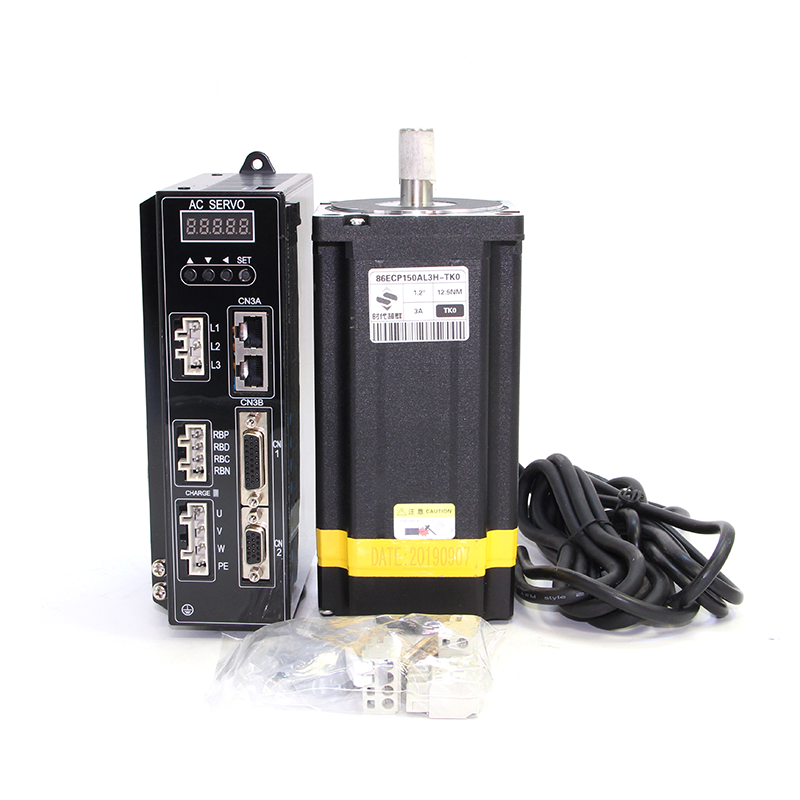

86高壓閉環電機配套ZDM-3722驅動器，接線定義如下： 電機線（兩組線序）：
編碼器線（兩組線序）： | 1號腳 | 2號腳 | 5號腳 | 6號腳 | 7號腳 | 10號腳 | | 綠黑 | 藍黑 | 紅 | 綠 | 藍 | 黑 | | 藍 | 綠 | 紅 | 黑 | 黃 | 白 | | 棕 | 灰 | 紅 | 綠 | 白 | 黑 |
注意：脈沖信號端口端口信號為5V，如需接PLC控制要串2K電阻才能使用，以免燒壞信號端口。
參數設置： 為了驅動器更好匹配86閉環電機，需要設置以下采納數：
PA-05速度換， 默認1000改成300 PA-09位置環， 默認60改成40 PA-3電機****電流， 70改成40（即4A） P4-0電流環比例，默認是2000，按照實際情況去降低該數值，直到電機沒有異響或震動即可。 隨意 改完之后保存，斷電重啟，電機就能更好的工作了。 注意：配110/130閉環時以上參數是不用修改。
