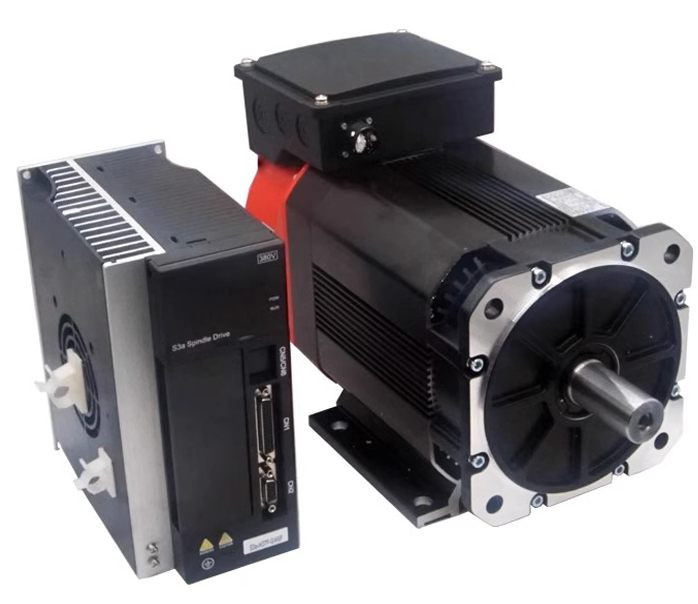

時代超群主軸伺服電機高速6000轉主軸電機采用交流380V供電，送五米編碼器線，此驅動支持脈沖/模擬量控制，電機法蘭130/165/200/265多種規格，功率從750W 1.5KW2.2KW3.7KW 5.5KW 7.5KW11kW 15KW 22W等多種規格。
今天介紹下這款驅動如何利用模擬量外接電位器調速。

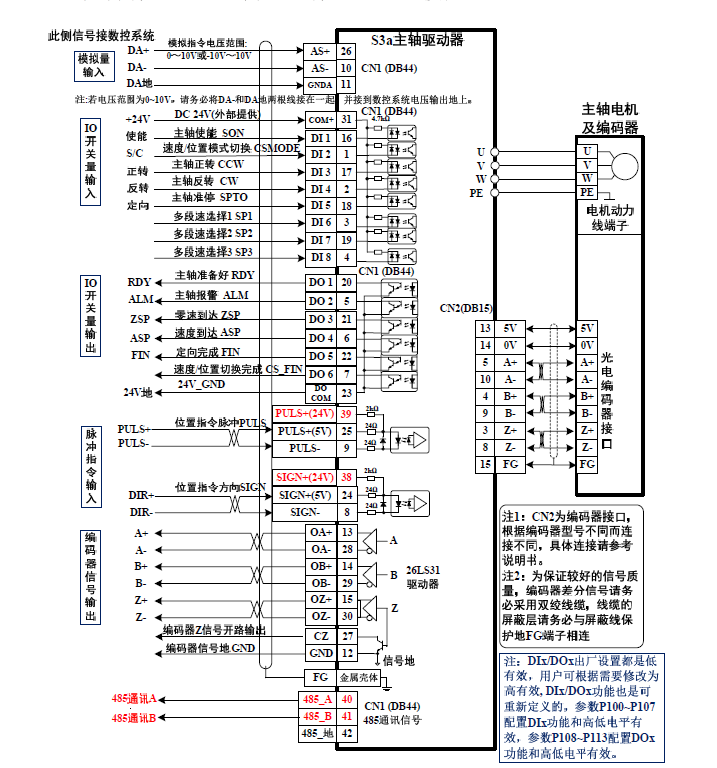

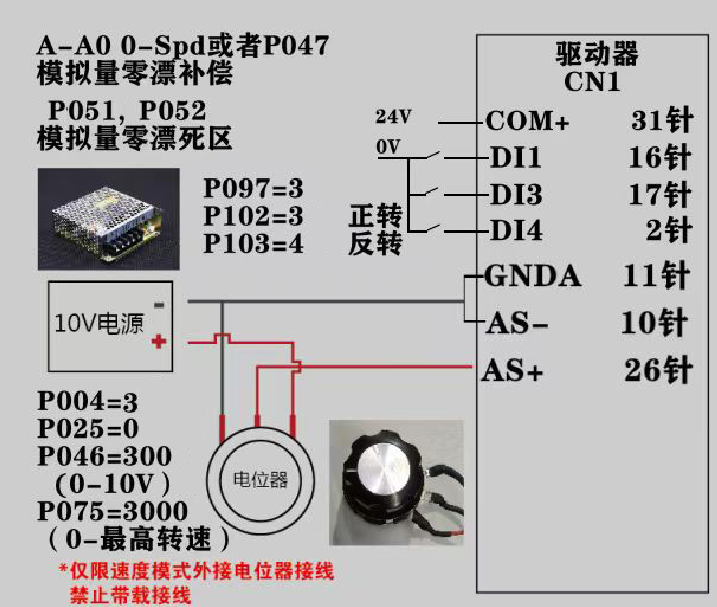

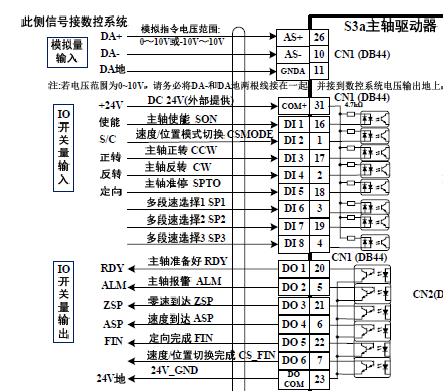

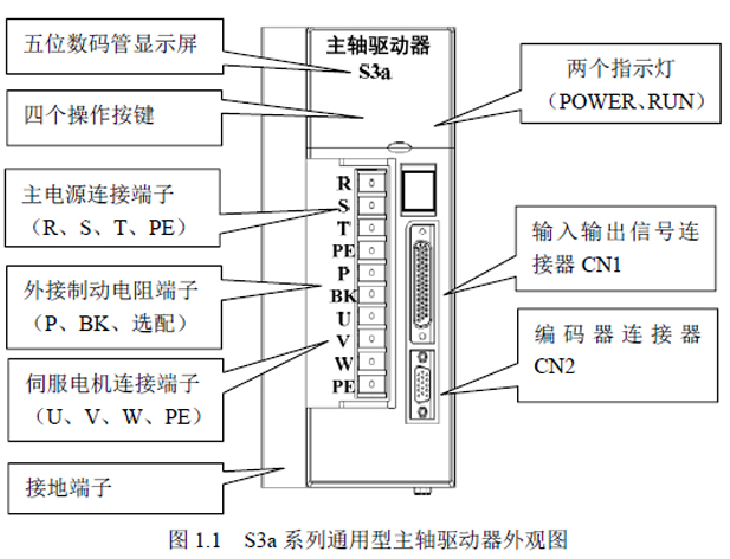

接線圖:
需要一個10V的開關電源，需要一個24V電源。

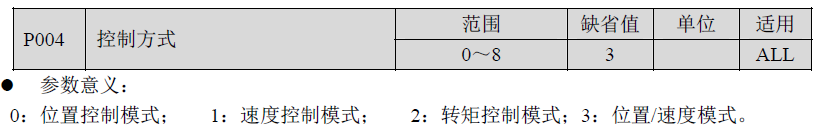

P004=3 主軸默認選 速度/位置模式

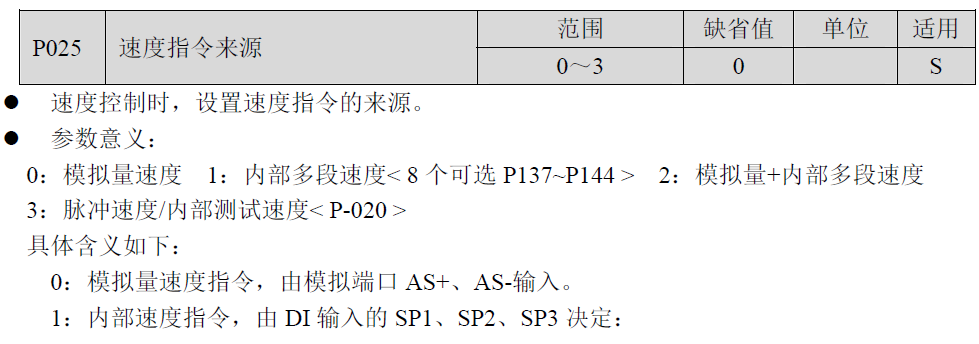

P025=0，模擬量速度，這個就是電位器調速

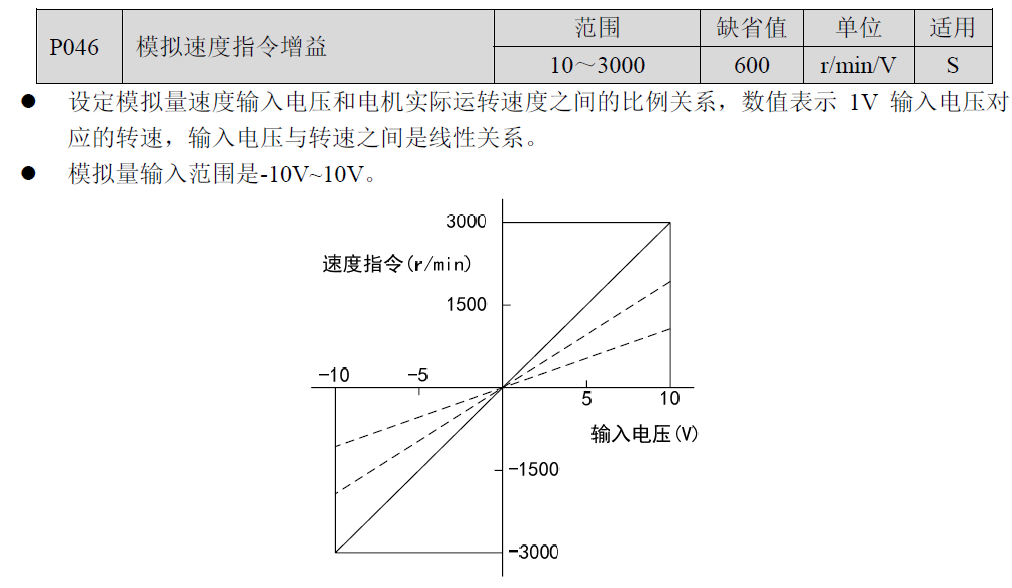

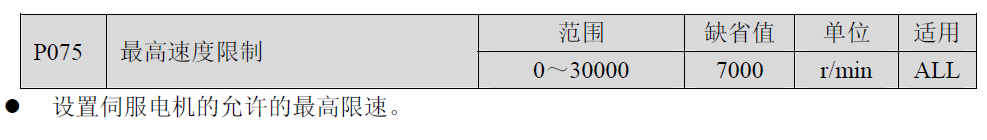

P046=300 含義來源p075=3000/10=300

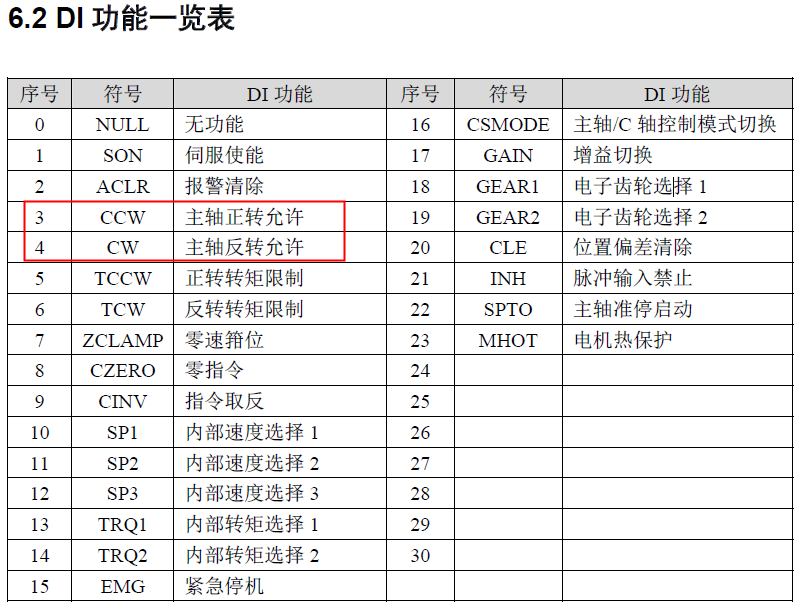

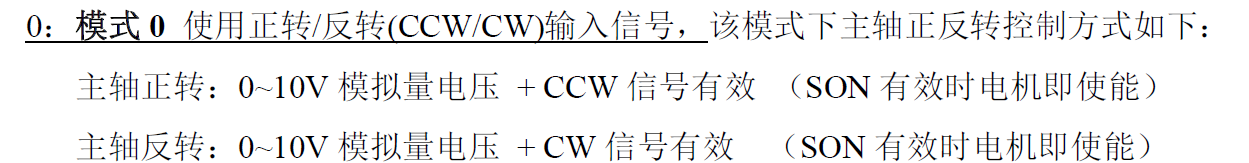

然后介紹一下IO口控制啟停和正反轉參數
首先輸入端口要24V供電 參數設置如下：

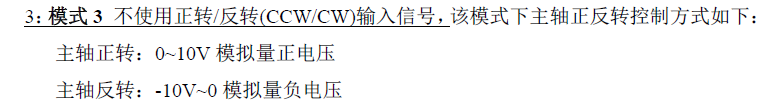

P097=3這個對應的-10V-+10V
如果是只有+10V，那么P097=0

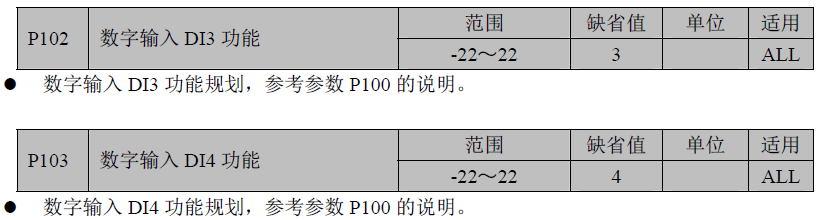

p102=3 p103=4

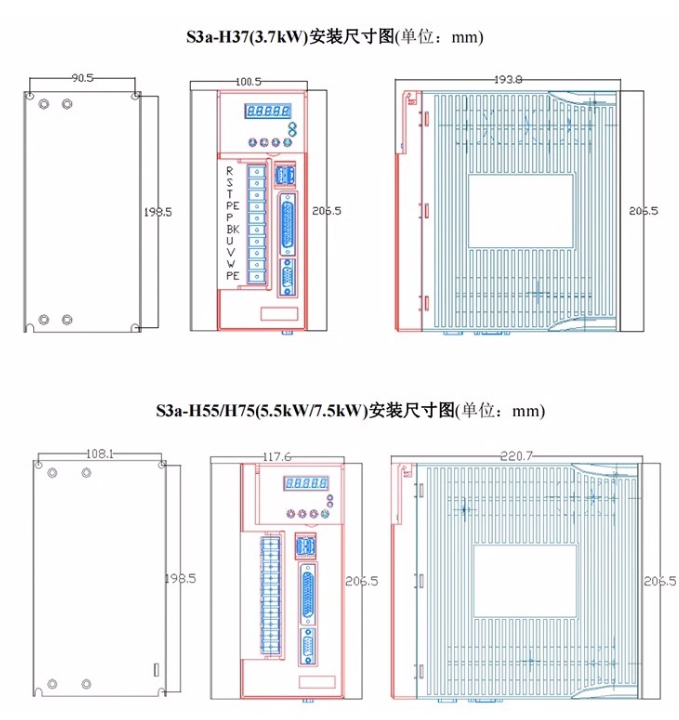

產品尺寸圖：
