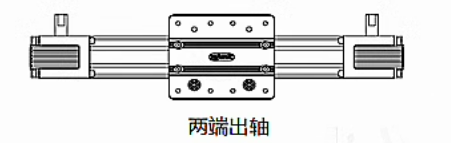

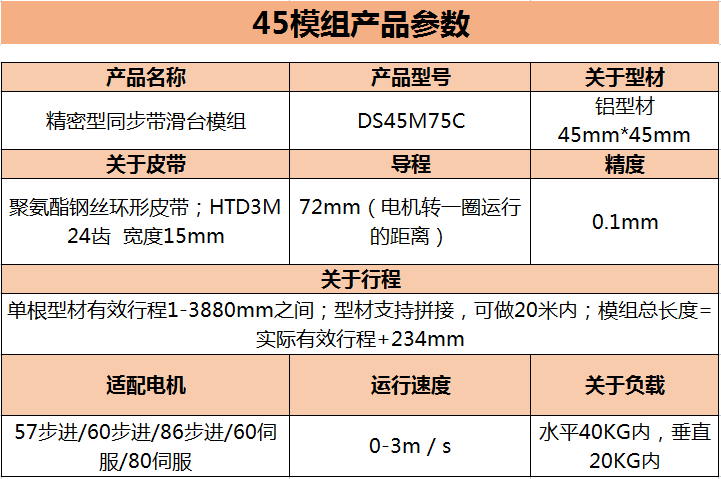

上圖為客戶定制45同步帶，兩端出軸模式，有效行程300mm ,可搭配57/60電機座，聯軸器等配件。兩端出軸可以一邊裝電機一邊裝連桿或一邊裝電機一邊裝編碼器，具體可以根據實際情況來定制。

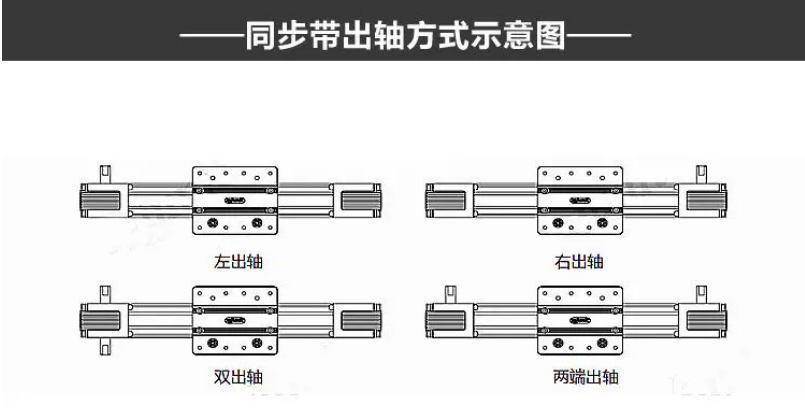

我們知道同步帶模組有4種出軸方式，其中包括單出軸，雙出軸，這個“出軸”指的就是同步帶模組的動力輸出方向，簡單來說就是與電機的位置。所以一般來說，同步帶模組基本都是單出軸為主，因?yàn)橹灰獑蝹�電機驅動就可以了。那在什么情況下，同步帶模組需要用到雙出軸的裝置呢？

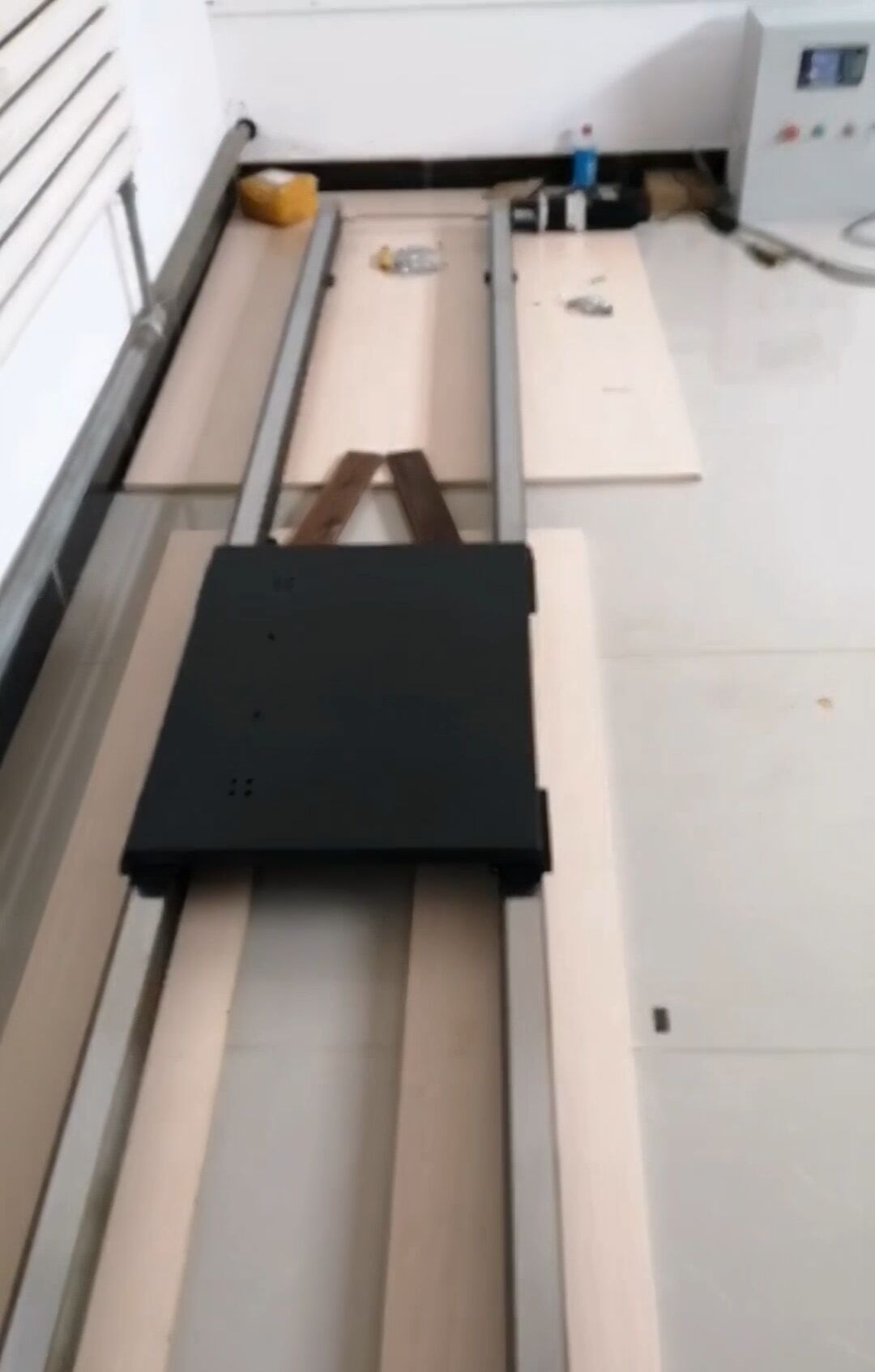

第一種情況，就是看同步帶模組的運動結構，比如它是雙軸同步運動的，一個電機帶動兩條模組同步運動，那安裝電機的那條模組必須是雙出軸裝置的，因?yàn)樗囊欢艘溄与姍C(jī)，另一端要鏈接傳動軸，通過傳動軸與另一條模組鏈接，實現雙軸模組同步運動。在雙軸同步運動直線模組結構應用中，常見的有口罩機設備，兩條短行程的同步帶模組同步帶運動快速拉動口罩耳線，拉出一段距離后切斷，又拉出一段，如此循環往復高速運動；還有商業廣告屏的往復移動也是用雙軸同步帶模組同步運動來帶動廣屏的移動，因?yàn)閺V告屏又大又重，行程又長，必須要用到兩條模組來支撐；

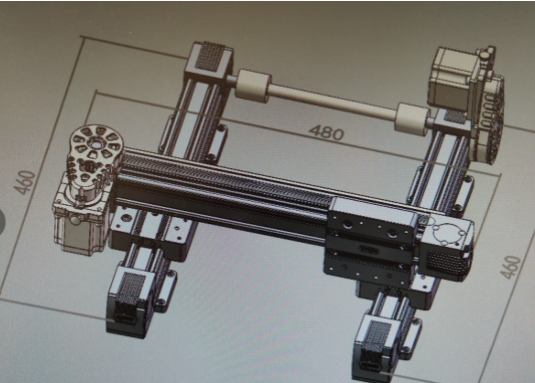

另一種常見的雙軸同步運動就是XY軸龍門結構，通常在自動點膠機、切割機、激光雕刻打印機等設備上看見，這種結構適用性廣，就不再一一陳述了。雙出軸結構還有一種情況就是，也可以允許在故障時切換到備用軸，提高系統的冗余度和可靠性。
通過上述的介紹，我們可以了解到同步帶模組雙出軸的作用了，可以實現更多自動化應用。同步帶模組應用范圍廣，使用壽命長，安裝結構靈活，運動速度快，往復定位精度高，因此在自動化行業中應用越來越廣泛。
