客戶要求，垂直帶載40KG，總行程1200MM，前1100MM行程移動速度為400MM/s，后100mm行程移動速度100MM/s 選型建議：由于客戶的移動速度比較快，我們建議選用DS80系列同步帶導軌，導軌導程176MM，也就是電機轉一圈，導軌移動176MM，那么400MM/s的速度就是一秒鐘2.3圈大概，那么一分鐘就是136轉左右。 電機136轉每分鐘的話，可以選用步進電機或者伺服電機，要加剎車。 考慮負載40KG負載比較重，一般86步進的剎車扭矩只有4NM，可能不足以鎖住負載。建議加減速機，但是步進電機加減速機的話，電機轉速就要提升到四百多轉，一般步進電機用在四百多轉扭矩衰減的就太大了。 速運我們建議選用伺服電機+減速機的方案。 750W剎車伺服電機+4速比減速機即可。 具體產品如下:

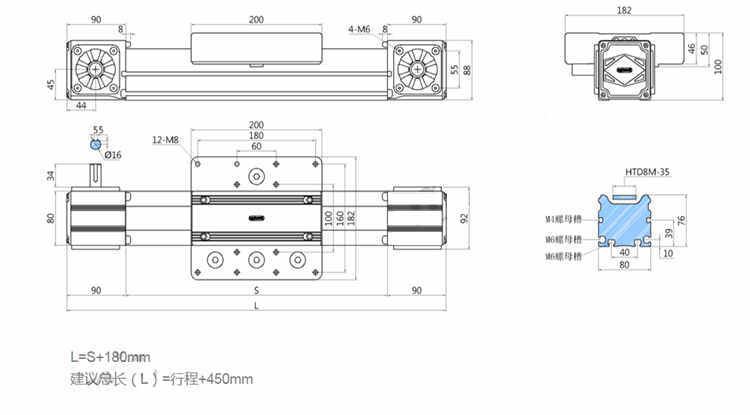

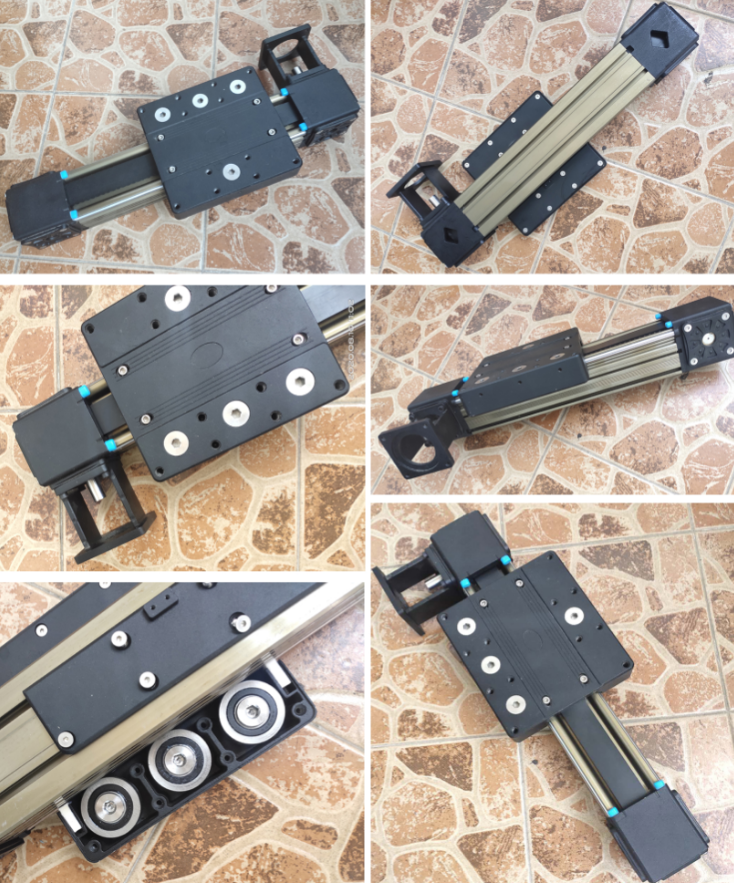

圖為時代超群退出的80型材寬直線同步帶導軌，可配86步進電機,80伺服電機等，此系列同步帶有效行程可做到100mm-3800mm，同步帶采用高剛度鋁合金做機體；運行速度快，****可到2000mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少\
具體參數如下： 規格：80*80mm 長度：總長四米內任意尺寸 水平承載力：80KG，垂直40kg 滑塊尺寸：200mm*182mm 導軌材質：鋁合金+軸承鋼 導程（同步輪周長）：176mm 同步帶規格：HTD8m 寬度35mm 同步帶輪齒數：22齒 直度/扭擰度： <=0.1mm/300mm，重量：滑塊加尾座重量6KG，導軌本體重0.7KG/100mm

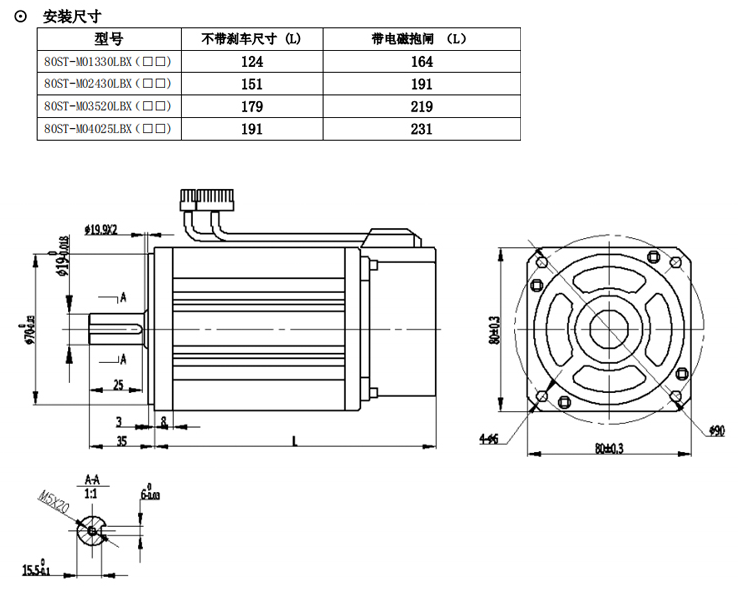

80ST系列高性能交流伺服電機驅動套裝。80法蘭，750W，3000轉，2.4NM直流無刷電機，電機出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動SD300系列20A系列可搭配750W以內伺服電機，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。 產品尺寸圖如下：

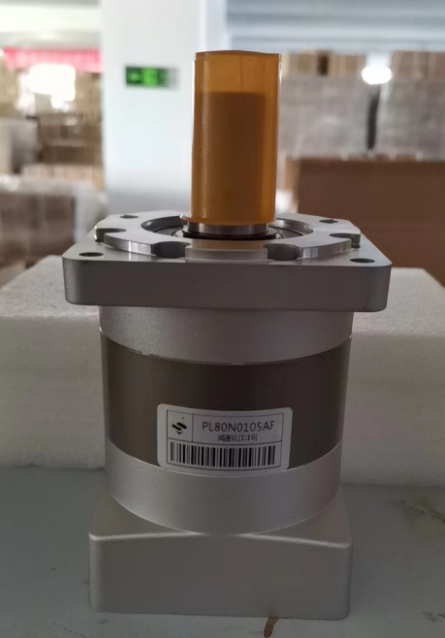

可搭配時代超群PL系列高精密行星減速機，客戶定做的加長軸伺服減速機PK80N010SAF，精密行星減速機剛性高、高精度好，（10速比單級可做到8弧分以內）、高傳動效率(單級在95%-98%)、具有高的扭矩/體積比等特點。
電機+減速機以后輸出扭矩=電機扭矩*減速比*效率＞所實際需要的扭矩≤減速機能承受的額定扭矩 750W伺服，2.4Nm搭配4速比減速機，輸出扭矩=2.4N.m*4*95%=9.12N.m
