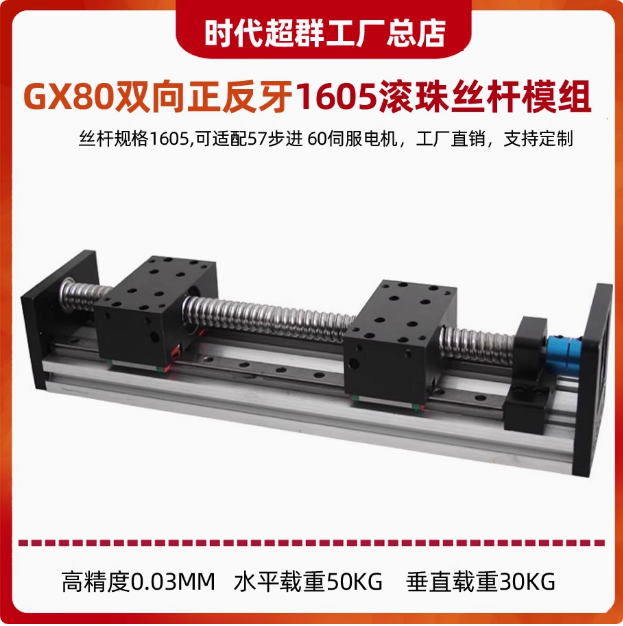

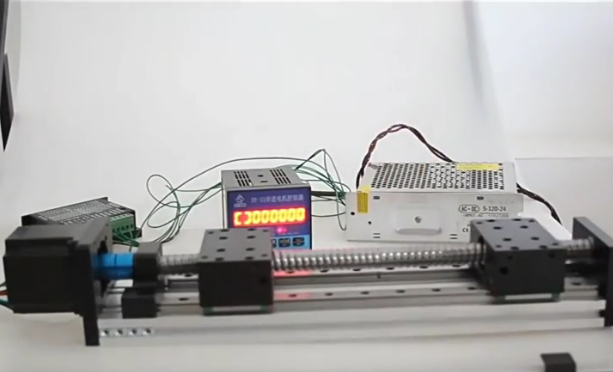

圖為80型材寬正反牙滾珠絲桿直線導軌，單邊有小形成100MM，水平載重載重50kg，垂直載重30KG，材質鋁和軸承鋼，絲桿規格1605，既絲桿直徑16MM，電機轉一圈移動4MM，搭配的時代超群57步進電機57HBP56AL4-TFA及DM542驅動器，才用DY-IS可編程單軸控制器做定長往復運行。

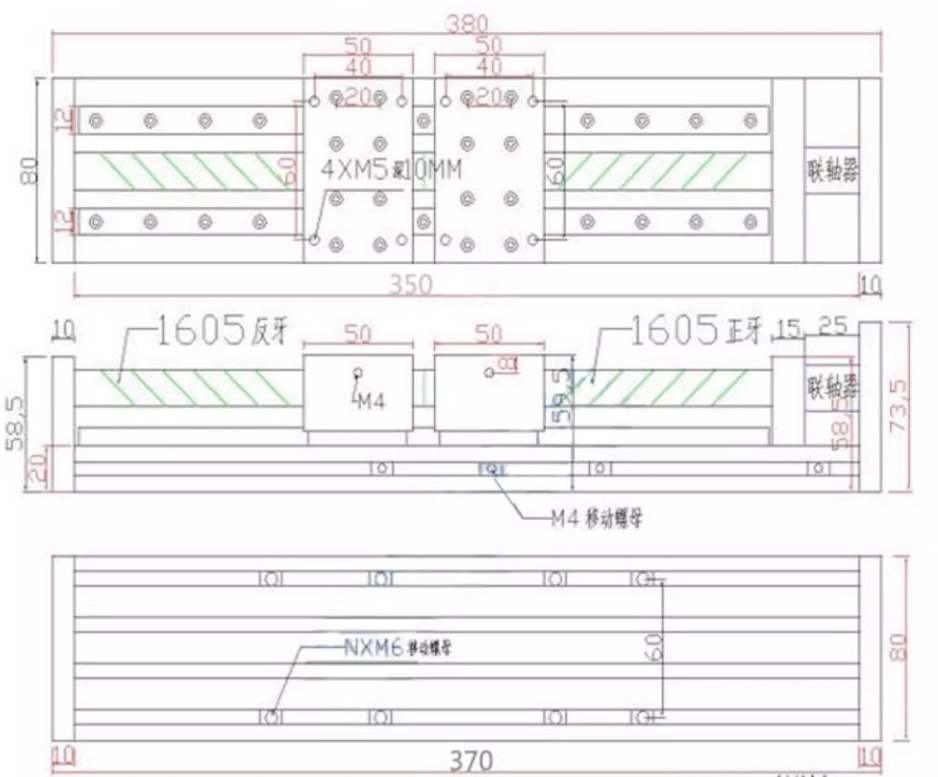

下圖是單邊有效行程(就是單個滑塊能夠移動的距離)100mm的示意圖，總長=160+單邊行程X2+10mm空余數(保護距離)。其他行程比如單邊行程200在此尺寸上總長增加200mm(參看下圖)。

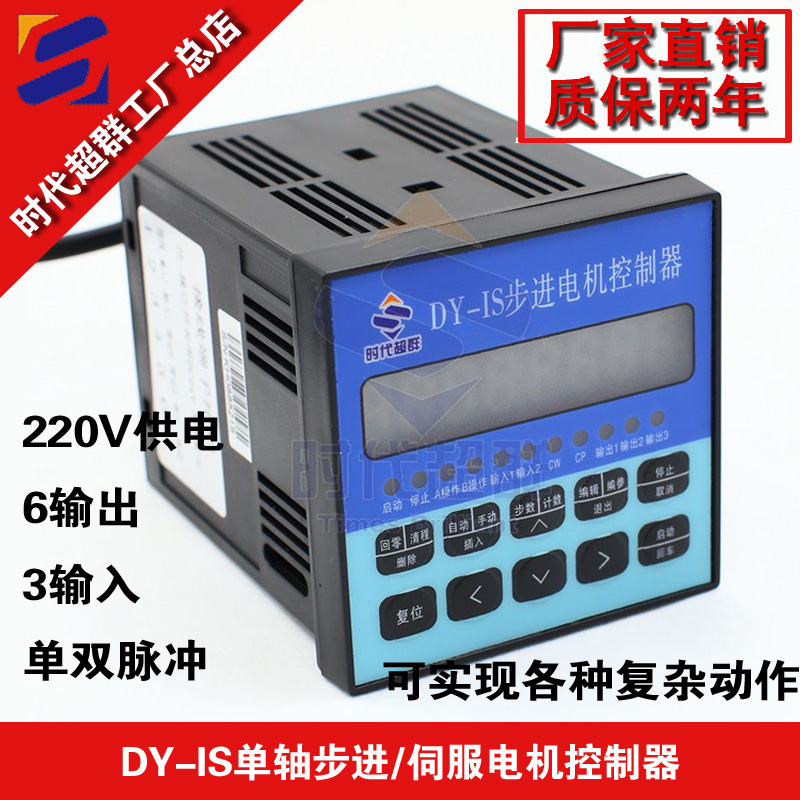

DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
