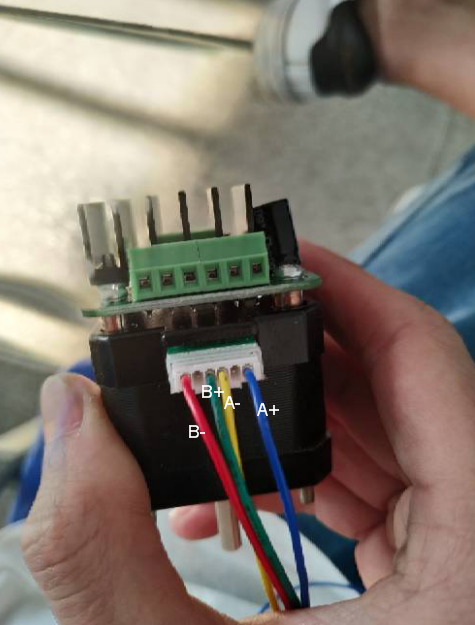

經常有客戶問電機和驅動器怎么接線，今天就時代超區42HBD系列步進電機舉例，接線方式如上圖，當然還有一種杜邦線，接線方式如下：
每個廠家由于自己定義的顏色不一樣，相序都有所不同，可能驅動和電機都是從不同廠家購買的，那么如何區分電機的相序，必須要問賣家嗎，其實很簡單，根本不需要問。只需要按照如下操作，區分出那兩種線為一相，即可
兩相步進電機，對應接到A+、A-,B+和B-,那么按照以下操作 方法一：先將步進電機的4條線分開，用手轉動電機軸，感覺一下此時的阻力。然后將步進電機的任意兩條線短接在一起，此時再用手?jǐn)Q電機軸，如果感覺阻力與剛才一樣，則可判斷這兩條線不是同一相；如果感覺阻力比剛才有明顯的增加，則可判斷這兩條線是同一相，可接在驅動器A+、A-，另外兩條線則接在B+和B-。AB部分，正負不分。 方法二:用萬用表。量一下電機其中的兩根線，有阻值的為一相�？山釉隍�(qū)動器A+、A-，另外兩條線則接在B+和B-。AB部分，正負不分。
產品特點 ☆ 微型設計，安裝便利，可與 57 步進電機一體化 ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平 ☆ 電流 2-4.5A 連續可調 ☆ 1/2/4/8/16/32/64/128 細分可選 電氣接口
兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。 注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF 聯系方式：QQ:467102884 電話：18710050116（劉女士）
