| 當步進電機運作的時候，其配套的驅動器的細分?jǐn)?shù)設置為多少比較合適些？下面是我用我們的公司的兩種電機做的以下實驗來給大家解答疑問.
實驗一：
組合一：

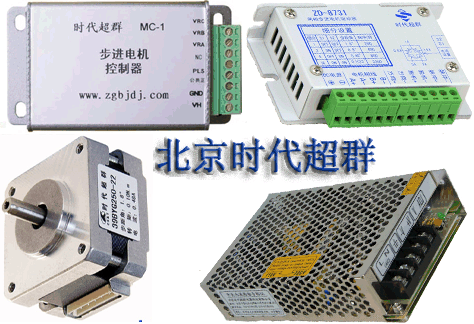

步進電機（39BYG250-22）+驅動器（ZD-8731）+控制器（MC-1）+開關電源（12V的）
當電流0.4A 1細分的時候****空載轉速：360轉/分
當電流0.4A 2細分的時候****空載轉速：640轉/分
當電流0.4A 4細分的時候****空載轉速：400轉/分
當電流0.4A 16細分的時候****空載轉速：440轉/分
組合二：

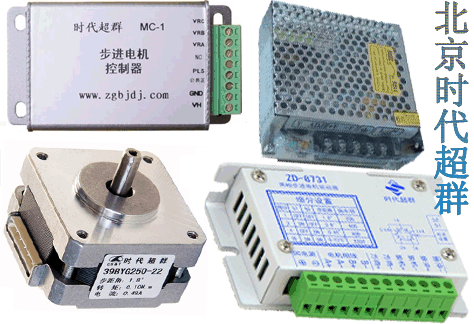

步進電機（39BYG250-22）+驅動器（ZD-8731）+控制器（MC-1）+開關電源（24V的）
當電流0.4A 1細分的時候****空載轉速：500轉/分
當電流0.4A 2細分的時候****空載轉速：1100轉/分
當電流0.4A 4細分的時候****空載轉速：650轉/分
當電流0.4A 16細分的時候****空載轉速：460轉/分
實驗二：
組合一：

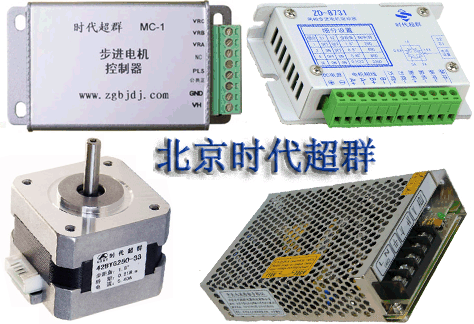

步進電機（42BYG250-33）+驅動器（ZD-8731）+控制器（MC-1）+開關電源（12V的）
當電流0.4A 1細分的時候****空載轉速：280轉/分
當電流0.4A 2細分的時候****空載轉速：350轉/分
當電流0.4A 4細分的時候****空載轉速：350轉/分
當電流0.4A 16細分的時候****空載轉速：250轉/分
組合二：

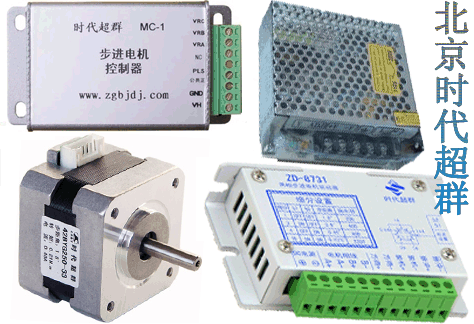

步進電機（42BYG250-33）+驅動器（ZD-8731）+控制器（MC-1）+開關電源（24V的）
當電流0.4A 1細分的時候****空載轉速：350轉/分
當電流0.4A 2細分的時候****空載轉速：650轉/分
當電流0.4A 4細分的時候****空載轉速：460轉/分
當電流0.4A 16細分的時候****空載轉速：460轉/分
如果按照驅動器可分辨的脈沖頻率為16K來計算的話，那么當驅動器設置為16細分的時候其轉速應該能達到300轉/分，8細分的時候其轉速應該能達到600轉/分，4細分的時候其轉速應該能達到1200轉/分，2細分的時候其轉速應該能達到2400轉/分，1細分的時候其轉速應該能達到4800轉/分。具體的公式算法可點擊此處參考；
所以實驗的結論是：42BYG250-33和39BYG250-22步進電機在與驅動器配套運作的時候其驅動器的細分設置為16細分會更能突出電機的效果；不建議使用1細分；兩種驅動器細分設定的時候其表現的優略順序：16細分》8細分》4細分》2細分。
