步進電機驅動器，是利用從控制器那接受到的點脈沖信號來驅動步進電機運行的，他在整個控制環節中處于中間位置：控制器——電機驅動器——步進電機。步進電機驅動器有單軸驅動器和雙軸驅動器之分。
我們通常使用的都是單軸驅動器，也就是一個步進電機驅動器將脈沖信號處理后轉移給一臺步進電機，而雙軸步進電機驅動器是一個電機驅動器將處理后的脈沖信號轉移給兩臺步進電機，即一臺驅動器驅動兩臺步進電機，目前市面上雙軸的并不多見。

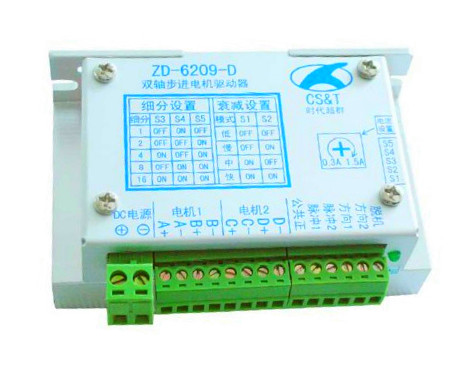

以下是一款雙軸步進電機驅動器簡單的接線圖和它的優點：
l 高集成度高可靠性
l 同時驅動兩個步進電機，可完全分開控制
l 接口采用超高速光耦隔離
l 高抗干擾能力，在高頻干擾環境中仍能準確運行
l ****驅動電流1.8A(峰值)
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
細分設置
|
細分 |
SW3 |
SW4 |
SW5 |
|
1 |
OFF |
ON |
OFF |
|
2 |
OFF |
OFF |
ON |
|
4 |
ON |
OFF |
ON |
|
8 |
OFF |
ON |
ON |
|
16 |
ON |
ON |
ON |
衰減設置
|
模式 |
SW2 |
SW1 |
|
低 |
OFF |
OFF |
|
慢 |
OFF |
ON |
|
中 |
ON |
OFF |
|
快 |
ON |
ON |
問：初次使用該步進驅動器，如何能盡快上手？
答：正確接好電源和電機后，只接脈沖信號(先將頻率設置為1K以內)，細分設置為16，方向和脫機懸空，此時加電后電機默認正轉。運行無誤后再依次測試加速(提高頻率)、方向、細分和脫機等功能。

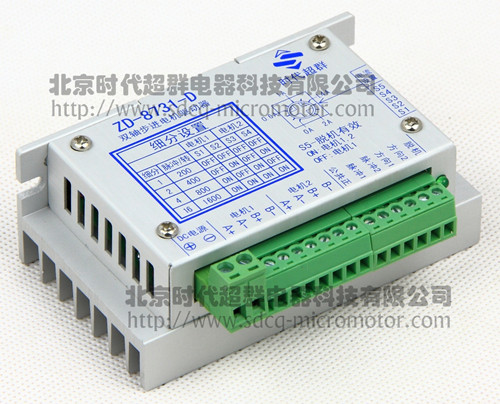

另有雙軸步進驅動器 ZD-8731-D
雙軸步進電機驅動器說明書PDF下載：
 ZD-6209-D 說明書.pdf
ZD-8731-D 說明書(1).pdf
