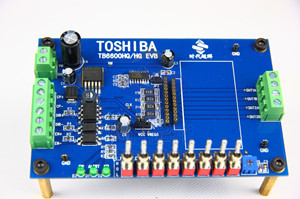

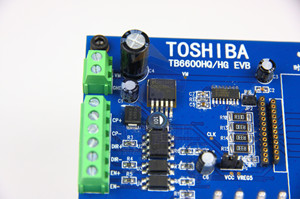

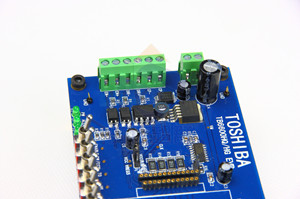

東芝公司****推出的一款高電流步進驅動芯片 TB6600HG（TB6600HQ）50V的耐壓，5A的大電流，是目前集成芯片里面****的一款驅動芯片。我網站作為步進領域******的網站之一詳細報到了此芯片的各種參數和測試數據等。下面是我公司開發的一款TB6600HQ芯片的測試版|評估板，方便廣大******測試芯片的性能，給您省下寶貴的時間。先來看看評估板的詳細圖片。
歡迎加入TB6600HQ/HG技術討論QQ群：230475876
評估板的使用與介紹：
一．接口說明
VM/GND：電源輸入，8-45VDC
CP+/CP-：脈沖輸入
DIR+/DIR-：方向控制
EN+/EN-：使能控制
OUT1A/OUT1B：輸出，接電機 A 相
OUT2A/OUT2B：輸出，接電機 B 相
二．LED 指示
PW：電源指示，VCC 正確 LED 燈常亮
ALERT：錯誤輸出，短路、過流、過熱 LED 燈亮
三．調試方法

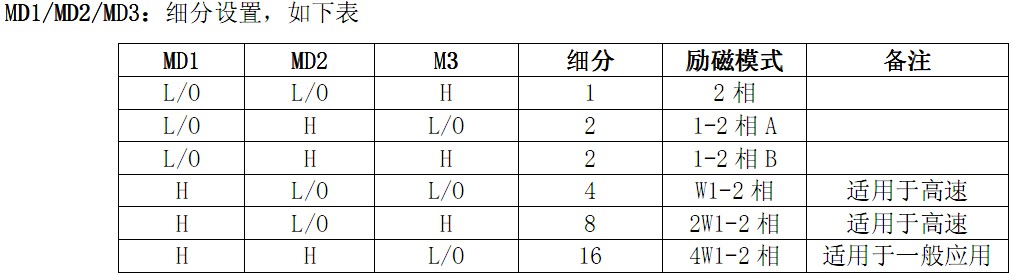

ENABLE：使能控制，H/O 輸出有效，L 輸出關斷。只在 EN+/EN-接口懸空時操作否則撥到 H FR：方向控制，H/O 電機正轉，L 電機反轉。只在 DIR+/DIR-接口懸空時操作，否則撥到 OVREF：電流控制，如下
L/A：輸出短路保護功能切換，L/O 閉鎖方式，H 自恢復方式。

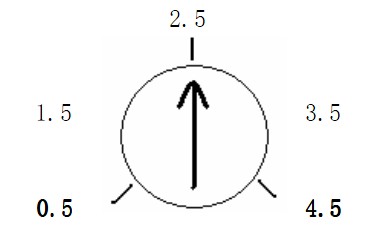

VREF：****輸出電流設定，0-4.5A
四．跳線說明
JP1：VCC 選擇，1-2 聯通為外部 5V 供電，2-3 聯通為芯片內部 5V 供電；
JP2：自動半流設定，連通跳線為使用自動半流，斷開跳線為不使用自動半流
