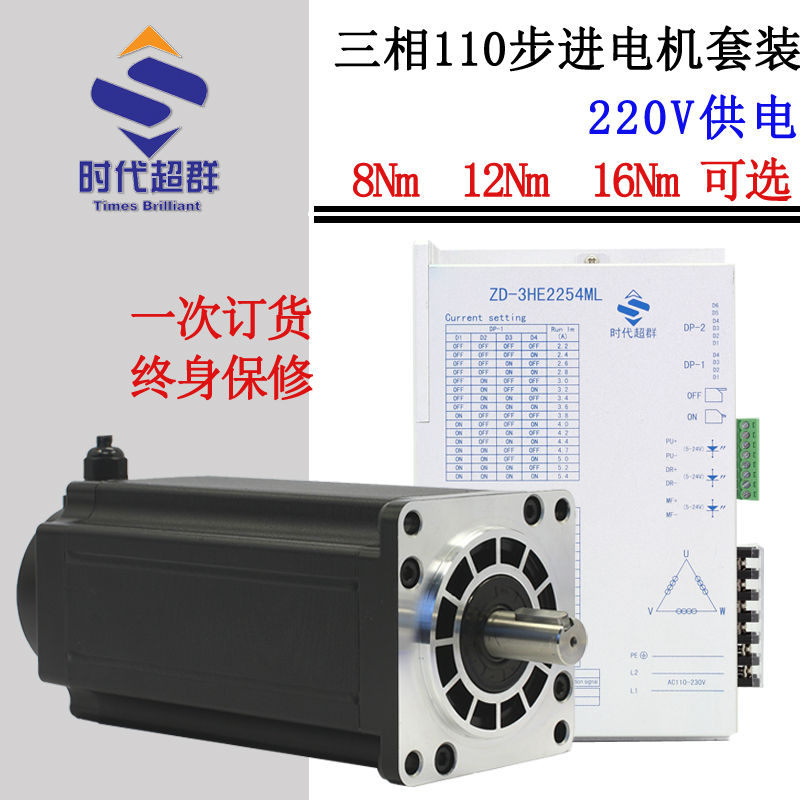

全新ZD-3HE2254ML 加電機套裝，自帶報警輸出作者：張猛
聯系電話：15210337990 驅動器特點： 1. 110步進電機套裝含驅動器2254ml 8 6 12nm可選 全新升級 現貨包郵 結實耐用，自帶報警輸出，驅動器出現過流、過熱故障時，驅動器輸出故障信號，該信號有效（低電平）
2. 采用先進的 DSP 控制系統，性價比高·采用 4bit 開關設置 16 組等角度恒力矩細分，****分辨率60000 脈沖 / 轉
3. ****反應頻率可達 200Kpps 4. 輸出步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半 5. 采用光電隔離器件耦合信號輸入 / 輸出
6. 驅動電流從 2.2A/ 相到 5.4A/ 相，分 16 檔可調
7. 單電源輸入，電壓范圍：AC110-230V

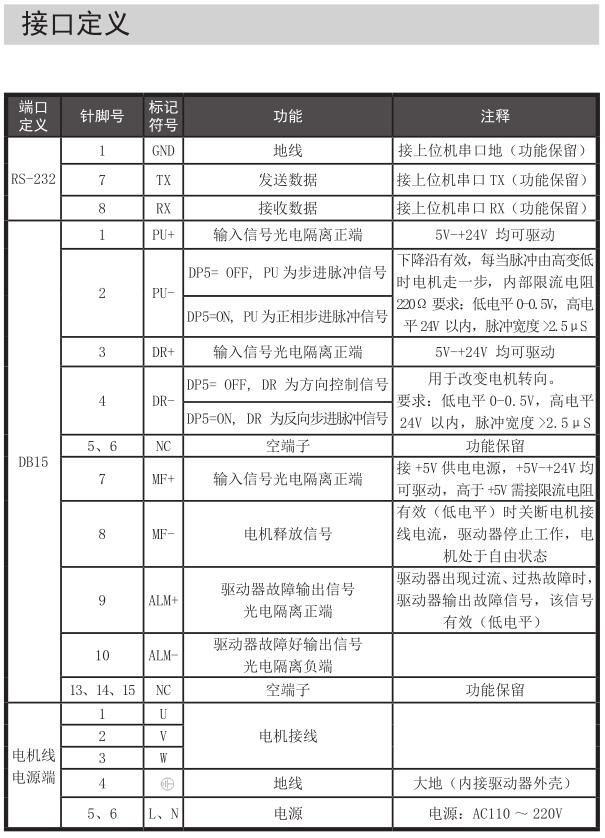

8. I/O 信號 , 所有輸入信號均通過光電隔離，信號電平 5 ～ 24V電平兼容

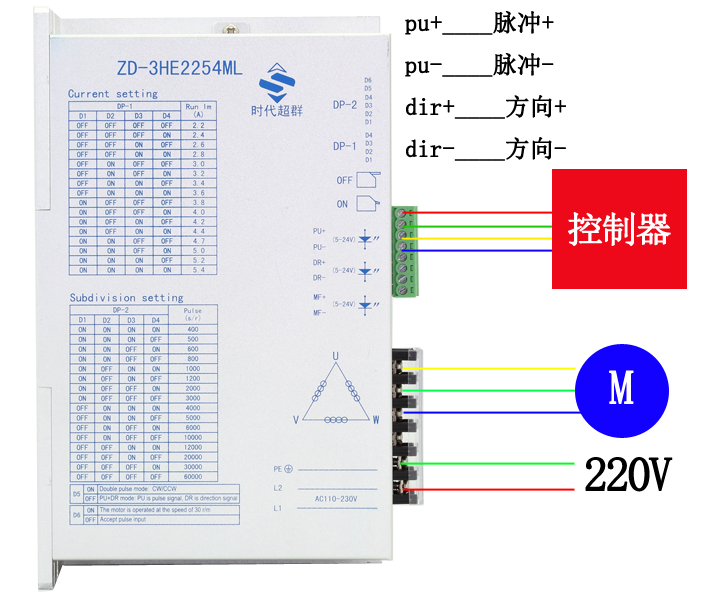

接線圖：

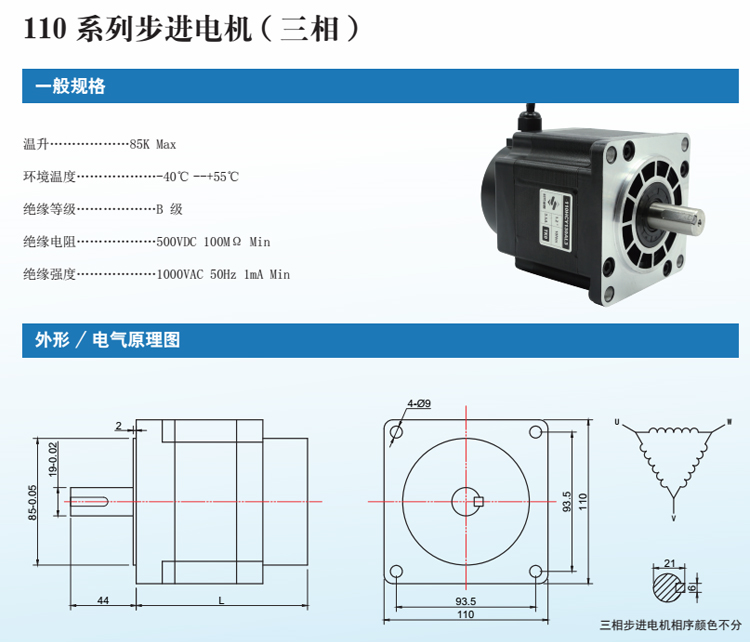

130步進電機及配套驅動器套裝 | 電機電流(A) | 電機扭矩(N.m) | 機身長度(L) | 130HCY180AL3S-TK0配ZD-3HE2270M | 6.8A | 24N.m | 180mm | 130HCY220AL3S-TK0配ZD-3HE2270M | 6.8A | 28N.m | 220mm | 130HCY250AL3S-TK0配ZD-3HE2270M | 6.8A | 35N.m | 250mm | 130HCY285AL3S-TK0配ZD-3HE2270M | 6.8A | 50N.m | 285mm | - | - | - | - | 110步進電機及配套驅動器套裝 | 電機電流(A) | 電機扭矩(N.m) | 機身長度(L) | 110HCY130AL3S-TK0配ZD-3HE2254ML | 4.3A | 8N.m | 137mm | 110HCY160AL3S-TK0配ZD-3HE2254ML | 5.8A | 12N.m | 160mm | 110HCY185AL3S-TK0配ZD-3HE2254ML | 6A | 16N.m | 185mm | 110HCY220AL3S-TK0配ZD-3HE2270M | 6.8A | 20N.m | 220mm | 110HCY230AL3S-TK0配ZD-3HE2270M | 6.8A | 22N.m | 230mm | 110HCY250AL3S-TK9配ZD-3HE2270M | 6.8A | 24N.m | 250mm |
作者：張猛
聯系電話：15210337990
