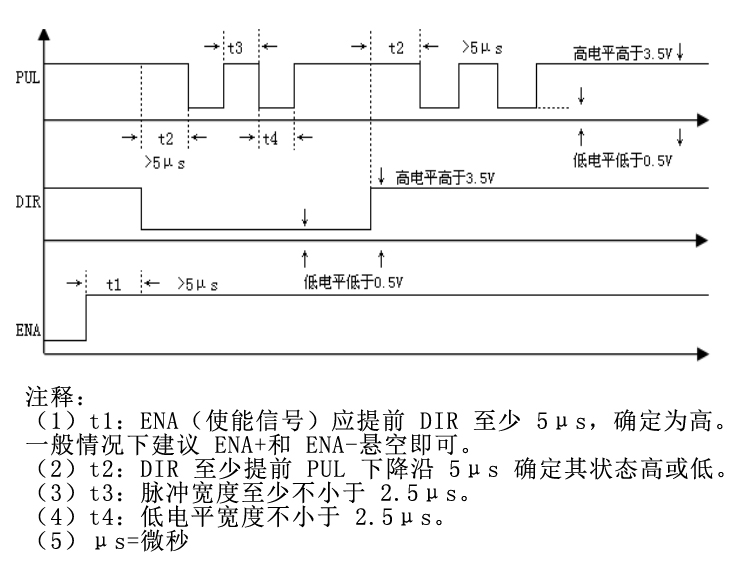

什么樣的脈沖波形才能控制步進電機（ZHM）作者：張猛 聯系電話：15210337990 如下圖所示： PUL=脈沖 DIR=方向 ENA=使能 接線方法  控制器的脈沖方波是怎么樣來控制電機的？ 這是控制器發送給驅動器的脈沖波形  紅色箭頭所標識的是脈沖的一個周期。一個周期就是一個脈沖，脈沖在一秒內有10個周期那就是 10hz/s
控制器控制電機轉速 電機轉一圈的脈沖×電機每秒的轉速=頻率
以時代超群DY-IS控制器舉例： 需要電機每秒以5轉的速度運行。 電機轉一圈需要200脈沖×5=1000hz/s 控制器的speed速度參數就寫1000hz/s 作者：張猛 聯系電話：15210337990 相關閱讀; DY-IS控制器控制步進電機實現精準定位 DY-IS控制器控制步進電機實現精準定位 DY-IS單軸步進控制器有什么特點和功能 DY-IS單軸步進電機控制器簡易編程示教
|
